سنسور فشار مذاب ZHYQ سری PT124B-112/112T/123/123T

سنسور فشار مذاب ZHYQ سری PT124B-112/112T/123/123T

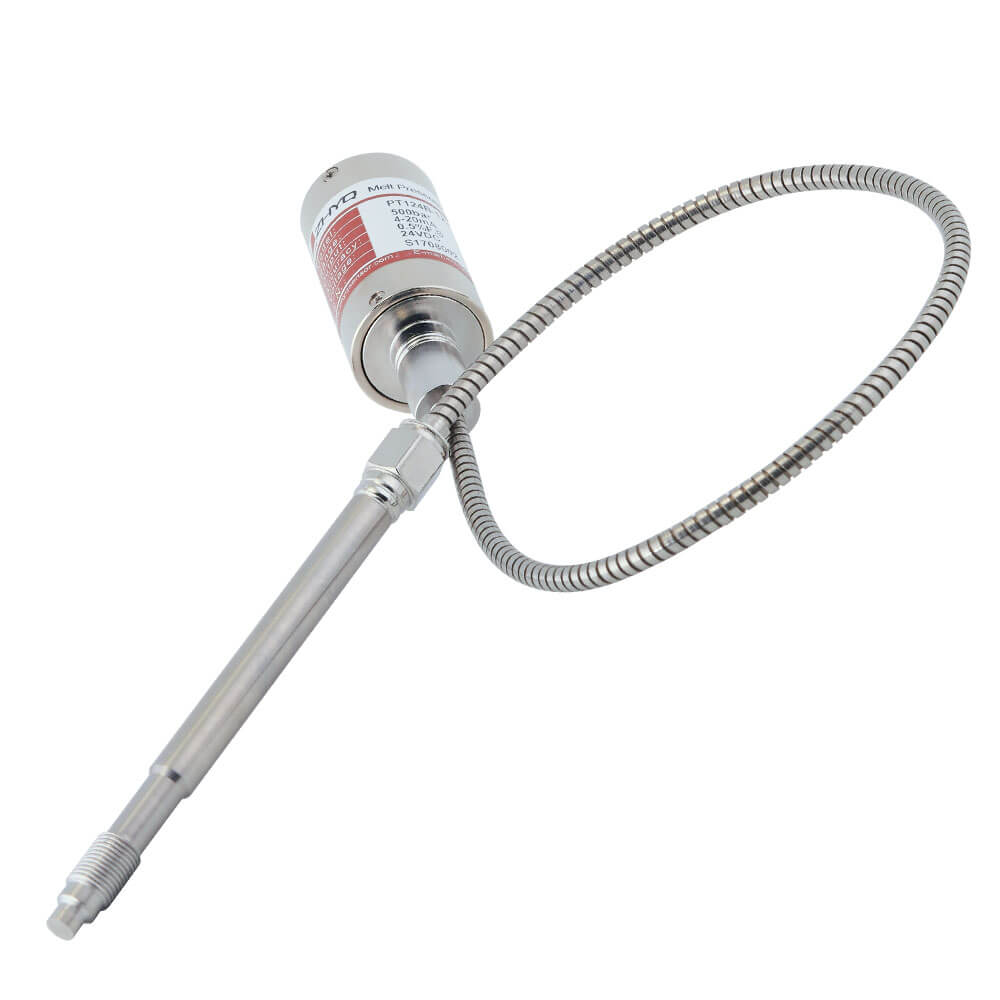

سنسور فشار مذاب ZHYQ سری PT124B-112/112T/123/123T با دقت بالا، با غلاف سفت طراحی شده است و مدل های PT124B-112T/123T دارای ترموکوپل هستند که به اندازه گیری فشار و دما در یک نقطه کمک می کند.

این سری دارای برد مدار تقویت کننده داخلی و کالیبراسیون داخلی ۸۰ درصد با قابلیت تنظیم صفر و اسپن می باشد و سیگنال خروجی را می توان مستقیما به PLC منتقل کرد. این سری می تواند با کنترلر سری N از ZHYQ نصب شود، همچنین می تواند با دیگر ابزارهای فشار یا کنترلر برندهای دیگر مطابقت داشته باشد. این سری دارای مزیت پایداری و تکرارپذیری و عملکرد ضد نویز خوب است.

قابلیت‌ها:

• محدوده فشار وسیع
• دقت بالاتر از 0.5% FS
• نصب آسان
• کالیبراسیون داخلی ۸۰٪
• قابلیت جایگزینی برندهای دیگر
• ثبات و تکرارپذیری عالی



در ارتباط با این محصول بخوانید:

• هر آنچه که باید درباره سنسور فشار مذاب بدانید!

بررسی تخصصی سنسور فشار مذاب ZHYQ سری PT124B-112/112T/123/123T

ترانسمیتر فشار مذاب، نوعی سنسور فشار مذاب است که سیگنال خروجی آنالوگ جریانی یا ولتاژی ارائه می‌کند.

وقتی در دیتاشیت نوشته شده که نوع سنسور ترانسمیتر فشار مذاب است، یعنی این دستگاه فقط فشار را حس نمی‌کند، بلکه مقدار اندازه‌گیری‌شده را به یک سیگنال الکتریکی استاندارد تبدیل و ارسال می‌کند.

به زبان ساده، ترانسمیتر فشار مذاب یک سنسور تخصصی برای اندازه‌گیری فشار مواد مذاب در دماهای بالا، مانند پلاستیک‌ها یا پلیمرها در فرآیندهای اکستروژن و قالب‌گیری تزریقی است. تفاوتش با یک ترانسدیوسر فشار مذاب در این است که ترانسدیوسر فقط فشار را به یک سیگنال الکتریکی اولیه ولتاژی تبدیل می‌کند، اما ترانسمیتر این سیگنال را تقویت و تنظیم می‌کند تا پایدارتر باشد و راحت‌تر در سیستم‌های کنترلی استفاده شود.

مزایای استفاده از ترانسمیتر فشار مذاب

• نصب آسان‌تر: خروجی استاندارد دارد و نیاز به تقویت‌کننده ندارد.
• دقت بالاتر و پایداری بیشتر: نویز الکتریکی کمتری دریافت می‌کند و سیگنال خروجی آن پایدارتر است.
• سازگاری بیشتر با سیستم‌های کنترلی: می‌تواند مستقیماً به PLCها، نمایشگرها و درایوهای صنعتی متصل شود.
• امکان ارسال سیگنال در فواصل طولانی‌تر: برخلاف سیگنال‌های ضعیف میلی‌ولت بر ولت که در مسافت‌های طولانی افت می‌کنند، خروجی ۲۰-۴ میلی آمپر، ۱۰-۰ ولت بدون مشکل به فواصل زیاد ارسال می‌شود.

اگر می‌خواهید بدون نیاز به تقویت‌کننده‌های اضافی، مستقیماً یک مقدار دقیق و پایدار را در سیستم کنترلی خود داشته باشید، ترانسمیتر انتخاب خوبی است. همچنین، در محیط‌های صنعتی که احتمال نویز الکتریکی بالاست، ترانسمیترها عملکرد مطمئن‌تری دارند.

مدل‌های مختلف ترانسمیتر فشار مذاب نشان‌دهنده طراحی‌های مختلف این سری سنسور هستند که بسته به نیازهای نصب و اندازه‌گیری مورد استفاده قرار می‌گیرند.

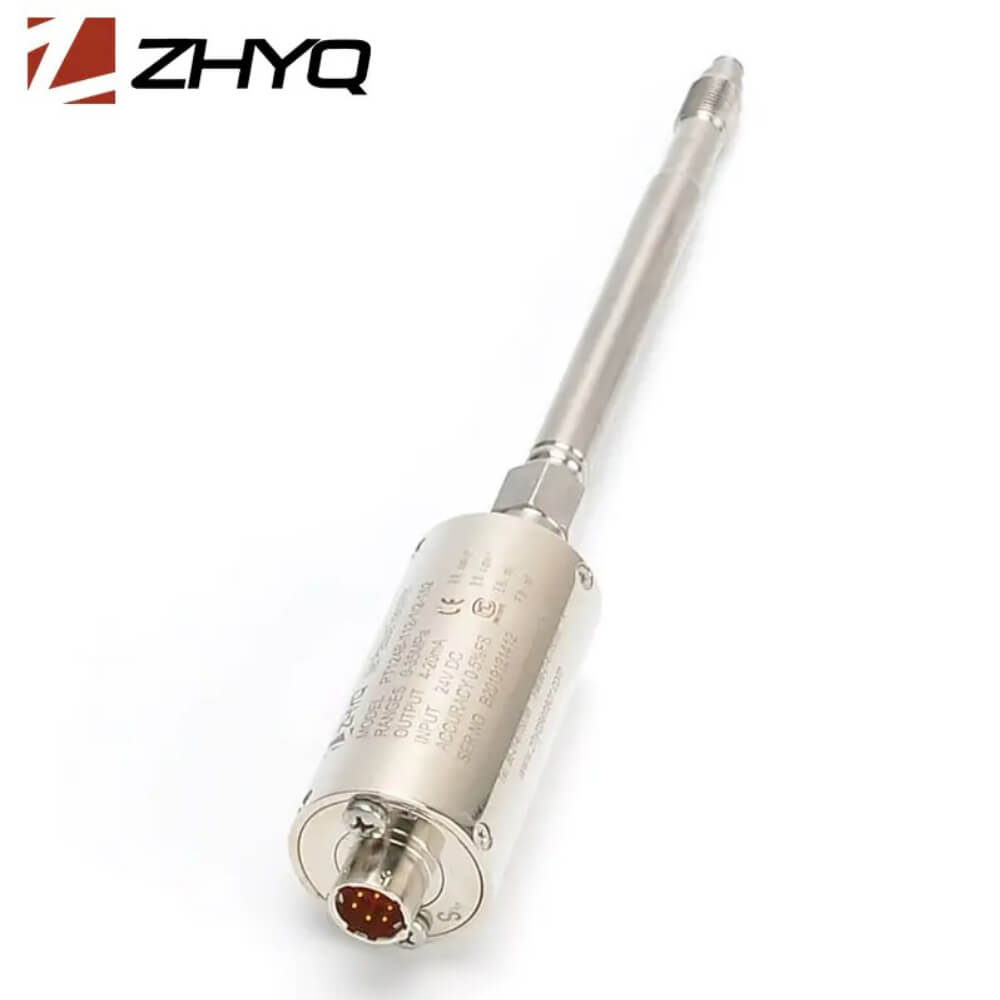

1. غلاف سخت

   این مدل پایه است که دارای یک غلاف فلزی صاف و محکم است و مستقیماً در محل مورد نظر برای اندازه‌گیری فشار نصب می‌شود. این مدل برای شرایطی که نیازی به انعطاف‌پذیری یا تغییر زاویه پس از نصب نیست، ایده‌آل است.

2. غلاف سخت + سنسور دما

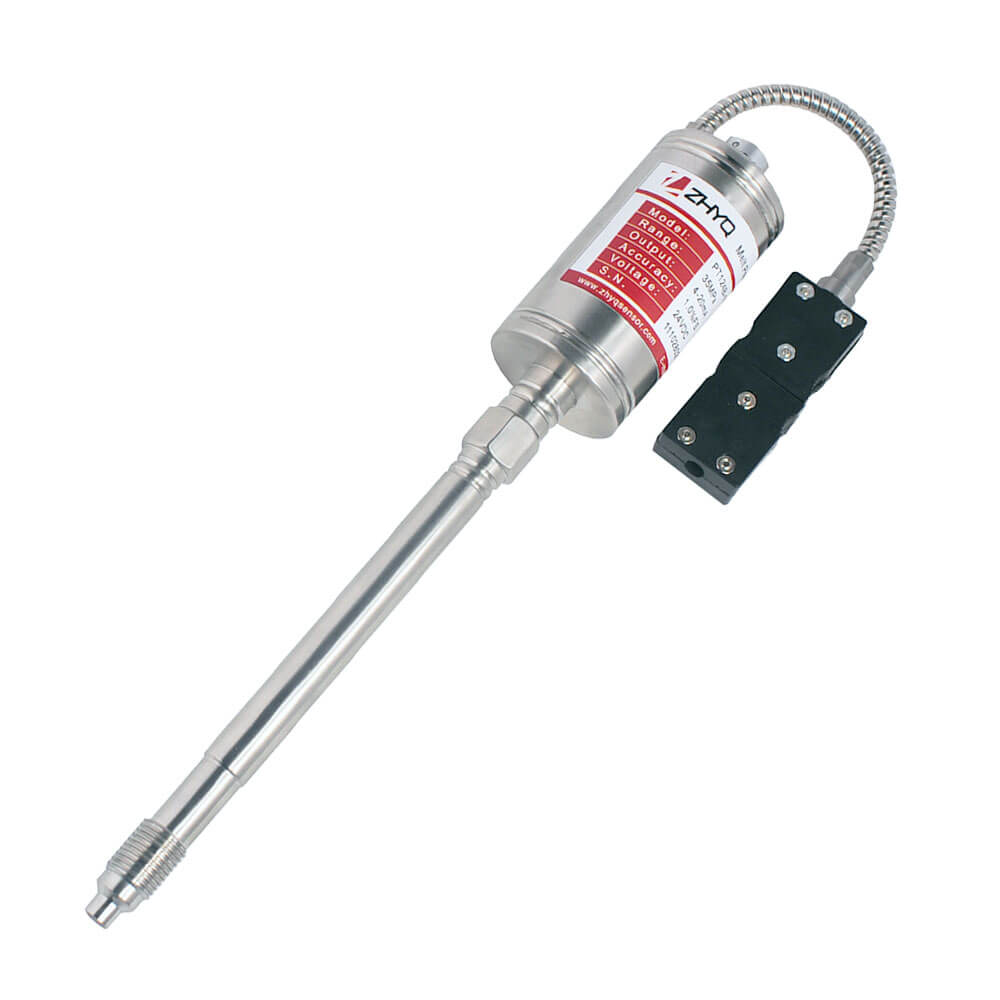

   همان مدل غلاف سخت است، اما علاوه بر اندازه‌گیری فشار، دارای سنسور دمای داخلی است. این ویژگی برای فرآیندهایی مثل اکستروژن که دما تاثیر زیادی بر ویسکوزیته مواد دارد، بسیار مفید است.

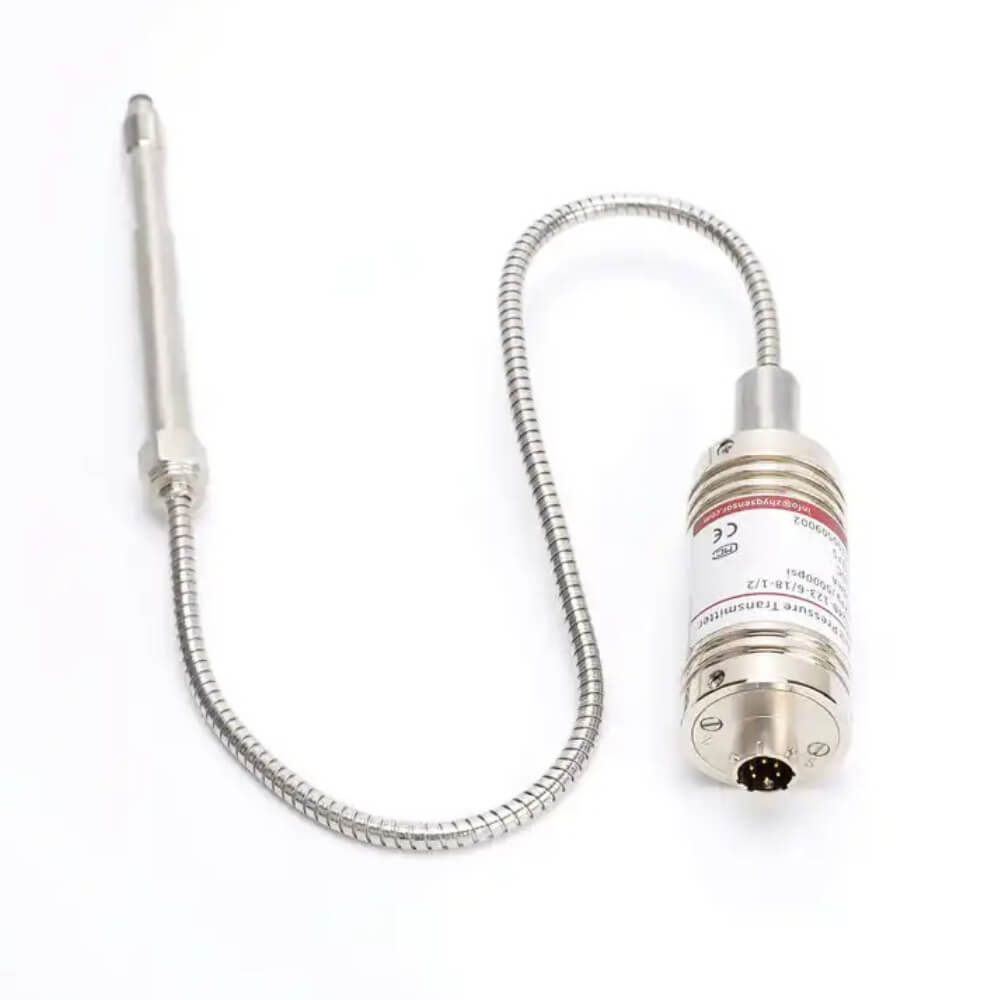

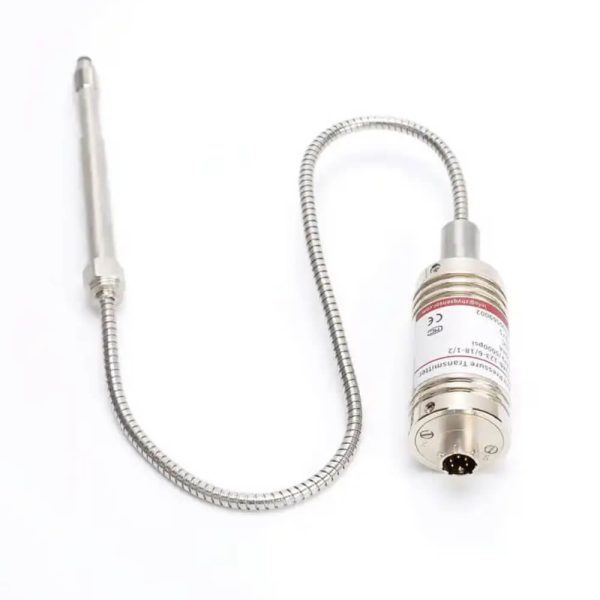

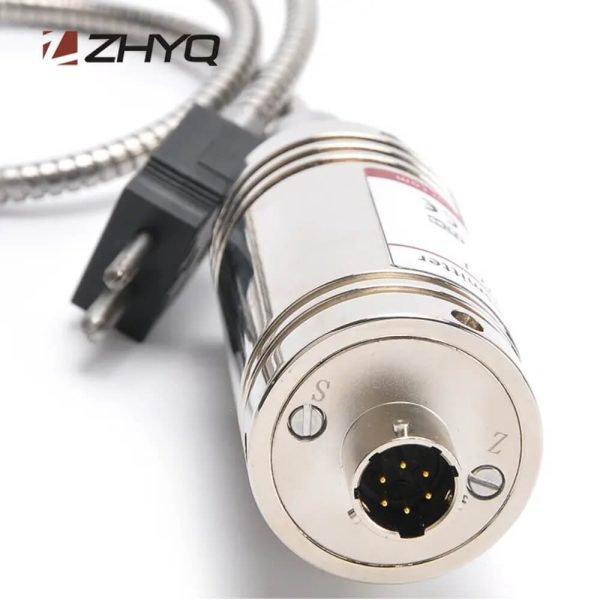

3. غلاف سخت + کپیلاری منعطف

   در این مدل، قسمت حسگر از طریق یک کپیلاری منعطف به بدنه اصلی متصل شده است. این طراحی انعطاف بیشتری برای نصب فراهم می‌کند و مهم‌تر از آن، انتقال حرارت از سیال داغ به قطعات الکترونیکی را کاهش می‌دهد. این ویژگی برای کاربردهایی که دماهای بسیار بالا دارند، ضروری است.

4. غلاف سخت + کپیلاری منعطف + سنسور دما

   این گزینه کامل‌ترین مدل است و شامل تمام مزایا می‌شود:

   × غلاف سخت برای دقت بالای اندازه‌گیری فشار.

   × کپیلاری منعطف برای کاهش انتقال حرارت و نصب راحت‌تر.

   × سنسور دما برای اندازه‌گیری هم‌زمان فشار و دما.

کدام مدل برای شما مناسب‌تر است؟

♦ اگر فقط فشار مهم است و دما مشکلی ایجاد نمی‌کند، غلاف سخت گزینه خوبی است.

♦ اگر می‌خواهید هم فشار و هم دما را اندازه‌گیری کنید، غلاف سخت + سنسور دما را انتخاب کنید.

♦ اگر دما بسیار بالاست و می‌خواهید قطعات الکترونیکی آسیب نبیند، غلاف سخت + کپیلاری منعطف مناسب می‌باشد.

♦ اگر بهترین گزینه از همه لحاظ را می‌خواهید ، از ترانسمیتر فشار مذاب مدل غلاف سخت + کپیلاری منعطف + سنسور دما استفاده کنید.

اصل اندازه‌گیری پل ویتسون، استرین گیج نشان می‌دهد که ترانسمیتر فشار مذاب چگونه تغییرات فشار را تشخیص داده و به سیگنال الکتریکی تبدیل می‌کند. بیایید آن‌را مرحله ‌به ‌مرحله بررسی کنیم:

• استرین گیج، عنصر اصلی اندازه‌گیری

  استرین گیج یک حسگر کوچک است که با کشیده شدن یا فشرده شدن، مقاومت الکتریکی‌اش تغییر می‌کند. در ترانسمیتر فشار مذاب، استرین گیج روی یک دیافراگم فلزی نازک نصب شده است.

  × وقتی سیال مذاب به دیافراگم فشار وارد می‌کند، آن‌را کمی خم یا کشیده می‌کند.

  × این تغییر شکل باعث می‌شود مقاومت الکتریکی استرین گیج تغییر کند.

  × این تغییر مقاومت بسیار کوچک است، بنابراین باید با یک مدار دقیق اندازه‌گیری شود; اینجاست که پل ویتستون وارد عمل می‌شود.

• پل ویتستون، مدار تبدیل سیگنال

  پل ویتستون یک مدار الکتریکی است که برای اندازه‌گیری تغییرات بسیار کوچک مقاومت استفاده می‌شود. این مدار شامل چهار مقاومت است که یکی یا چند تا از آن‌ها استرین گیج هستند.

  × وقتی فشار تغییر می‌کند، مقاومت استرین گیج نیز تغییر می‌کند.

  × پل ویتستون این تغییر کوچک را تشخیص داده و به یک سیگنال ولتاژی کوچک تبدیل می‌کند.

  × این سیگنال سپس تقویت و پردازش شده و به یک خروجی استاندارد (مثل ۲۰-۴ میلی آمپر یا ۱۰-۰ ولت) تبدیل می‌شود که سیستم کنترلی شما می‌تواند آن‌را بخواند.

چرا از این اصل اندازه‌گیری در ترانسمیتر فشار مذاب استفاده می‌شود؟

1. دقت بالا: طراحی پل ویتستون امکان اندازه‌گیری بسیار دقیق فشار را فراهم می‌کند.
2. پایداری و اطمینان بالا: تغییرات دمایی تاثیر کمی روی اندازه‌گیری‌ها دارد.
3. پاسخ سریع: تغییرات فشار را در لحظه تشخیص می‌دهد، که برای نظارت بلادرنگ بسیار مهم است.
4. مناسب برای شرایط سخت: می‌تواند در دما و فشار بالا بدون افت دقت کار کند.

محدوده اندازه‌گیری فشار در سری PT124B-112/112T/123/123T از از ۱۰۰-۰ تا ۱۵۰۰-۰ بار نشان می‌دهد که این ترانسمیتر فشار مذاب در چندین محدوده فشار مختلف قابل ارائه است.

× ۱۰۰ – ۰ بار: کمترین محدوده فشار این سری سنسورها.

× ۱۵۰۰ – ۰ بار: بیشترین محدوده فشار در این سری.

× دیگر محدوده‌های استاندارد بین این دو مقدار.

چطور محدوده فشار مناسب را انتخاب کنیم؟

فشار عملیاتی سیستم خود را مشخص کنید: بدانید که فشار فرآیند شما معمولاً در چه محدوده‌ای است.

حاشیه ایمنی را در نظر بگیرید: بهتر است سنسور حداقل ۲۰ تا ۳۰ درصد بالاتر از فشار کاری معمولی شما را تحمل کند.

بیش از حد بالا انتخاب نکنید: اگر سیستم شما در ۱۵۰ بار کار می‌کند، سنسور ۱۵۰۰ بار دقت کافی در این محدوده را نخواهد داشت.

مثلاً:

× اگر فشار فرآیند شما ۳۰۰ بار است، محدوده ۵۰۰-۰ بار گزینه مناسبی است.

× اگر سیستم شما با ۱۲۰۰ بار کار می‌کند، محدوده ۱۵۰۰-۰ بار بهترین انتخاب است.

مشخصات الکتریکی سنسور فشار مذاب ZHYQ سری PT124B-112/112T/123/123T

ترانسمیتر فشار مذاب از سیگنال‌های خروجی الکتریکی برای ارسال مقدار اندازه‌گیری‌شده فشار به PLC، نمایشگر، یا سیستم کنترل صنعتی استفاده می‌کند. در این سری از سنسور فشار مذاب ۳ نوع خروجی متفاوت وجود دارد:

1. سیگنال جریانی ۴ تا ۲۰ میلی آمپر:

   × رایج‌ترین نوع سیگنال در صنایع

   × کمترین تاثیرپذیری از نویز الکتریکی و افت سیگنال در کابل‌های بلند

   × ایده‌آل برای محیط‌های صنعتی سخت با تداخل الکترومغناطیسی

   × از ۴ میلی‌آمپر (۰ فشار) تا ۲۰ میلی‌آمپر (حداکثر فشار) تغییر می‌کند.

   × بهترین انتخاب برای: انتقال سیگنال در فواصل طولانی (بیش از ۱۰ متر)، محیط‌های صنعتی پرنویز

2. سیگنال ولتاژی ۰ تا ۱۰ ولت

   × پرکاربرد در سیستم‌های اتوماسیون و پنل‌های کنترلی

   × سازگاری بالا با PLCهای استاندارد و ماژول‌های آنالوگ

   × نسبت به افت سیگنال در کابل‌های بلند حساس‌تر است

   × خروجی از ۰ ولت (۰ فشار) تا ۱۰ ولت (حداکثر فشار) تغییر می‌کند

   × بهترین انتخاب برای: فواصل کوتاه‌تر از ۵ متر، آزمایشگاه‌ها، سیستم‌های کنترلی نزدیک به سنسور

3. سیگنال ولتاژی ۰ تا ۵ ولت

   × مشابه ۱۰ – ۰ ولت ولی با محدوده ولتاژی کمتر

   × کاربردی برای سیستم‌های مبتنی بر میکروکنترلر (مثل آردوینو، لاگرهای داده)

   × نسبت به نویز الکتریکی حساس‌تر از ۱۰ – ۰ ولت است

   × خروجی از ۰ ولت (۰ فشار) تا ۵ ولت (حداکثر فشار) تغییر می‌کند

   × بهترین انتخاب برای: سیستم‌های کوچک، دستگاه‌های کم‌مصرف، تجهیزات قابل‌حمل

کدام خروجی مناسب‌تر است؟

♦ اگر در یک محیط صنعتی با کابل‌کشی طولانی کار می‌کنید، ۲۰-۴ میلی آمپر بهترین گزینه است.

♦ اگر سیستم شما نزدیک سنسور است و با PLCهای استاندارد کار می‌کند، ۱۰-۰ ولت مناسب می‌باشد.

♦ اگر از میکروکنترلر یا تجهیزات کم‌مصرف استفاده می‌کنید ۵-۰ ولت گزینه‌ای کاربردی است.

دقت یکی از مهم‌ترین مشخصات در انتخاب یک ترانسمیتر فشار مذاب است، زیرا مستقیماً بر صحت اندازه‌گیری‌های شما تاثیر می‌گذارد. دقت در سنسور فشار مذاب ZHYQ سری PT124B-112/112T/123/123T دارای دو میزان 0.5± %FS و 0.25± %FS می‌باشد.

• عبارت FS یا محدوده کامل اندازه‌گیری، حداکثر مقدار فشاری است که سنسور می‌تواند اندازه بگیرد.
• ±0.5 %FS یعنی مقدار اندازه‌گیری‌شده می‌تواند تا ۰.۵ درصد از مقدار نهایی سنسور خطا داشته باشد.
• ±0.25 %FS یعنی میزان خطا فقط ۰.۲۵ درصد از مقدار نهایی سنسور است (دقت بالاتر).

چگونه دقت مناسب را انتخاب کنیم؟

دقت ±0.5 %FS برای اکثر کاربردهای صنعتی استاندارد که در آن مقدار خطای کم، مشکلی ایجاد نمی‌کند، مناسب است.

دقت ±0.25 %FS برای کاربردهای حساس‌تر که به دقت بالاتری نیاز دارند، مثل اکستروژن دقیق، تجهیزات پزشکی، یا تست‌های آزمایشگاهی ایده‌آل است.

کدام گزینه برای شما مناسب‌تر است؟

♦ اگر در یک محیط صنعتی معمولی کار می‌کنید، دقت 0.5±% FS کافی است.

♦ اگر فرآیند شما حساس به دقت بالاست، بهتر است دقت 0.25±% FS را انتخاب کنید.

ترانسمیتر فشار مذاب چگونه می‌تواند دما را اندازه‌گیری کند؟

این‌که ترانسمیتر فشار مذاب سری PT124B-112/112T/123/123T به سنسور دما نیز مجهز می‌شود، به این معنی است که شما می‌توانید فشار و دما را به‌طور هم‌زمان اندازه‌گیری کنید. این ویژگی در فرآیندهای اکستروژن، پلاستیک و پلیمر بسیار مهم است، زیرا کنترل دقیق دما و فشار تاثیر مستقیمی بر کیفیت محصول دارد.

انواع سنسورهای دما که سری PT124B-112/112T/123/123T می‌تواند به آن تجهیز گردد، عبارتند از:

1. ترموکوپل نوع J

   محدوده دما: ۰ تا ۷۵۰ درجه سانتیگراد

   ساخته‌شده از آهن (Fe) و کنستانتان (آلیاژ مس-نیکل)

   در دماهای کمتر از ترموکوپل نوع K دقیق‌تر است

   مزایا:

   هزینه‌ی پایین

   مناسب برای دماهای متوسط

   دقت خوب در دماهای پایین‌تر

   مناسب برای: کاربردهای صنعتی عمومی، مخصوصاً جاهایی که آهن به کار می‌رود

2. ترموکوپل نوع K

   محدوده دما: ۲۰۰- تا ۱۲۵۰ درجه سانتیگراد

   ساخته‌شده از کرومل (Ni-Cr) و آلومل (Ni-Al)

   بسیار مقاوم در برابر اکسیداسیون

   مزایا:

   دمای کاری بسیار بالا

   مقاوم در برابر اکسیداسیون

   قابلیت اندازه‌گیری دما در محیط‌های حرارتی شدید

   مناسب برای: محیط‌های با دمای بالا مانند اکستروژن پلاستیک، تزریق قالب، و صنایع شیمیایی

3. ترموکوپل نوع E

   محدوده دما: ۲۰۰- تا ۹۰۰ درجه سانتیگراد

   ساخته‌شده از کرومل (Ni-Cr) و کنستانتان (Cu-Ni)

   حساسیت بالاتری نسبت به ترموکوپل‌های نوع J و K دارد

   مزایا:

   حساسیت بالا و دقت زیاد

   مناسب برای اندازه‌گیری دماهای دقیق

   مناسب برای: کاربردهایی که نیاز به حساسیت و دقت بالا دارند، مانند محیط‌های آزمایشگاهی

4. RTD مدل PT100

   محدوده دما: ۲۰۰- تا ۸۵۰ درجه سانتیگراد

   بر اساس تغییر مقاومت الکتریکی پلاتین (Pt) با دما کار می‌کند

   پایدارتر و دقیق‌تر از ترموکوپل‌ها با دقت ۰.۱± درجه سانتیگراد تا ۰.۵± درجه سانتیگراد

   واکنش آهسته‌تر نسبت به ترموکوپل‌ها

   مزایا:

   دقت و پایداری بسیار بالا

   دقت بالاتر از ترموکوپل‌ها

   مقاوم در برابر تغییرات دما در طول زمان

   مناسب برای: اندازه‌گیری دمای دقیق در صنایع غذایی، داروسازی و آزمایشگاهی

چگونه باید سنسور مناسب را انتخاب کنید؟

♦ اگر به دنبال مقاومت بالا در دماهای شدید هستید، ترموکوپل نوع K بهترین گزینه است، مخصوصاً برای فرآیندهایی مانند اکستروژن پلاستیک که به دماهای بسیار بالا نیاز دارند.

♦ اگر به دقت بالا و ثبات طولانی‌مدت نیاز دارید، RTD مدل PT100 بهترین انتخاب است، مخصوصاً در صنایعی مانند داروسازی و آزمایشگاه‌ها.

♦ برای حساسیت بیشتر در دماهای متوسط، ترموکوپل نوع E مناسب است، و اگر نیاز به دقت در دمای متوسط دارید، ترموکوپل نوع J می‌تواند گزینه‌ خوبی باشد.

یکی از پارامترهای ذکر شده برای سری PT124B-112/112T/123/123T ولتاژ تغذیه ۲۴ ولت دی سی می‌باشد که یعنی سنسور فشار مذاب برای کارکردن به منبع تغذیه DC با ولتاژ ثابت ۲۴ ولت نیاز دارد.

این ولتاژ در بسیاری از سیستم‌های صنعتی، از جمله پانل‌های کنترل و تجهیزات اتوماسیون استفاده می‌شود و برای سنسورها و دستگاه‌ها معمول است. استفاده از ولتاژ تغذیه ۲۴ ولت دی سی به دلیل تعادل خوب میان ایمنی (چون ولتاژ نسبتاً پایینی نسبت به ولتاژهای بالاتر AC دارد) و کارایی برای تامین انرژی سنسورها و ترانسمیترها است.

چرا ولتاژ تغذیه مهم است؟

• سازگاری با سیستم‌های کنترل: بسیاری از سیستم‌های کنترل و PLCها از ولتاژ تغذیه ۲۴ ولت دی سی به‌عنوان استاندارد استفاده می‌کنند، که باعث می‌شود اتصال سنسور به سیستم شما راحت‌تر باشد.
• تامین انرژی سنسور: سنسور به منبع تغذیه ۲۴ ولت دی سی نیاز دارد که بتواند انرژی پایدار را تامین کند. اگر ولتاژ تغذیه خیلی بالا یا پایین باشد، سنسور ممکن است به درستی کار نکند یا آسیب ببیند.
• ایمنی: کار با ولتاژ تغذیه ۲۴ ولت دی سی، به‌ویژه در محیط‌های صنعتی بسیار ایمن‌تر از ولتاژهای بالاتر است.

  نکاتی که باید در نظر داشته باشید:

• منبع تغذیه: مطمئن شوید که یک منبع تغذیه ۲۴ ولت دی سی با توان کافی برای تامین انرژی سنسور دارید.
• سیم‌کشی: سیم‌کشی باید به‌درستی انجام شود تا ولتاژ پایدار باشد و از آسیب به سنسور جلوگیری شود.

در اصل، ولتاژ تغذیه ۲۴ ولت دی سی تنها ولتاژی است که سنسور برای کارکرد نیاز دارد و در محیط‌های صنعتی رایج است، بنابراین معمولاً راحت می‌توانید آن‌را به سیستم خود متصل کنید. اگر نیاز به اطلاعات بیشتری در مورد انتخاب منبع تغذیه مناسب یا اتصال آن دارید، خوشحال می‌شویم از مشاوره با کارشناسان فنی ما بهره ببرید.

منظور از محدوده دمای دیافراگم این است که دیافراگم سنسور فشار مذاب سری PT124B-112/112T/123/123T می‌تواند در دمای بین ۰ تا ۵۵۰ درجه سانتی‌گراد به‌طور ایمن کار کند بدون این‌که آسیب ببیند. دیافراگم بخش حیاتی در سنسور فشار است که فشار سیال را اندازه‌گیری می‌کند.

چرا محدوده دمای دیافراگم حائز اهمیت است؟

• مقاومت سنسور در برابر دما: دیافراگم ممکن است در معرض دمای مواد مذاب قرار گیرد (مانند پلاستیک یا فلزات مذاب) و اگر دما از محدوده تعیین‌شده تجاوز کند، ممکن است باعث آسیب یا خرابی سنسور شود.
• دقت و ایمنی: اطمینان از این‌که دمای محیط یا ماده مذاب از این محدوده فراتر نمی‌رود، به حفظ دقت سنسور و ایمنی آن کمک می‌کند.

بنابراین سنسور فشار مذاب می‌تواند در دماهای بین ۰ تا ۵۵۰ درجه سانتی‌گراد به‌طور ایمن و دقیق کار کند. دقت و طول عمر سنسور به این بستگی دارد که دما از این محدوده فراتر نرود.

مشخصات مکانیکی سنسور فشار مذاب ZHYQ سری PT124B-112/112T/123/123T

منظور از اتصال مکانیکی، روش فیزیکی اتصال سنسور به تجهیزات یا فرآیندی است که فشار آن اندازه‌گیری می‌شود. این اتصال تضمین می‌کند که سنسور به‌طور محکم و دقیق در جای خود قرار گرفته و در حین اندازه‌گیری فشار ثابت بماند.

انواع اتصال مکانیکی برای این سری ترانسمیتر فشار مذاب عبارت است:

1. 1/2UNF

   × عدد ″1/2 به قطر پیچ اشاره دارد که برابر با ۱.۲ اینچ است (تقریباً ۱۲.۷ میلی‌متر).

   × 20UNF به معنای ۲۰ رزوه در هر اینچ با استاندارد رزوه یونیفاید فاین (UNF) است که به معنای دندانه‌های ریز و نزدیک به هم است. این نوع رزوه برای مواردی که نیاز به اتصال محکم‌تر و ایمن‌تری است، مناسب است.

2. M14 × 1.5

   × عبارت M14 به رزوه‌ای با قطر ۱۴ میلی‌متر اشاره دارد.

   × عدد 1.5 فاصله دندانه‌ها (یا گام رزوه) را نشان می‌دهد که ۱.۵ میلی‌متر است.

   × این نوع رزوه معمولاً در صنایع عمومی و برای کاربردهای با فشار متوسط استفاده می‌شود.

3. M18 × 1.5

   × عبارت M18 به رزوه‌ای با قطر ۱۸ میلی‌متر اشاره دارد.

   × عدد 1.5 نیز همان گام رزوه است.

   × رزوه با این اندازه بیشتر در اتصالات بزرگ‌تر و کاربردهای صنعتی با فشار بالاتر استفاده می‌شود.

4. M22 × 1.5

   × عبارت M22 به قطر رزوه‌ای با اندازه ۲۲ میلی‌متر اشاره دارد.

   × عدد 1.5 نیز همان گام رزوه است.

   × این نوع رزوه بیشتر در سیستم‌های فشار بالا و صنایع سنگین به‌کار می‌رود.

انتخاب بهترین اتصال مکانیکی بستگی به کاربرد شما دارد:

♦ برای سیستم‌های فشار متوسط و اتصالات معمولی، M14 x 1.5 یا1/2UNF مناسب است.

♦ برای سیستم‌های فشار بالا و اتصالات مقاوم‌تر، انتخابM18 x 1.5 یاM22 x 1.5 مناسب‌تر است.

مواد سازنده اتصالات مکانیکی برای مقاومت در برابر فشار و دماهای بالا، مقاومت در برابر خوردگی و دوام سنسور بسیار مهم هستند. در سنسور فشار مذاب سری PT124B-112/112T/123/123T جنس اتصال مکانیکی می‌تواند از ۴ ماده‌ متفاوت زیر باشد:

1. 15-5 PH Stainless Steel:

   این نوع فولاد ضد زنگ از آلیاژهای رسوب‌سخت است که برای مقاومت بالا در برابر خوردگی و مقاومت در دماهای بالا شناخته می‌شود.

   معمولاً در صنایع هوافضا، پردازش شیمیایی و صنایع غذایی استفاده می‌شود.

2. 17-4 PH Stainless Steel:

   این آلیاژ هم مانند گزینه اول، رسوب‌سخت است، اما با درصد متفاوتی از کروم و نیکل.

   معمولاً در صنایع هوافضا، دریایی و شیمیایی به‌کار می‌رود.

3. Inconel:

   اینکونل یک سوپر آلیاژ مبتنی بر نیکل کروم است که به دلیل مقاومت عالی در برابر دماهای بالا و اکسیداسیون شناخته شده است.

   معمولاً حاوی نیکل، کروم و سایر عناصر مانند آهن، مولیبدن و آلومینیوم است.

   اینکونل در شرایط سخت که دما از حد معمول مواد بیشتر است، کاربرد دارد. به دلیل پایداری در دمای بالا و مقاومت در برابر خوردگی در محیط‌های خشن، در توربین‌های گاز، موتورهای جت، پردازش‌های شیمیایی و راکتورهای هسته‌ای استفاده از آن‌ها رایج می‌باشد.

4. Hastelloy C:

   از آلیاژهای مبتنی بر نیکل است که مقاومت استثنایی در برابر خوردگی در محیط‌های تهاجمی مانند اسیدهای قوی و دماهای بالا ارائه می‌دهد.

   این ماده به طور معمول در راکتورهای شیمیایی، پردازش اسید و کاربردهای با دمای بالا در صنایعی مانند پتروشیمی و داروسازی استفاده می‌شود. همچنین در محیط‌هایی که مواد خورنده مانند اسید سولفوریک وجود دارد، برتری دارد.

این مواد چه مزایایی برای سنسور فشار مذاب دارند؟

• مقاومت در برابر خوردگی: هرکدام از این مواد برای مقاومت در برابر انواع خوردگی مناسب هستند و به‌ویژه در محیط‌های شیمیایی و دمای بالا عملکرد عالی دارند.
• مقاومت و استحکام: این مواد برای مقاومت در برابر فشار و کشش و دقت در اندازه‌گیری فشار در فرآیندهای صنعتی سنگین مناسب هستند.
• ثبات دمایی: برخی از این مواد مانند Inconel و Hastelloy C می‌توانند در دمای بسیار بالا کار کنند، که برای اندازه‌گیری فشار مذاب در فرآیندهایی مانند اکستروژن پلاستیک یا ریخته‌گری فلزات بسیار مهم است.

کدام ماده برای شما مناسب‌تر است؟

♦ برای کاربردهای عمومی صنعتی که نیاز به مقاومت متوسط در برابر دما و خوردگی دارید، فولاد ضد زنگ ۱۵-۵ و ۱۷-۴ انتخاب خوبی است.

♦ اگر به دنبال محیط‌های دمایی یا شیمیایی شدید هستید، Inconel یا Hastelloy C انتخاب‌های مناسب‌تری هستند.

طول غلاف به معنی طول پروب یا غلاف سنسور است که وارد محیط فرآیند می‌شود (مانند پلاستیک مذاب یا فلز مذاب). در این سری طول غلاف برابر با ۱۵۲ میلی‌متر است، که فاصله بین پایه سنسور و نوک غلاف را نشان می‌دهد.

چطور این مورد بر نصب سنسور تاثیر می‌گذارد؟

• عمق وارد شدن سنسور:

  طول غلاف تعیین می‌کند که سنسور تا چه عمقی وارد فرآیند یا سیال می‌شود. غلاف بلندتر به سنسور این امکان را می‌دهد که دقیق‌تر وارد جریان مواد مذاب شود و فشار دقیقی از مرکز جریان مواد مذاب اندازه‌گیری کند.

• موقعیت نصب سنسور:

  طول غلاف تعیین می‌کند که سنسور را در کجا و چگونه می‌توان نصب کرد. سنسور باید به‌گونه‌ای نصب شود که غلاف به اندازه کافی وارد فرآیند شود و بتواند فشار دقیقی بگیرد، بدون این‌که به سایر اجزا یا جریان مواد آسیب بزند.

• نیاز به فضا:

  در صورتی که فضای کافی در ماشین یا سیستم برای نصب سنسور وجود نداشته باشد، باید طول غلاف را در نظر گرفت تا بتوان سنسور را بدون برخورد با سایر اجزا نصب کرد. اگر فضای کافی برای نصب غلاف ۱۵۲ میلی‌متری وجود نداشته باشد، ممکن است نیاز به انتخاب غلافی با طول کمتر باشد.

• دقت اندازه‌گیری:

  انتخاب طول صحیح غلاف به دقت سنسور در اندازه‌گیری فشار بستگی دارد. غلافی که خیلی کوتاه باشد ممکن است سنسور را از جریان مواد مذاب دور کند، در حالی که غلافی که خیلی بلند باشد ممکن است منجر به اندازه‌گیری‌های نادرست شود.

طول کپیلاری منعطف به طول لوله انعطاف‌پذیری گفته می‌شود که واحد سنجش فشار را به قطعات الکترونیکی یا ترانسمیتر متصل می‌کند. در سری PT124B-112/112T/123/123T ، طول این کپیلاری برابر با ۴۶۰ میلی‌متر است.

چطور طول کپیلاری بر نصب و راه‌اندازی سنسور تاثیر می‌گذارد؟

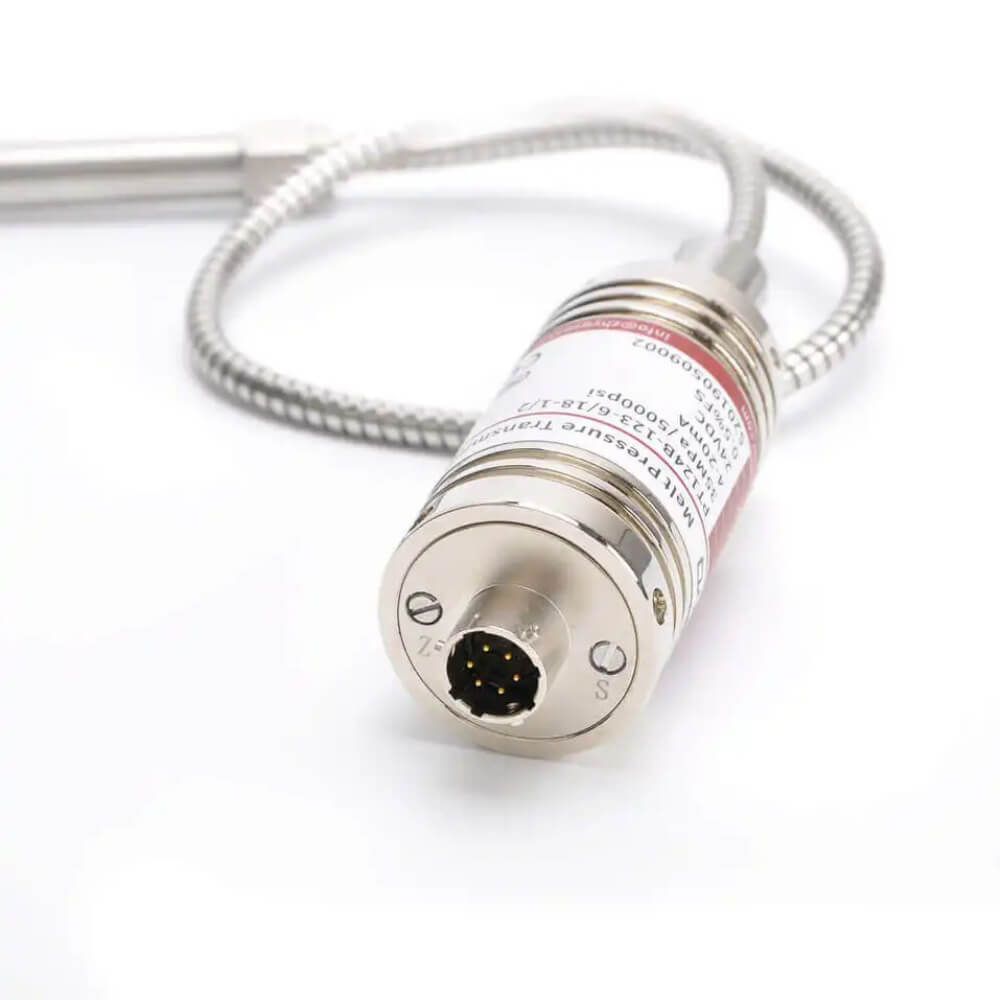

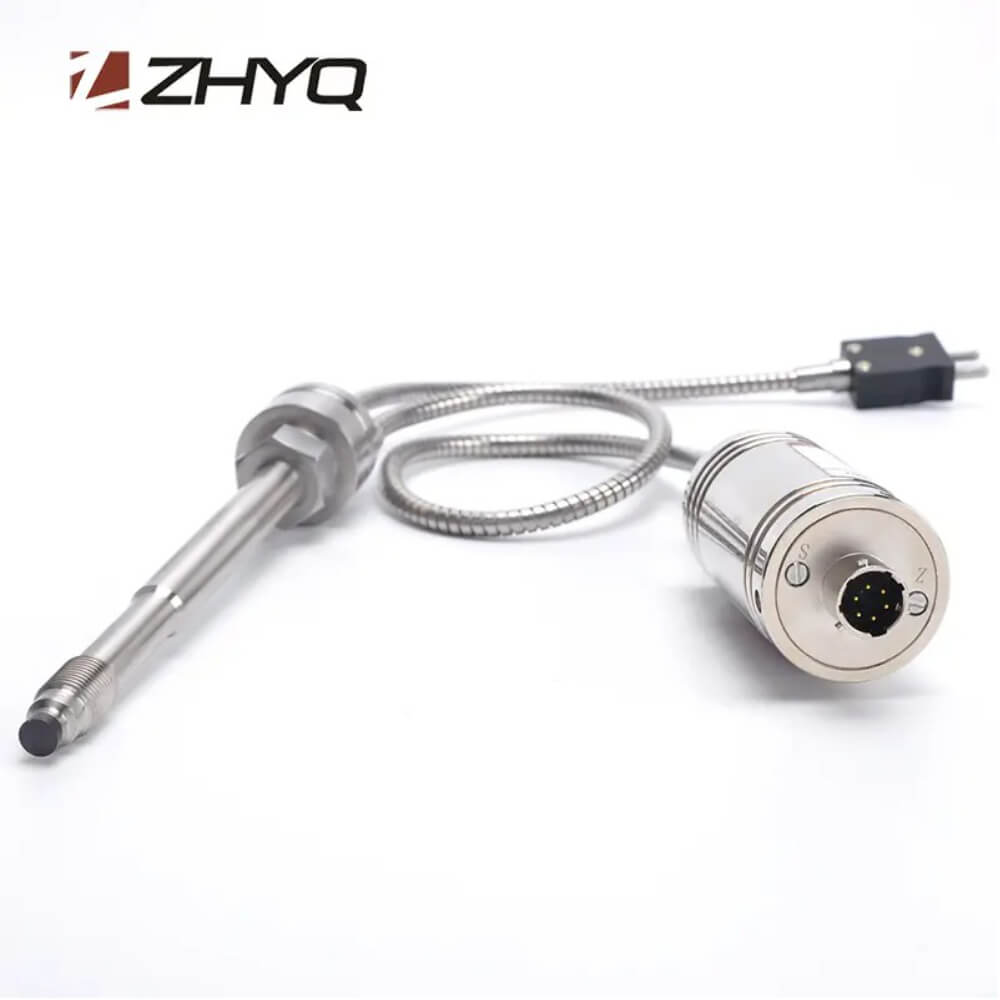

• انعطاف‌پذیری نصب:

  طول ۴۶۰ میلی‌متر کپیلاری منعطف به شما این امکان را می‌دهد که سنسور را در محلی که مستقیم با مواد مذاب در تماس است نصب کنید و ترانسمیتر را در مکانی دیگر، معمولاً دورتر اما در دسترس، نصب کنید. این انعطاف‌پذیری، نصب در محیط‌های پیچیده را ساده‌تر می‌کند.

• توجه به فضای نصب:

  طول کپیلاری منعطف مشخص می‌کند که سنسور را از ترانسمیتر چقدر می‌توانید فاصله بدهید. با داشتن کپیلاری ۴۶۰ میلی‌متری، شما می‌توانید سنسور را در محل بهینه قرار دهید و ترانسمیتر را در جایی که فضای بیشتری دارد، قرار دهید. با این حال، باید اطمینان حاصل کنید که کپیلاری به درستی مسیریابی شده و از آسیب، پیچ‌خوردگی یا فشار غیر ضروری جلوگیری شود.

• تنظیم موقعیت سنسور:

  طول کپیلاری منعطف به شما این امکان را می‌دهد که سنسور را بدون نیاز به جابه‌جایی ترانسمیتر، در مکان بهینه‌ای قرار دهید. این مورد به ویژه در فرآیندهایی که نیاز به دقت در اندازه‌گیری فشار مذاب دارند، بسیار مفید است.

• اهمیت ارتعاش و جابه‌جایی:

  کپیلاری‌های بلند ممکن است در معرض آسیب ناشی از ارتعاشات یا ضربات قرار گیرند. این نکته باید در نصب در نظر گرفته شود تا از ایمن بودن کپیلاری و محافظت از آن در برابر فشارهای مکانیکی اطمینان حاصل شود.

• تأخیر بیشتر در زمان پاسخ‌گویی:

  استفاده از کپیلاری طولانی می‌تواند زمان پاسخ‌دهی سنسور را کمی افزایش دهد، زیرا سیگنال فشار باید از طریق کپیلاری طولانی‌تر حرکت کند. اما این تأخیر معمولاً به اندازه‌ای کوچک است که تاثیر زیادی در دقت اندازه‌گیری ندارد.

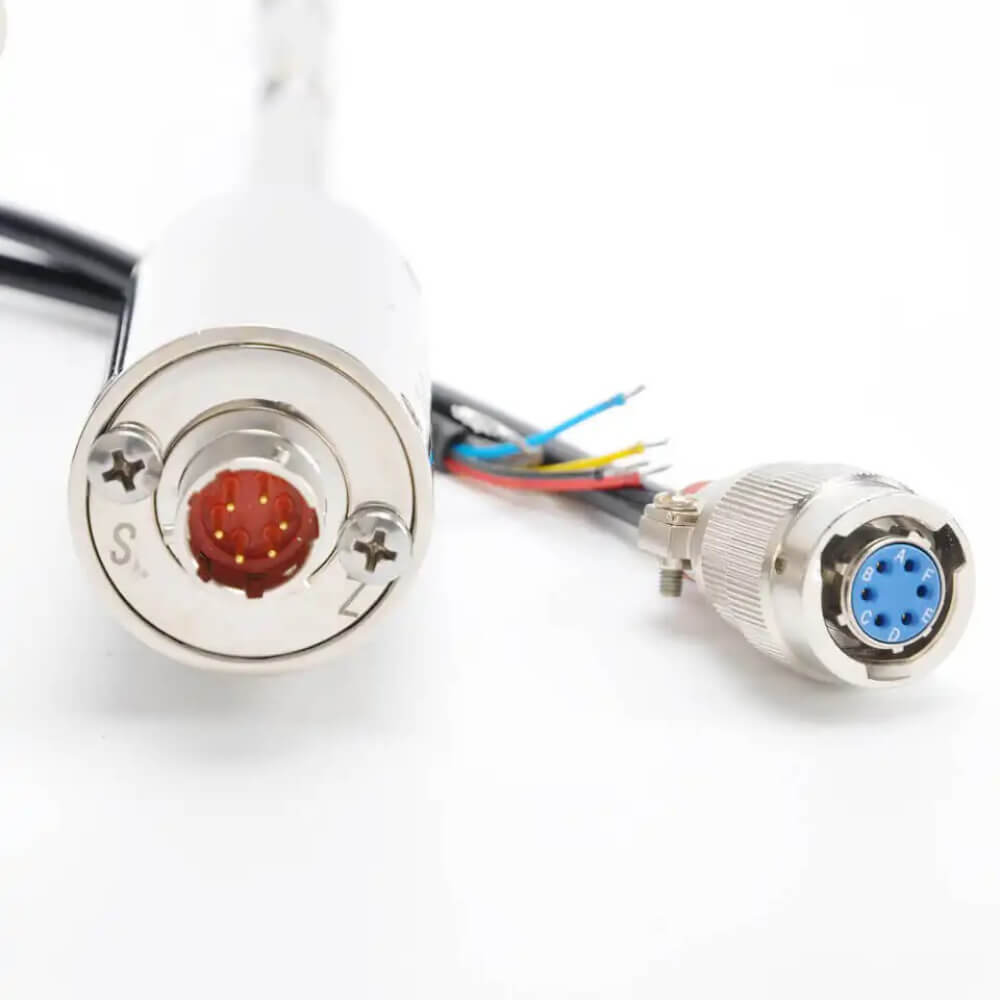

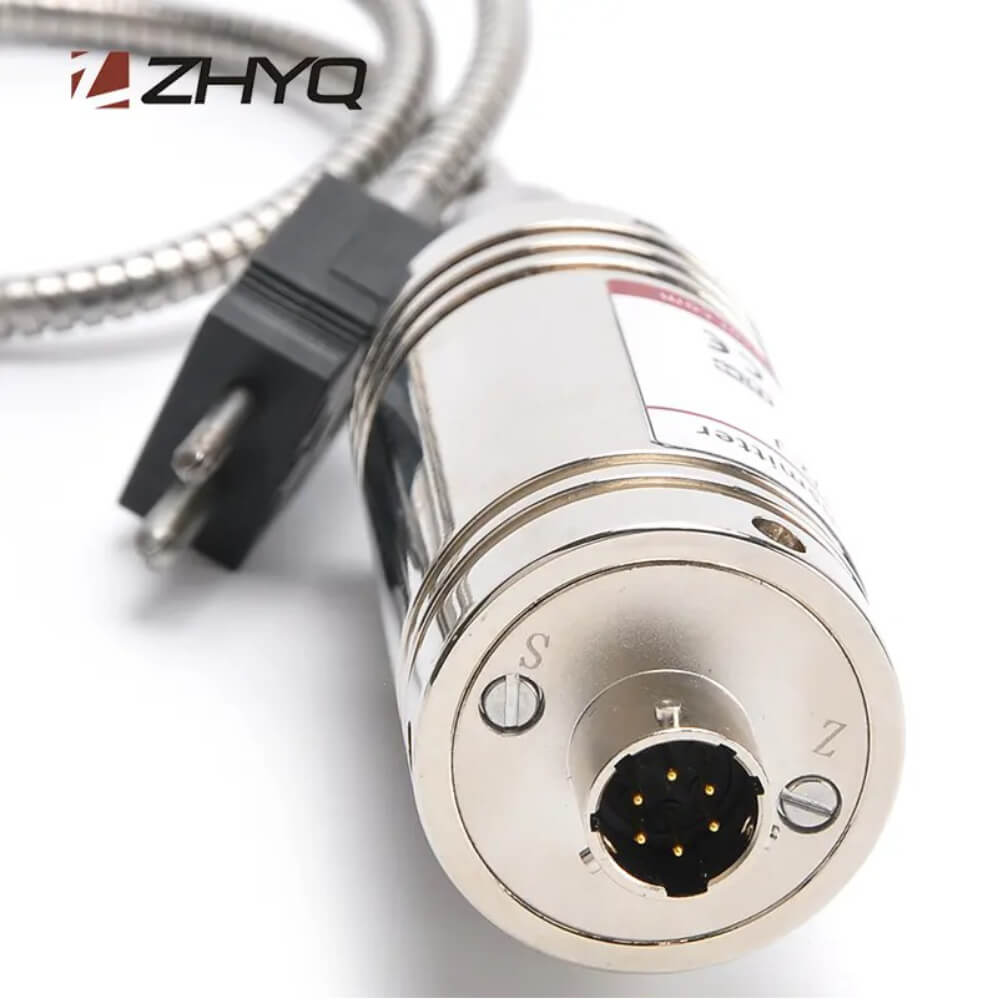

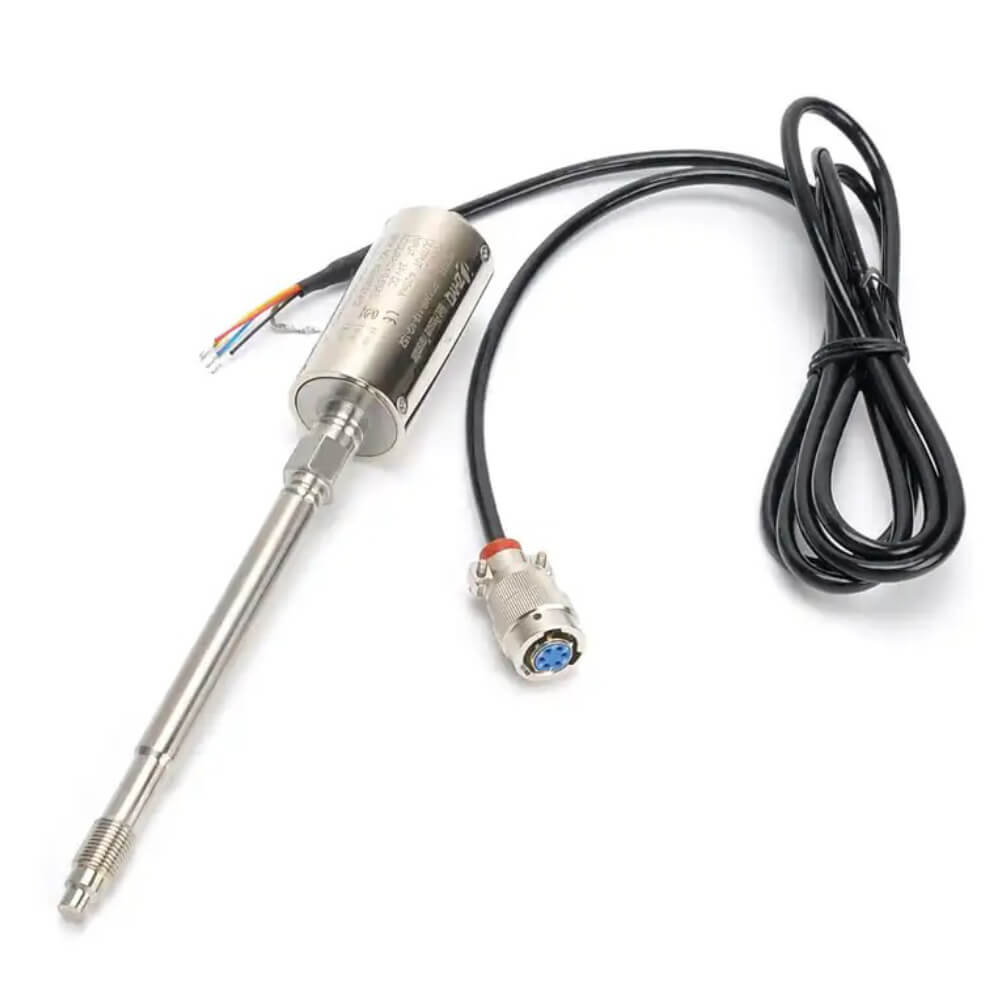

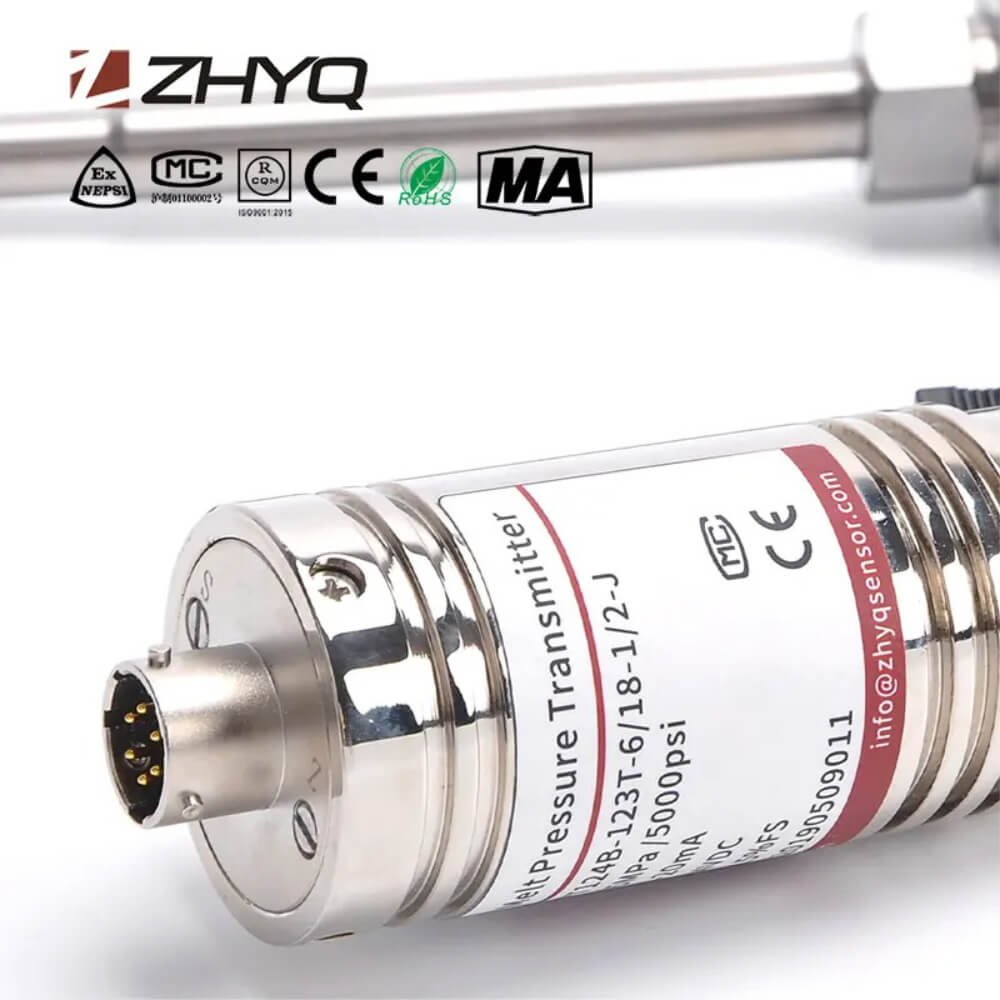

اتصال الکتریکی به نوع کانکتور اشاره دارد که برای ارتباط سنسور فشار مذاب با سیستم‌های الکتریکی (مثل منبع تغذیه و تجهیزات انتقال داده) استفاده می‌شود. در سری PT124B-112/112T/123/123T ، دو نوع اتصال الکتریکی وجود دارد:

1. اتصال ۵ پین:

   این به معنای استفاده از کانکتور با ۵ پین مجزا برای سیم‌کشی است. هر پین برای یک عملکرد خاص مانند منبع تغذیه (۲۴ ولت دی سی)، اتصال به زمین، خروجی سیگنال استفاده می‌شود. همچنین سایر پین‌ها ممکن است برای کالیبراسیون یا جبران سازی دما یا عملکردهای اضافی سنسور به کار برده شوند.

   اتصال ۵ پین معمولاً ساده‌تر است و برای کاربردهایی که نیاز به چند سیگنال یا عملکرد محدود دارند، کافی است.

2. اتصال ۶ پین:

   اتصال ۶ پین یک پین اضافی به کانکتور اضافه می‌کند که می‌تواند امکانات اضافی مانند سنسور دمای داخلی یا خروجی سیگنال اضافی را فراهم کند. همچنین ممکن است برای اضافه کردن افزونگی در برخی از اتصالات سیگنال‌ها استفاده شود که باعث بهبود قابلیت اطمینان سیستم می‌شود.

   پیکربندی ۶ پین معمولاً برای سیستم‌هایی که نیاز به عملکرد بیشتر دارند ترجیح داده می‌شود.

کدام اتصال الکتریکی بهتر است؟

♦ اتصال ۵ پین:

این اتصال برای سیستم‌هایی مناسب است که فقط نیاز به عملکردهای پایه مانند اندازه‌گیری فشار و خروجی سیگنال دارند. این پیکربندی همچنین ساده‌تر و جمع و جورتر است.

♦ اتصال ۶ پین:

اگر به ویژگی‌های اضافی مانند سنسور دمای داخلی یا گزینه‌های خروجی اضافی برای نظارت یا کنترل نیاز دارید، اتصال ۶ پین بهتر است. این پیکربندی امکانات بیشتری را فراهم می‌کند و برای نصب‌های پیچیده‌تر و سیستم‌های نیازمند عملکرد بیشتر، مناسب است.

مایع پرکننده در سنسور فشار مذاب به ماده‌ی شیمیایی گفته می‌شود که برای انتقال فشار از دیافراگم (یا عنصر حسگر) به مکانیزم سنجش داخلی سنسور (مانند استرین گیج یا پل ویتستون) استفاده می‌شود. در ترانسمیتر فشار مذاب سری PT124B-112/112T/123/123T، مایع پرکننده جیوه است.

جیوه به دلیل چگالی بالا و ویژگی‌های فیزیکی ثابت خود در دماهای مختلف انتخاب می‌شود. در سنسورهای فشار، این مایع به عنوان واسطه‌ای برای انتقال نیروی مکانیکی از دیافراگم سنسور (که تحت فشار تغییر شکل می‌دهد) به عنصر داخلی سنجش فشار استفاده می‌شو. جیوه معمولاً برای دماهای بالا و محیط‌های فشار بالا به کار می‌رود زیرا فشار بخار پایین و پایداری بالا دارد.

چرا از جیوه استفاده می‌شود؟

• چگالی بالا و ویژگی‌های ثابت: چگالی بالا موجب انتقال مؤثر سیگنال‌های فشار می‌شود، در حالی که ویژگی‌های ثابت آن موجب می‌شود که سنجش فشار در طول زمان دقیق و پایدار باشد.
• محدوده دمایی وسیع: جیوه می‌تواند تغییرات دمایی شدید را تحمل کند، که آن‌را برای کاربردهای دمای بالا مانند اندازه‌گیری فشار مذاب در صنایع فرآیند پلاستیک و ریخته‌گری فلزات مناسب می‌سازد.
• غیرقابل فشرده بودن: جیوه غیرقابل فشرده است، که امکان اندازه‌گیری دقیق و قابل اعتماد فشار حتی در فشارهای بالا را فراهم می‌کند.

جیوه معمولاً در سنسورهایی که فشار در محیط‌های دمای بالا و فشار بالا را اندازه‌گیری می‌کنند، استفاده می‌شود، جایی که مایع پرکننده نباید تبخیر شده یا ویژگی‌های خود را تحت شرایط شدید تغییر دهد.

سیالاتی که معمولاً با سنسورهای جیوه‌ای سازگارند عبارتند از:

♦ فلزات مذاب و پلاستیک‌ها

♦ گازهای خنثی (مانند گازهای بی‌اثر مثل نیتروژن یا آرگون)

♦ سیالات هیدرولیک فشار بالا (که موجب خوردگی یا آلودگی نمی‌شوند)

نکات مهم:

• جیوه یک ماده سمی است و باید هنگام استفاده از سنسورهای پرشده با جیوه، دقت خاصی در حفاظت و دفع آن به خرج داده شود.
• سیالات خورنده یا واکنشی مانند اسیدها یا بازها برای سنسورهای پرشده با جیوه مناسب نیستند، زیرا می‌توانند باعث شکستن یا آلودگی جیوه شوند.

اصطلاح تنظیم نقطه صفر و نقطه اسپن به قابلیت‌های کالیبراسیون سنسور فشار مذاب سری PT124B-112/112T/123/123T اشاره دارد که به شما این امکان را می‌دهد تا خروجی سنسور را دقیقاً با نیازهای محدوده و دقت کاربرد خود تطبیق دهید.

1. تنظیم نقطه صفر:

   تنظیم نقطه صفر به شما این امکان را می‌دهد که خروجی سنسور را به صفر تنظیم کنید زمانی که هیچ فشاری به سنسور وارد نمی‌شود. این اطمینان می‌دهد که خوانش سنسور از یک نقطه مرجع شناخته‌شده شروع می‌شود وقتی که هیچ فشاری در کار نیست. در واقع، این امکان را فراهم می‌کند که برای اصلاح انحرافات در اندازه‌گیری‌های سنسور، اطمینان حاصل کنید که حتی اگر در شرایط بدون فشار اختلافی کوچک وجود داشته باشد، خوانش دقیق است.

2. تنظیم نقطه اسپن:

   تنظیم نقطه اسپن به شما این امکان را می‌دهد که خروجی مقیاس کامل سنسور را تنظیم کنید. یعنی می‌توانید سنسور را طوری کالیبره کنید که محدوده کامل اندازه‌گیری آن (برای مثال از ۰ تا ۱۰۰۰ بار یا هر محدوده فشار دیگری) با سیگنال خروجی دلخواه دقیقاً مطابقت داشته باشد. این تضمین می‌کند که سنسور در سراسر محدوده فشار خود خوانش‌های دقیقی ارائه می‌دهد.

مزایای وجود قابلیت تنظیم نقطه صفر و نقطه اسپن

• شخصی‌سازی: تنظیم نقطه صفر و نقطه اسپن به شما شخصی‌سازی دقیق اندازه‌گیری‌های سنسور را بر اساس نیازهای سیستم شما می‌دهد.
• دقت: این امکان را فراهم می‌آورد که سنسور به طور دقیق و تحت شرایط مختلف عملکردی، خوانش دهد و عوامل خارجی (مانند تغییرات دما یا انحراف سنسور) تاثیری بر نتایج نگذارند.
• انعطاف‌پذیری: این تنظیمات انعطاف‌پذیری لازم را به شما می‌دهند تا سنسور را برای کاربردهای مختلف تنظیم کنید، حتی اگر محدوده فشار فرآیند شما در طول زمان تغییر کند.

بنابراین، ویژگی تنظیم نقطه صفر و اسپن امکان کالیبراسیون دقیق سنسور را فراهم می‌کند که باعث ثبات و دقت در اندازه‌گیری‌ها در طول تمام محدوده عملیاتی آن می‌شود.

اصطلاح کالیبراسیون با مقاومت شانت داخلی با میزان 1% ± 80% برای این سری از سنسورها، به یک روش کالیبراسیون داخلی اشاره دارد که برای ضمانت دقت و قابلیت اطمینان خوانش‌های خروجی سنسور استفاده می‌شود. در این روش، یک مقاومت شانت شناخته‌شده در داخل سنسور اعمال می‌شود تا قطعات الکترونیکی داخلی سنسور به تنظیمات درست خود برسد یا خوانش آن تحت شرایط خاصی بررسی شود.

یک مقاومت شانت داخلی، یک مقاومت دقیق و شناخته‌شده است که در داخل سنسور یکپارچه شده است. سنسور از این مقاومت به عنوان مرجع برای اندازه‌گیری سیگنال خروجی در یک مقدار استاندارد و شناخته‌شده استفاده می‌کند. در نتیجه این مقاومت معمولاً روی ۸۰٪ از خروجی مقیاس کامل سنسور تنظیم می‌شود، به این معنا که وقتی این کالیبراسیون داخلی اعمال می‌شود، سنسور در واقع در ۸۰ درصد از حداکثر فشار قابل اندازه‌گیری خود آزمایش می‌شود.

1% ± 80% به این معناست که خروجی سنسور در ۸۰ درصد از حداکثر محدوده خود (مثلاً ۸۰٪ از بیشترین فشار قابل اندازه‌گیری) با یک تلورانس ۱±٪ کالیبره می‌شود. این تلورانس نشان می‌دهد سنسور طراحی شده است که دقت خود را در حدود ۱ درصد حفظ کند.

مزایای کالیبراسیون با مقاومت شانت داخلی

• کالیبراسیون داخلی: کالیبراسیون با مقاومت شانت داخلی به سنسور این امکان را می‌دهد که خود را بررسی و کالیبره کند تا دقت خوانش‌ها را بدون نیاز به تجهیزات خارجی تضمین کند. این ویژگی به ویژه برای اطمینان از این که سنسور داده‌های قابل اعتماد را در طول زمان ارائه می‌دهد، مفید است.
• قابلیت اطمینان و دقت: تلورانس 1% ± 80% تضمین می‌کند که سنسور دقت بالا و عملکرد ثابت را حفظ می‌کند، به‌ویژه برای کاربردهایی که نیاز به اندازه‌گیری دقیق در محدوده فشارهای بالاتر دارند.
• سادگی: این کالیبراسیون داخلی باعث می‌شود که سنسور استفاده آسان‌تری داشته باشد و نیاز به کالیبراسیون دستی مکرر کاهش یابد.

نحوه نصب سنسور فشار مذاب ZHYQ سری PT124B-112/112T/123/123T

در ذیل، قصد داریم به چند نکته درباره نصب سنسور فشار مذاب بر روی اکسترودر اشاره کنیم:

• محل نصب: مکانی را برای نصب سنسور انتخاب کنید که نزدیک مسیر جریان مذاب باشد و پشتیبانی کافی از سنسور را فراهم کند. محل نصب نیز باید امکان دسترسی آسان به سنسور را برای تعمیر و نگهداری و کالیبراسیون فراهم کند.
• جهت‌ نصب سنسور: سنسور را با مسیر جریان مذاب تراز کنید تا بتواند فشار را به دقت اندازه‌گیری کند. اطمینان حاصل کنید که سنسور با جهت‌گیری صحیح (به عنوان مثال، با دیافراگم سنسور رو به مسیر جریان مذاب) نصب شده است.همچنین، دیافراگم سنسور باید با مسیر جریان مذاب به‌صورت موازی نصب شود.

• نیروی گشتاور: پیچ‌های نصب را مطابق با مشخصات گشتاور توصیه شده توسط سازنده محکم کنید. سفت کردن بیش از حد پیچ‌ها می‌تواند به سنسور آسیب برساند، در حالی که سفت شدن کم می‌تواند منجر به نشتی و خوانش نادرست شود.
• اتصالات الکتریکی: مطمئن شوید که اتصالات الکتریکی سنسور به درستی ایمن و عایق شده باشند. از اندازه مناسب سیم استفاده کنید و دستورالعمل‌های تولید کننده را برای سیم‌کشی سنسور دنبال کنید.

با پیروی از این نکات برای نصب، می توانید اطمینان حاصل کنید که سنسور فشار مذاب خوانش دقیق و قابل اعتمادی را روی اکسترودر شما ایجاد می‌کند. اگر در مورد فرآیند نصب، سوال یا نگرانی دارید، حتما با کارشناسان فنی ما تماس بگیرید.

شرکت سازنده	ZHYQ
کشور سازنده	چین
سری	PT124B-112/112T/123/123T
نوع سنسور	ترانسمیتر فشار مذاب
مدل	غلاف سخت غلاف سخت + سنسور دما غلاف سخت + کپیلاری منعطف غلاف سخت + کپیلاری منعطف + سنسور دما
اصل اندازه گیری	پل وتسون، استرین گیج
دامنه فشار کاری (bar)	از ۱۰۰-۰ تا ۱۵۰۰-۰
دامنه فشار کاری (psi)	از ۱۴۵۰-۰ تا ۲۱۷۵۵-۰
حد پایین فشار (bar)	۰
حد بالای فشار (bar)	۱۵۰۰
حد پایین فشار (psi)	۰
حد بالای فشار (psi)	۲۱۷۵۵.۷
خروجی	4-20 mA 0-10 V 0-5 V
دقت و درستی	≤ ± 0.5 %FS ≤ ± 0.25 %FS
سنسور دما	بله
نوع سنسور دما	Thermocouple - J Thermocouple - K Thermocouple - E RTD - PT100
ولتاژ تغذیه	24 V DC
حداقل دمای تحمل دیافراگم	۰
حداکثر دمای تحمل دیافراگم	۵۵۰
اتصال مکانیکی	1/2″-20UNF M14 x 1.5 M18 x 1.5 M22 x 1.5
جنس اتصال مکانیکی	15-5 PH Stainless Steel 17-4 PH Stainless Steel Inconel Hastelloy C
طول غلاف [mm]	۱۵۲
طول کپیلاری [mm]	۴۶۰
اتصال الکتریکی	5-Pin 6-Pin
تنظیم نقطه صفر	بله
تنظیم نقطه اسپن	بله
نمایشگر	خیر
تنظیم خودکار نقطه صفر	خیر
کالیبراسیون داخلی	بله
جزییات کالیبراسیون داخلی	80% ± 1%
تاییدیه و گواهینامه ها	Ex NEPSI | China CMC (China Metrology Certification) | China RCQM | Global
دستورالعمل های انطباق و مقررات	CE | European Community

کاربردهای سری PT124B-112/112T/123/123T

کاربردها	صنایع
تولید ورق و فیلم‌های پلاستیکی	پتروشیمی
نصب بر پمپ مذاب و اندازه‌گیری رِئولوژی	پلاستیک و پلیمر
ساخت لوله و پروفیل	نساجی
فرآیند بازیافت
فرآیند روکش کردن سیم
ساخت الیاف مصنوعی

نام فایل	لینک دانلود
دیتاشیت
