معیارهای انتخاب نمایشگر فشار قبل از خرید

معیارهای انتخاب نمایشگر فشار

در بسیاری از کاربردهای اندازه‌گیری فشار الکترونیکی، به‌ویژه در اندازه‌گیری فشار دستگاه اکسترودر، نمایش مقدار اندازه‌گیری‌شده در محل ضروری است. نمایشگر فشار می‌تواند به‌عنوان یک گزینه اضافی برای پردازش سیگنال در کنار سیستم‌های کنترلی دیگر (مانند PLC) یا حتی به‌عنوان تنها ابزار کنترل مورد استفاده قرار گیرد.

اگر فکر می کنید شما هم به این دلایل نیاز به خرید نمایشگر فشار دارید قبل از خرید به چند نکته زیر توجه کنید تا انتخابی مناسب داشته باشید. همچنین می توانید قبل یا بعد از خواندن این مقاله با مشاوران ما در این زمینه صحبت کنید و بهترین انتخاب را داشته باشید.

نوع نصب:

بسته به نیاز شما نمایشگرها بر روی خود سنسور، بر روی تابلو برق یا بر روی دیواره های کاذب نصب می شوند. البته نصب بر روی تابلو برق معمول ترین و امن ترین حالت ممکن است.



دقت:

می خواهید نمایشگر شما چقدر دقیق باشد؟  برای مثال دقت نمایشگرهای فشار زیاسیوت 0.2 درصد است که جزو نمایشگرهای دقت بالا به حساب می آید. اگر نمایشگر شما سیگنالی از یک سنسور 500 بار دریافت می کند این نمایشگر فقط تا 1 بار امکان نمایش خطا را دارد.



ابعاد:

این پارامتر بیشتر برای نصب بر روی تابلو برق اهمیت پیدا می کند. برش شما از قبل بر روی تابلو برق چگونه بوده است یا چه برشی می توانید بر روی تابلو برق ایجاد کنید؟

  • نمایشگرهای مربعی 96*96 میلی متر هستند اما توجه کنید سایز برش بر روی تابلو برق باید 92*92 میلی متر باشد.
  • نمایشگرهای خوابیده 48*96 میلی متر هستند و سایز برش بر روی تابلو برق باید 42*92 میلی متر باشد.
  • نمایشگرهای ایستاده 96*48 میلی متر هستند و سایز برش بر روی تابلو برق باید 92*42 میلی متر باشد.

سایز برش پنل

مشخصات صفحه نمایش:

مشخصات صفحه نمایش یک معیار مهم در انتخاب نمایشگر فشار است. در اینجا چند نکته وجود دارد که باید مورد توجه قرار گیرد:

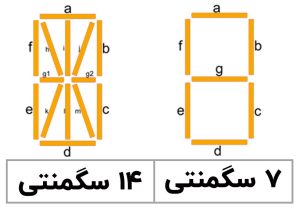

تعداد سگمنت‌ها

این مورد به سگمنت‌هایی که برای نمایش اعداد استفاده می‌شوند مربوط است. هرچه تعداد سگمنت‌ها بیشتر باشد، نمایش جزئی‌تر و خوانایی بهتر خواهد بود. نمایشگر 7-سگمنت استاندارد صنعتی برای اکثر کاربردها کافی است.

تعداد سگمنت های نمایشگرهای فشار

ارتفاع نمایشگر

ارتفاع اعداد نمایش داده شده برای خوانایی نشانگر بسیار مهم است. هرچه فاصله‌ای که عدد باید از آن قابل خواندن باشد بیشتر باشد، ارتفاع متناظر نمایشگر نیز اهمیت بیشتری پیدا می‌کند. به عنوان مثال، با ارتفاع 10 میلی‌متر، فاصله خواندن حدود 3.5 متر است و با ارتفاع 20 میلی‌متر این فاصله به حدود 7 متر می‌رسد.

ارتفاع دیجیت نمایشگر فشار

تعداد ارقام

تعداد ارقامی که می‌توان نمایش داد، تأثیر زیادی بر دامنه مقادیر قابل نمایش و جزئیات مقدار نمایش داده شده دارد.



ورودی ها، خروجی ها و رله ها:

چه سیگنال ورودی دارید و میخواهید پردازش شود؟ مثلا چه خروجی از سنسور خود می گیرید؟ ورودی های میلی ولت، جریانی یا ولتاژی؟

آیا به سیگنال خروجی دیجیتال نیاز دارید؟

آیا به سیگنال خروجی آنالوگ نیاز دارید؟ اگر سیگنال به PLC می رود مطمئن شوید که کارت ورودی PLC شما جریانی یا ولتاژی است.

به چه تعداد رله قطع و وصل نیاز دارید؟ آیا نیاز به آلارم هم دارید؟



چند ویژگی خاص نمایشگرهای زیاسیوت

  • تامین تغذیه الکتریکی سنسور: یعنی سنسور فشاری که به نمایشگر فشار وصل می شود دیگر نیازی به تغذیه جداگانه ندارد و تغذیه خود را از نمایشگر می یگرد.
  • کالیبراسیون صفر مجدد یا Rezero: در این حالت که برای سنسورهای فشار مذاب انجام می شود به دلیل دمای بالا نقطه صفر سنسور در ابتدای کار صفر نیست و با استفاده از این ویژگی شما می توانید مقدار انحرافی که در ابتدای کار ایجاد می شود را صفر کنید.
  • کالیبراسیون نقطه 80 درصد: این هم مربوط به سنسورهای فشار مذاب و اکسترودر است که بدون اعمال فشار شما می توانید 80 درصد محدوده فشار را در نمایشگر شبیه سازی کنید و از هماهنگی سنسور و نمایشگر اطمینان حاصل نمایید.

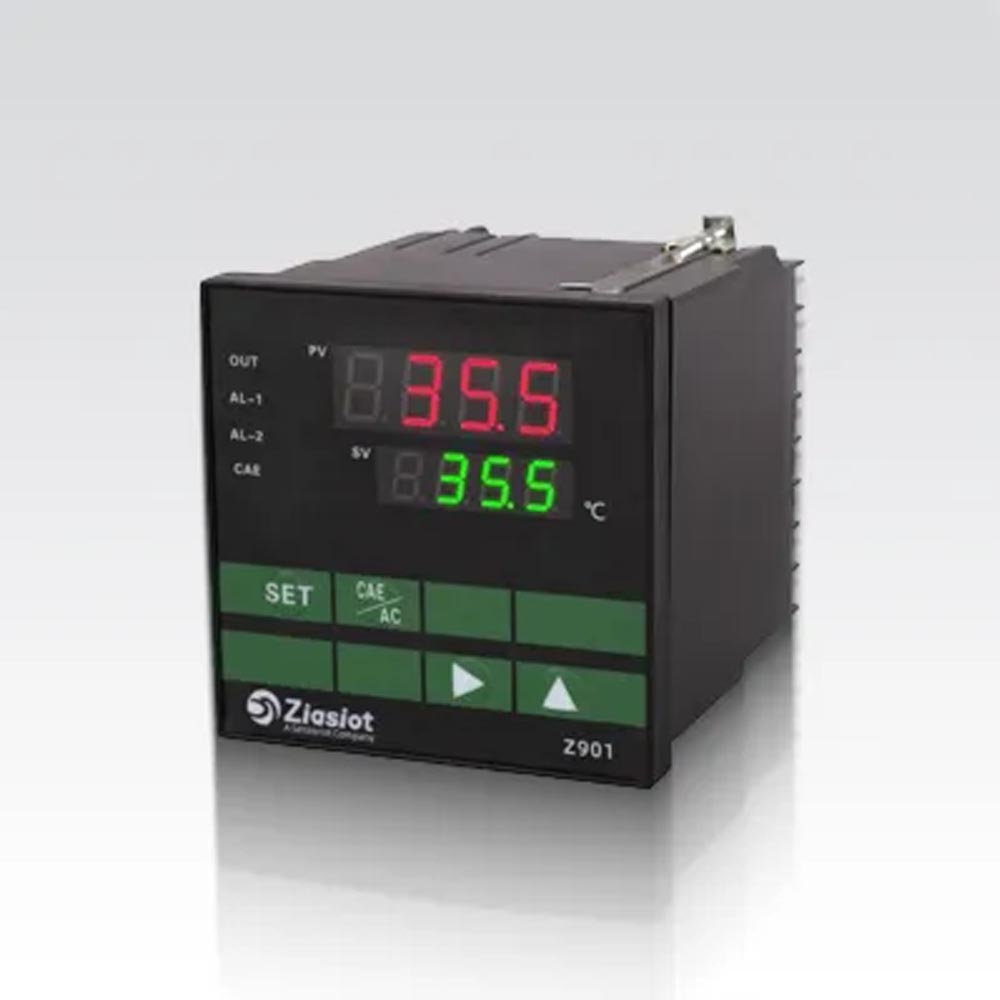

  • مدل های اندازه گیری فشار و دمای همزمان
