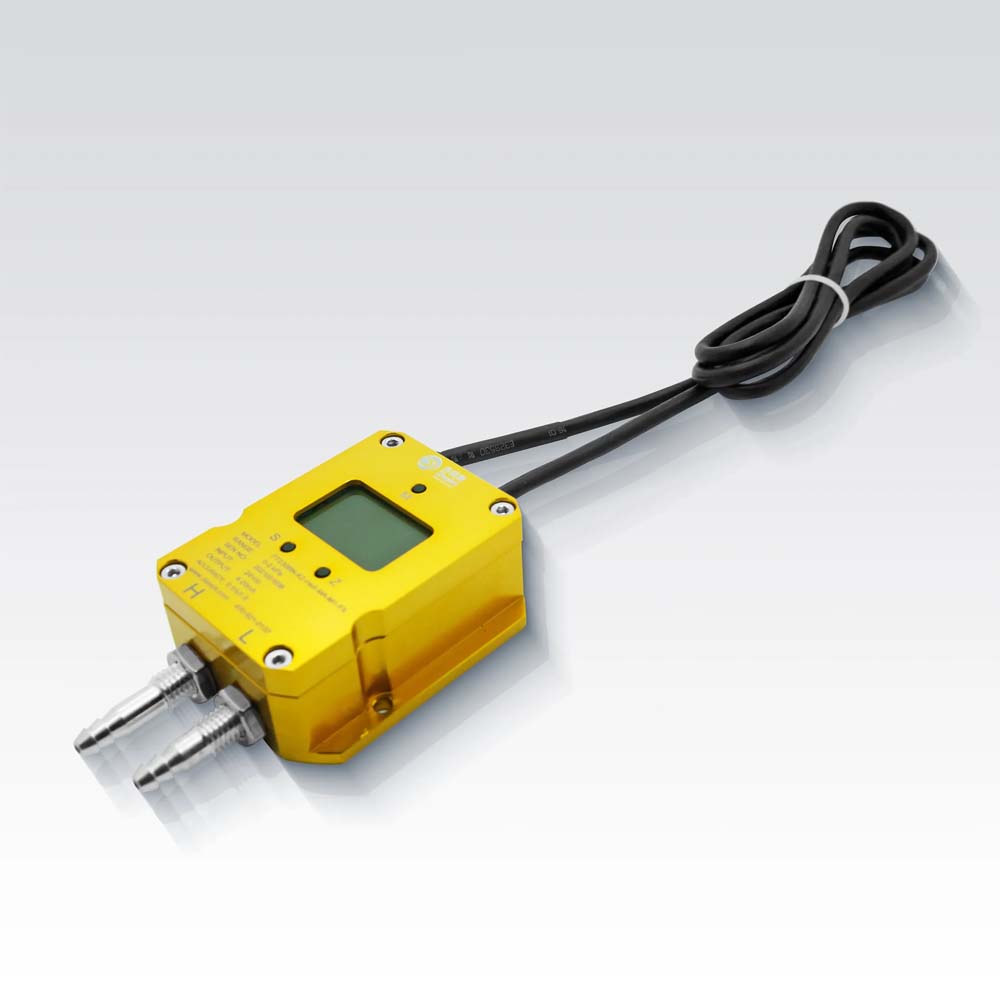

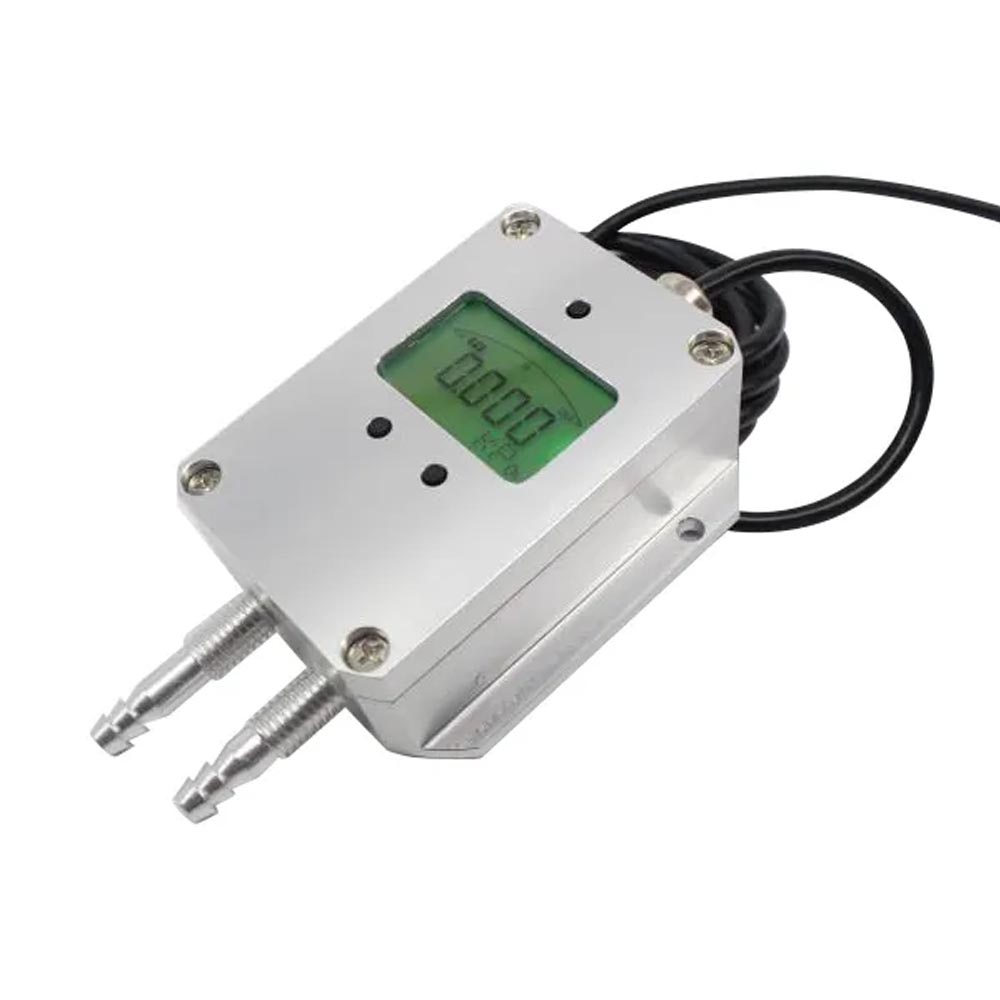

ترانسمیتر اختلاف فشار هوا و باد Ziasiot سری PT230BN

معرفی ترانسمیتر اختلاف فشار هوا و باد سری PT230BN از برند Ziasiot

ترانسمیتر اختلاف فشار هوا و باد زیاسیوت سری PT230BN، ابزار دقیقی است که برای اندازه‌گیری دقیق فشار تفاضلی هوا و باد طراحی شده است. چون ساخته شده با هسته پیزومقاومتی سیلیکونی و ساختار آلیاژ آلومینیوم سبک وزن است، عملکرد قابل اعتماد را تضمین می‌کند. نصبی بدون دردسر دارد و دامنه وسیع اندازه‌گیری آن اختلاف فشار جزیی را اندازه‌گیری می‌کند.

این ترانسمیتر برای کاربردهایی مانند نظارت بر جریان هوا و فیلتر، تامین هوای دیگ بخار و تهویه زیرزمینی در صنایع از جمله برق، انرژی، HVAC، مهندسی مکانیک و غیره ایده‌آل است.

قابلیت‌ها:

• نصب آسان
• اندازه‌گیری فشارهای جزیی تفاضلی
• محدوده اندازه‌گیری گسترده



در ارتباط با این محصول بخوانید:

• راهنمای جامع سنسور فشار | انواع مختلف + کاربرد ها
• نحوه انتخاب یک ترنسمیتر اختلاف فشار DP مناسب

بررسی تخصصی ترانسمیتر اختلاف فشار هوا و باد Ziasiot سری PT230BN

یکی از عوامل کلیدی در عملکرد این سری سنسور فشار، اصل اندازه‌گیری سنسور فشار سیلیکونی پیزومقاومتی می‌باشد. این اصطلاح ممکن است کمی فنی به نظر برسد، اما در واقع زمانی که آن‌را بشناسید، متوجه می‌شوید که چقدر جالب است!

این ترانسمیتر اختلاف فشار هوا را به عنوان یک دستگاه فوق حساس تصور کنید که از یک تراشه سیلیکونی کوچک استفاده می‌کند. هنگامی‌که به این تراشه فشار وارد می‌شود، مقاومت الکتریکی آن تغییر می‌کند. این تغییر با مقدار فشار اعمال شده نسبت مستقیم دارد. در واقع، سنسور مانند یک مجموعه از اعصاب پوست شماست که زمانی که به آن فشار وارد می‌کنید، واکنش نشان می‌دهد و آن نیرو را به سیگنال الکتریکی تبدیل می‌کند.
حالا چون این سنسور از سیلیکون ساخته شده، به خصوص از نظر دقت، فوق‌العاده قابل اعتماد است. این ترانسمیتر اختلاف فشار هوا حتی تغییرات بسیار جزئی در فشار را شبیه‌سازی می‌کند که آن را برای صنایعی که نیاز به اندازه‌گیری دقیق دارند، ایده‌آل می‌کند.
مزایای اصل اندازه‌گیری سنسور فشار سیلیکونی پیزومقاومتی ترانسمیتر اختلاف فشار هوا:

• دقت و حساسیت بالا: سنسورهای پیزومقاومتی به دلیل دقت بسیار بالایشان شناخته شده‌اند. آن‌ها می‌توانند اختلاف فشار بسیار کمی را دریافت کنند، که اگر با تلرانس‌های سخت یا کاربردهای حیاتی کار می‌کنید، انتخاب این سری ترانسمیتر اختلاف فشار هوا عالی است.
• پایداری و دوام: سیلیکون یک ماده محکم است و پایداری عالی در طول زمان ارائه می‌دهد. این سنسورها می‌توانند در برابر محیط‌های سخت مقاومت کنند، بنابراین ترانسمیتر اختلاف فشار هوا سری PT230BN در بسیاری از کاربردهای صنعتی قابل استفاده هستند.
• زمان پاسخ سریع: این سنسورها به سرعت به تغییرات فشار واکنش نشان می‌دهند. این بدان معناست که تقریباً بازخورد فوری دریافت می‌کنید. بنابراین ترانسمیتر اختلاف فشار هوا برای برنامه‌هایی که زمان‌بندی در آن‌ها بسیار مهم است، مناسب می باشند.
• طراحی جمع و جور: چون این سنسورها بر اساس میکروماشینینگ سیلیکونی ساخته می‌شوند، هم کوچک و هم قدرتمند هستند و این ویژگی استفاده از این ترانسمیتر اختلاف فشار هوا را برای فضاهای محدود ایده‌آل می‌سازد.

معایب ترانسمیتر اختلاف فشار هوا سری PT230BN:

• حساسیت دما: سنسورهای سیلیکونی ممکن است کمی به تغییرات دما حساس باشند. این به این معنی است که اگر در محیطی با تغییرات دمایی گسترده کار کنید، ممکن است دقت آن تحت تاثیر قرار گیرد؛ اگرچه بسیاری از ترانسمیترها (مانند ترانسمیتر اختلاف فشار هوا سری PT230BN) معمولاً با جبران دمای داخلی برای به حداقل رساندن این اثر همراه هستند.
• هزینه: سنسورهای پیزومقاومتی با کیفیت بالا می‌توانند کمی‌گران‌تر از انواع دیگر باشند. اما این به دلیل دقت و قابلیت اعتماد بالای آنهاست.
• آسیب‌پذیری در برابر فشار بیش از حد: در حالی که این سنسورها دوام خوبی دارند، ممکن است در صورت مواجهه با فشارهایی که خیلی فراتر از حد مجازشان باشد، آسیب ببینند. اما اگر در محدوده مشخص شده فشار را اعمال کنید، همه چیز به خوبی پیش خواهد رفت!

فشار مرجع در این سری ترانسمیتر اختلاف فشار هوا از نوع اختلاف فشار می‌باشد.
تصور کنید که اندازه‌گیری اختلاف فشار مثل مقایسه دو سطح فشار با هم است. به جای اندازه‌گیری فشار در یک نقطه (مانند اندازه‌گیری فشار تایر)، یک ترانسمیتر فشار تفاضلی تفاوت بین دو نقطه را اندازه‌گیری می‌کند. این شبیه به گذاشتن دو متر اندازه‌گیری کنار هم است تا ببینید یکی چقدر از دیگری بلندتر است!
در این حالت، ترانسمیتر فشار دو پورت دارد، یکی برای سمت فشار بالا و یکی برای سمت فشار پایین. ترانسمیتر اختلاف فشار هوا تفاوت بین فشارهای این دو نقطه را اندازه‌گیری می‌کند و خروجی را بر اساس این تفاوت ارائه می‌دهد.
ترانسمیترهای اختلاف فشار در بسیاری از کاربردهای صنعتی که در آن نیاز به نظارت بر موارد زیر است، بسیار مفید هستند:

• نرخ جریان از طریق یک لوله: با اندازه‌گیری اختلاف فشار در یک عنصر جریان مانند صفحه اوریفیس، می‌تواند دبی یک سیال را محاسبه کند.
• نظارت بر فیلتر: تا به حال به این فکر کرده‌اید که چگونه بفهمیم فیلتر در حال مسدود شدن است؟ یک ترانسمیتر اختلاف فشار، افت فشار را در فیلتر اندازه‌گیری می‌کند. زمانی که این تفاوت افزایش یابد، علامت این است که فیلتر نیاز به تعویض دارد.
• اندازه‌گیری سطح در مخازن: در مخازن تحت فشار می‌توان اختلاف فشار کف مخزن (از وزن مایع) و فشار اتمسفر را اندازه‌گیری کرد تا سطح مایع مشخص گردد.

مزایای فشار تفاضلی:

• دقت بالا: از آن‌جایی که مستقیماً دو فشار را با هم مقایسه می‌کند، ترانسمیتر اختلاف فشار هوا اندازه‌گیری‌های بسیار دقیقی را در سیستم‌هایی ارائه می‌دهد که تفاوت‌های فشار کوچک اهمیت دارند.
• تطبیق‌پذیری: می‌توان از آن در کاربردهای مایع و گاز استفاده کرد، و آن‌را در صنایعی مانند نفت و گاز، فرآوری شیمیایی و سیستم‌های تهویه مطبوع متنوع می‌کند.
• تشخیص نشت: برای شناسایی نشتی‌ها یا گرفتگی‌ها عالی است، زیرا هر تغییر غیرمنتظره در اختلاف فشار می‌تواند نشان‌دهنده وجود مشکل باشد.

محدوده اندازه‌گیری فشار برای ترانسمیتر اختلاف فشار هوا سری PT230BN از ۱ – ۰ کیلو پاسکال تا از ۲۰۰ – ۰ کیلو پاسکال / از ۱۰ – ۰ میلی‌بار تا از ۲ – ۰ بار می‌باشد. همان‌طور که در مطالب بالا ذکر شد، این ترانسمیتر تفاوت بین دو نقطه فشار را اندازه‌گیری می‌کند. محدوده فهرست شده در اینجا نشان می‌دهد که این تفاوت چقدر می‌تواند بزرگ یا کوچک باشد در حالی که هنوز به طور دقیق توسط سنسور تشخیص داده می‌شود.
این انعطاف‌پذیری در دامنه اندازه‌گیری فشار به این معنی است که هم برای اندازه‌گیری‌های بسیار کم فشار (مانند سیستم‌های انتقال هوا) و هم برای فشارهای بالاتر (مانند خطوط لوله مایع یا گاز خاص) عالی است.

مشخصات عملکرد ترانسمیتر اختلاف فشار هوا و باد Ziasiot سری PT230BN

یکی از ویژگی‌های مهم هر سنسور فشاری دقت می‌باشد. وقتی در دیتاشیت دقت به صورت ≤ 0.25±%FS یا ≤ 0.5±%FS آمده است، این به معنای این است که اندازه‌گیری‌های ترانسمیتر اختلاف فشار هوا چقدر به فشار واقعی نزدیک هستند. همچنین عبارت %FS مخفف “Full Scale(درصد از مقیاس کامل)” است.
مقیاس کامل (FS) حداکثر محدوده فشاری است که ترانسمیتر می‌تواند اندازه‌گیری کند. به عنوان مثال، اگر ترانسمیتر دارای مقیاس کامل ۲۰۰ کیلو پاسکال باشد، پس:

1. دقت 0.25±% FS به این معنی است که خوانش‌های سنسور ممکن است تا ۰.۵± کیلو پاسکال کاهش یابد.
2. برای دقت 0.5±% FS، به این معنی است که قرائت‌ها ممکن است ۱± کیلو پاسکال متفاوت باشد.

بنابراین، هرچه درصد دقت پایین‌تر باشد، اندازه‌گیری دقیق‌تر خواهد بود.

تاثیر میزان دقت بر خوانش فشار توسط ترانسمیتر اختلاف فشار هوا:

دقت بالاتر (مثل 0.25%FS ) برای کاربردهایی که حتی تغییرات کوچک در فشار هم اهمیت دارند مناسب است، مثلاً در دوزدهی شیمیایی، کنترل جریان گاز، یا هر فرآیندی که تحمل تغییرات دقیق فشار برای آن حیاتی است. اگر کاربرد شما می‌تواند کمی تغییرات بیشتر را تحمل کند، دقت 0.5%FS کافی خواهد بود و معمولاً مقرون به صرفه‌تر است.
در نهایت، اگر به دنبال دقت بسیار بالا هستید، ترانسمیتر اختلاف فشار هوا مدل 0.25%FS گزینه مناسب‌تری است. اما اگر فقط نظارت عمومی انجام می‌دهید که کمی انعطاف‌پذیری در آن مهم است، 0.5%FS معمولاً کافی است.

مشخصات الکتریکی ترانسمیتر اختلاف فشار هوا و باد Ziasiot سری PT230BN

انواع خروجی موجود برای این سری ترانسمیتر اختلاف فشار هوا شامل ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت و ۰ تا ۵ ولت می‌باشند. این‌ها سیگنال‌های خروجی هستند که ترانسمیتر اختلاف فشار هوا می‌تواند برای برقراری ارتباط قرائت‌های خود با هر سیستم یا دستگاهی که از آن استفاده می‌شود (مانند یک PLC، پنل کنترل، یا ثبت اطلاعات) تولید کند. هر کدام کمی متفاوت عمل می‌کنند:

1. سیگنال جریانی ۴ تا ۲۰ میلی‌آمپر: این یکی از محبوب‌ترین انواع خروجی در کاربردهای صنعتی است. محدوده سیگنال از ۴ میلی‌آمپر (نماینده ۰٪ محدوده اندازه‌گیری ) تا ۲۰ میلی‌آمپر (نماینده ۱۰۰٪ محدوده).
   دلیل اینکه شروع سیگنال از 4 میلی‌آمپر (به جای ۰ میلی‌آمپر) می‌باشد، برای تشخیص مشکلاتی مثل قطع شدن سیم است. اگر کاربر سیگنال ۰ میلی‌آمپر دید، این یعنی مشکلی وجود دارد.
   ویژگی‌ها:
   – انتقال در فواصل طولانی: این سیگنال کمتر تحت تاثیر نویز الکتریکی و افت ولتاژ قرار می‌گیرد، و برای راه‌اندازی‌هایی که ترانسمیتر اختلاف فشار هوا دور از سیستم کنترل است، بسیار عالی است.
   – دقت و پایداری بالا: در محیط‌های سخت، این سیگنال قابل اعتماد است و از مقاومت سیم‌ها تاثیر نمی‌گیرد.
   – بهترین برای: محیط‌های صنعتی، نظارت از راه دور و کاربردهایی که دقت بالایی نیاز دارند.
2. سیگنال ولتاژی ۰ تا ۱۰ ولت: در این‌ گزینه، خروجی ولتاژی از ۰ ولت (۰٪ محدوده ) تا ۱۰ ولت (۱۰۰٪ محدوده) است.
   ویژگی‌ها:
   – راه‌اندازی و ادغام در سیستم‌هایی که ورودی‌های ولتاژ رایج هستند، ساده است.
   – مفید برای فواصل کوتاه که تداخل الکتریکی حداقل است.
   – سیگنال‌های ولتاژ می‌توانند در فواصل طولانی به دلیل مقاومت کابل و تداخل الکترومغناطیسی تخریب شوند.
   – بهترین برای: برنامه‌هایی که ترانسمیتر اختلاف فشار هوا نزدیک به واحد کنترل است، مانند آزمایشگاه‌های کوچک یا سیستم‌های کنترل محصور.
3. سیگنال ولتاژی ۰ تا ۵ ولت: مشابه گزینه قبل، اما با محدوده ۰ ولت تا ۵ ولت.
   ویژگی‌ها:
   – اغلب زمانی استفاده می‌شود که سیستم‌ها به ورودی‌های ولتاژ پایین محدود می‌شوند، مانند تنظیمات میکروکنترلر خاص یا ابزارهای قابل حمل.
   – بهترین برای: سیستم‌های که نیاز به ورودی ولتاژ پایین دارند و ترانسمیتر نزدیک به گیرنده است.

کدام خروجی مناسب تر است؟

• برای اتصالات از راه دور یا محیط‌های صنعتی خشن: خروجی ۲۰ – ۴ میلی‌آمپر قوی‌ترین و قابل اعتمادترین است، به خصوص در محیط‌های پر سر و صدا.
• برای اتصالات با فاصله کوتاه در محیط‌های تمیز: خروجی ۱۰ – ۰ ولت انتخاب خوبی است اگر سیستم از قبل برای دریافت سیگنال‌های ولتاژ تنظیم شده باشد.
• برای سیستم‌های فشرده و کم ولتاژ: اگر سیستم کنترل فقط قادر به پردازش ولتاژهای کم است، ۵ – ۰ ولت بهترین انتخاب خواهد بود.

شرایط محیطی ترانسمیتر اختلاف فشار هوا و باد Ziasiot سری PT230BN

محدوده دمای سیال به محدوده دمایی اشاره دارد که سنسور ترانسمیتر قادر است فشار سیال (مایع یا گاز) را در آن اندازه‌گیری کند. این محدوده یک ویژگی مهم برای درک عملکرد ترانسمیتر اختلاف فشار هوا است، به خصوص اگر در محیط‌هایی با دماهای متفاوت کار می‌کنید. در این سری، ترانسمیتر اختلاف فشار هوا قادر است فشار مواد را در دماهایی بین ۲۰- درجه سانتیگراد تا ۸۵ درجه سانتیگراد اندازه‌گیری کند.

• حد پایین (۲۰- درجه سانتیگراد): سنسور همچنان می‌تواند به درستی عمل کند و خوانش دقیق را ارائه دهد حتی اگر سیال بسیار سرد باشد، تا ۲۰- درجه سانتیگراد (که درست زیر نقطه انجماد است).
• حد بالایی (۸۵ درجه سانتیگراد): از طرف دیگر، ترانسمیتر اختلاف فشار هوا می‌تواند دماهای نسبتا گرم (مثل آب داغ) را نیز تحمل کند.

اگر دمای سیال در فرآیند فراتر از این محدوده دمایی باشد، چند اتفاق ممکن است رخ دهد:

1. دقت ممکن است تحت تاثیر قرار گیرد: اگر سیال خیلی گرم یا خیلی سرد باشد، ممکن است سنسور خوانش‌های قابل اعتمادی به شما ارائه ندهد.
2. آسیب احتمالی: قرار دادن مداوم سنسور در معرض دماهای فراتر از محدوده مشخص شده می‌تواند باعث تخریب سریع‌تر یا حتی از کار افتادن کامل آن شود.

به خاطر داشته باشید که این محدوده دمای سیال با محدوده دمای محیط متفاوت است که به دمای هوای اطراف خود ترانسمیتر اشاره دارد. ترانسمیتر گاهی اوقات می‌تواند دماهای مختلف محیطی را تحمل کند حتی اگر سیالی که اندازه‌گیری می‌کند گرم‌تر یا سردتر باشد.

میزان محافظت ترانسمیتر اختلاف فشار هوا در برابر گرد و غبار و آب با رتبه IP سنجیده می‌شود.
رتبه IP یا رتبه حفاظت از نفوذ، به شما می‌گوید که دستگاه چقدر در برابر ورود اجسام جامد (مانند گرد و غبار) و مایعات (مانند آب) مهر و موم و توسط کمیسیون بین‌المللی الکتروتکنیکی (IEC) تعریف شده است و معمولاً برای انواع تجهیزات الکترونیکی استفاده می‌شود.
رتبه‌بندی از دو عدد تشکیل شده است و برای ترانسمیتر اختلاف فشار هوا و باد Ziasiot سری PT230BN معادل IP65 است:

• رقم اول (۶): محافظت در برابر اشیای جامد مانند گرد و غبار.
  امتیاز ۶ به این معنی است که کاملاً ضد گرد و غبار است. هیچ گرد و غباری نمی‌تواند به داخل ترانسمیتر اختلاف فشار هوا نفوذ کند، حتی اگر برای مدت طولانی در محیط‌های گرد و غبار قرار گیرد.
• رقم دوم (۵): محافظت در برابر مایعاتی مانند آب.
  امتیاز ۵ به این معنی است که دستگاه در برابر واترجت‌ها از هر جهت محافظت می‌شود. بنابراین، اگر از این ترانسمیتر اختلاف فشار هوا در محیطی استفاده می‌کنید که ممکن است ممکن است با آب شسته شود یا آب به آن پاشیده شود (مانند هنگام تمیزکاری)، به خوبی محافظت می‌شود. با این حال، این ترانسمیتر اختلاف فشار هوا کاملاً ضد آب نیست و نباید در آب به طور کامل غوطه‌ور شود.

اگر قصد دارید ترانسمیتر اختلاف فشار هوا را در مکان‌هایی مانند فضاهای باز، کارخانجات، یا محیط‌هایی با گرد و غبار و پاشش آب نصب کنید، درجه IP65 تضمین می‌کند که دستگاه به‌طور مطمئن کار خواهد کرد و در برابر شرایط محیطی آسیبی نخواهد دید.
برای مثال:
– محیط‌های پر گرد و غبار: ایده‌آل برای مکان‌هایی مانند کارخانه‌های سیمان، آسیاب‌های آرد، یا تاسیسات در فضای باز که گرد و غبار زیادی وجود دارد.
– پاشش آب: مناسب برای فضاهایی مانند کارخانجات صنایع غذایی که ممکن است تجهیزات شسته شوند، یا هر مکانی که ممکن است باران یا پاشش آب گاه‌به‌گاه رخ دهد.

دیافراگم در یک ترانسمیتر اختلاف فشار هوا یک غشای نازک و انعطاف‌پذیر است که مستقیماً با مایع (یا گاز) مورد اندازه‌گیری شما در تماس است. اساساً این اولین خط تماس است که فشار را حس می‌کند و آن داده‌ها را به سنسور منتقل می‌کند.
هنگامی‌که دیتاشیت ترانسمیتر اختلاف فشار هوا سری PT230BN محدوده دمای دیافراگم را بین ۲۰- تا ۸۵+ درجه سانتیگراد ذکر می‌کند، به این معنی است:

• دیافراگم می‌تواند به‌طور ایمن عمل کند و فشار را به‌درستی اندازه‌گیری کند، وقتی که در معرض سیالات (یا گازها) با دمایی در این بازه قرار بگیرد.
• اگر دمای سیال پایین‌تر از ۲۰- درجه سانتی‌گراد یا بالاتر از ۸۵+ درجه سانتی‌گراد باشد، ممکن است عملکرد دیافراگم تحت تاثیر قرار گیرد و این موضوع می‌تواند به خوانش‌های نادرست ترانسمیتر اختلاف فشار هوا یا حتی آسیب به دیافراگم منجر شود.
• تماس مستقیم با سیال: دیافراگم به صورت مستقیم با سیال مورد اندازه‌گیری تماس دارد، خواه این سیال بخار، مواد شیمیایی یا مایعات دیگر باشد. اگر دمای سیال بسیار بالا یا پایین باشد، ممکن است به مواد دیافراگم آسیب برساند و به مرور زمان باعث تخریب آن شود.
• حفظ دقت: عملکرد در این محدوده دما تضمین می‌کند که خوانش‌های فشار دقیق باقی می‌مانند. اگر سیال خارج از این محدوده باشد، ممکن است شاهد انحراف یا خطا در اندازه‌گیری‌های ترانسمیتر اختلاف فشار هوا باشید.

محدوده دمای دیافراگم چه تفاوتی با محدوده دمای سیال دارد؟
قبلاً در مورد محدوده دمای سیال از ۲۰- تا ۸۵ درجه سانتیگراد صحبت کردیم که محدوده دمایی است که سنسور به طور کلی می‌تواند تحمل کند. محدوده دمای دیافراگم به طور خاص مربوط به دمایی است که خود دیافراگم در تماس مستقیم با سیال می‌تواند تحمل کند.

– محدوده دمای سیال: به سنسور کلی و اجزای آن اشاره دارد.
– محدوده دمای دیافراگم: بر روی محدودیت‌های خاص برای مواد دیافراگم تمرکز می‌کند.

مشخصات مکانیکی ترانسمیتر اختلاف فشار هوا و باد Ziasiot سری PT230BN

اکنون به بررسی جنبه‌های فیزیکی این سری ترانسمیتر اختلاف فشار هوا می‌پردازیم. در این حیطه اتصال مکانیکی مهم است زیرا نشان می‌دهد که چگونه ترانسمیتر فشار به طور فیزیکی به سیستم متصل میشود و اطمینان حاصل می‌گردد که می‌تواند فشار سیال یا گاز را به درستی اندازه‌گیری کند.
هنگامی که دیتاشیت سری PT230BN اتصال مکانیکی را از نوع لوله هوا ذکر می‌کند، به نحوه طراحی ترانسمیتر برای اتصال به یک سیستم شامل خطوط لوله هوا یا گاز اشاره دارد. در این مورد، اصطلاح لوله هوا (Air pipe joint) نشان می‌دهد که ترانسمیتر اختلاف فشار هوا معمولاً برای اتصال به یک خط هوایی یا گازی که فشار باید در آن اندازه‌گیری شود، طراحی شده است.
این اتصالات به طور معمول برای سیستم‌های هوای فشرده، تهویه مطبوع، ابزار دقیق و سیستم‌های پنوماتیک استفاده می‌شوند، جایی که نیاز به اندازه‌گیری دقیق فشار هوا وجود دارد.

ویژگی‌های اتصال مکانیکی لوله هوا

• رزوه‌ای: بسیاری از اتصالات لوله هوا از نوع رزوه‌ای هستند، که به راحتی به لوله‌ها و سیستم‌های هوایی پیچ می‌شوند.
• آب‌بندی مناسب: این اتصالات معمولاً دارای آب‌بندی داخلی یا واشر هستند تا از نشت هوا جلوگیری کنند.
• سازگاری با سیستم‌های پنوماتیک: طراحی آن‌ها به گونه‌ای است که بتوانند در برابر فشارهای متوسط تا بالا مقاومت کنند و در عین حال نصب آسانی داشته باشند.

چرا از این نوع اتصال استفاده می‌شود؟

اتصالات Air Pipe Joint به دلیل سادگی نصب، اتصال ایمن و آب‌بندی مناسب، در سیستم‌های هوا و گاز بسیار پرکاربرد هستند. این نوع اتصال، به‌ویژه در کاربردهایی که نیاز به اتصال سریع و جداسازی آسان وجود دارد، بسیار مؤثر است.

در ترانسمیتر اختلاف فشار هوا سری PT230BN از برند زیاسیوت، لوله هوا به عنوان اتصال مکانیکی از جنس آلومینیوم می‌باشد.
آلومینیوم فلزی سبک است که به دلیل مقاومت در برابر خوردگی، نسبت مقاومت به وزن و رسانایی حرارتی خوب شناخته شده است. این ماده در طیف گسترده‌ای از کاربردها، از حمل و نقل هوایی گرفته تا الکترونیک، استفاده می‌شود، و به ویژه در محیط‌هایی که وزن و دوام عوامل مهمی هستند، ارزش زیادی دارد.

مزایای استفاده از اتصال مکانیکی آلومینیومی:

1. مقاومت در برابر خوردگی: آلومینیوم به طور طبیعی هنگام قرار گرفتن در معرض هوا یک لایه اکسید محافظ بر روی سطح خود ایجاد می‌کند که باعث می‌شود در برابر زنگ‌زدگی و خوردگی مقاوم باشد. این امر به ویژه در محیط‌های دارای رطوبت یا مواد شیمیایی مهم است.
2. سبک و قوی: طبیعت سبک آلومینیوم باعث می‌شود لوله هوا به تغییرات فشار حساس باشد و در عین حال دوام و استحکام خود را حفظ کند. وزن زیادی به کل دستگاه اضافه نمی‌کند و آن‌را برای اندازه‌گیری‌های دقیق ایده‌آل می‌کند.
3. عملکرد خوب در دماهای متوسط: آلومینیوم در محدوده محدوده دمای متوسط به خوبی عمل می‌کند، که کاملاً با محدوده دمایی سیال (۲۰- تا ۸۵+ درجه سانتیگراد) مطابقت دارد بنابراین خواص و دوام خود را در این حدود حفظ می‌کند.
4. مقرون به صرفه: در مقایسه با برخی فلزات با کارایی بالا مانند فولاد ضد زنگ، آلومینیوم مقرون به صرفه است در حالی که هنوز خواص مکانیکی قوی برای کاربردهای صنعتی روزمره دارد.

آلومینیوم معمولاً در کاربردهایی که فشار و دماهای متوسط درگیر هستند استفاده می‌شود. برخی از کاربردهای معمولی عبارتند از:

• سیستم‌های هوا و گاز: آلومینیوم به طور گسترده در کاربردهایی مانند لوله‌های هوا، سیستم‌های HVAC و سیستم‌های هوای فشرده استفاده می‌شود.
• سیالات صنعتی: در صنایعی مانند پتروشیمی، آلومینیوم می‌تواند برای اندازه‌گیری فشار در سیستم‌های لوله‌کشی استفاده شود که سیالات نسبتاً کم‌خطر را حمل می‌کنند.
• سیستم‌های گرمایشی و سرمایشی: با توجه به دمای نسبی، آلومینیوم می‌تواند در این کاربردها به‌طور موثر عمل کند.

در حالی که آلومینیوم برای بسیاری از کاربردها عالی است، اما ممکن است در برخی از شرایط چالش‌هایی ایجاد کند:
– مقاومت پایین در برابر فشارهای بسیار بالا: برای محیط‌های فشار بالا، فلزات مستحکم‌تری مانند فولاد ضد زنگ ممکن است انتخاب بهتری باشند.
– مقاومت به خوردگی در برابر برخی مواد شیمیایی خاص: در مواجهه با مواد شیمیایی خاص، آلومینیوم ممکن است در برابر خوردگی آسیب‌پذیرتر از برخی دیگر از فلزات باشد.
– دماهای بسیار بالا یا پایین: در حالی که آلومینیوم در دماهای متوسط به خوبی کار می‌کند، برای محدوده دمایی بیش از ۲۰- تا ۸۵+ درجه سانتیگراد ایده‌آل نیست. برای دماهای بسیار بالا، ممکن است به جای آن از موادی مانند فولاد ضد زنگ استفاده شود.

اتصال الکتریکی اهمیت دارد زیرا نحوه ارسال سیگنال‌های الکتریکی توسط ترانسمیتر اختلاف فشار هوا به سیستمی‌که به آن متصل است، مشخص می‌کند. در دیتاشیت ترانسمیتر اختلاف فشار هوا و باد سری PT230BN اتصال الکتریکی از نوع کابل خروجی ذکر می‌شود و به این معنی است که اتصال الکتریکی ترانسمیتر اختلاف فشار هوا طوری طراحی شده است که با استفاده از سیم (یا کابل) به سیستم متصل شود.

کابل خروجی به کابلی اطلاق می‌شود که از ترانسمیتر اختلاف فشار هوا خارج می‌شود، سپس می‌توان آن‌را به دستگاه‌های دیگر مانند سیستم کنترل یا واحد نمایش متصل کرد.
کابل معمولاً حاوی چند سیم است که سیگنال‌های خروجی (مانند ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت، ۰ تا ۵ ولت) را که ترانسمیتر به تجهیزات نظارت یا کنترل ارسال می‌کند.

بنابراین، به جای یک کانکتور ثابت یا بلوک ترمینال که ترانسمیتر را به آن وصل می‌کنید، کابل خروجی به شما امکان می‌دهد طول و نوع کابل را سفارشی کنید و به شما اجازه می‌دهد تا در نحوه اتصال ترانسمیتر به سیستم خود انعطاف بیشتری داشته باشید.
بنابرین اتصال کابل خروجی به شما انعطاف‌پذیری می‌دهد تا ترانسمیتر فشار را در مکانی مناسب برای سیستم خود نصب کنید. شما می‌توانید طول و نوع کابل را بر اساس محیط نصب و فاصله بین ترانسمیتر و تجهیزات گیرنده انتخاب کنید.

شرکت سازنده	Ziasiot
کشور سازنده	چین
سری	PT230BN
نوع سنسور	ترانسمیتر فشار
اصل اندازه گیری	سنسور فشار سیلیکونی پیزومقاومتی
فشار مرجع	اختلاف فشار
دامنه اندازه گیری فشار (بار)	اختلاف فشار: ۱ - ۰ کیلوپاسکال تا  از ۲۰۰ - ۰ کیلوپاسکال / از ۱۰ - ۰ میلی‌بار تا ۲ - ۰ بار
حد پایین فشار (بار)	۰
حد بالای فشار (بار)	۲
حد پایین فشار (psi)	۰
حد بالای فشار (psi)	۲۹
دقت	≤ ± 0.25 %FS ≤ ± 0.5 %FS
قابلیت تنظیم	خیر
خروجی	سیگنال جریانی ۴ تا ۲۰ میلی‌آمپر سیگنال ولتاژی ۰ تا ۱۰ ولت سیگنال ولتاژی ۰ تا ۵ ولت
ولتاژ تغذیه	از ۹ تا ۳۶ ولت دی سی از ۱۵ تا ۳۶ ولت دی سی از ۱۲ تا ۳۶ ولت دی سی
حد پایین دمای سیال (°C)	-۲۰
حد بالای دمای سیال (°C)	۸۵
حد پایین دمای محیط (°C)	-۲۰
حد بالای دمای محیط (°C)	۸۵
درجه حفاظت	IP65
اتصال مکانیکی	لوله هوا
دارای اسنابر فشار	خیر
جنس اتصال مکانیکی	آلومینیوم
اتصال الکتریکی	کابل خروجی
دارای نمایشگر	بله

کاربردهای ترانسمیتر اختلاف فشار هوا و باد Ziasiot سری PT230BN

کاربردها	صنایع
اندازه‌گیری اختلاف فشار هوا و باد	برق
اندازه‌گیری جریان هوا	انرژی
نظارت بر جریان	علوم زیستی و پزشکی
مانیتورینگ فیلتر	HVAC / HVAC & R
تامین هوای بویلر	مهندسی مکانیک و اتوماسیون
تهویه زیرزمینی	مواد خام
