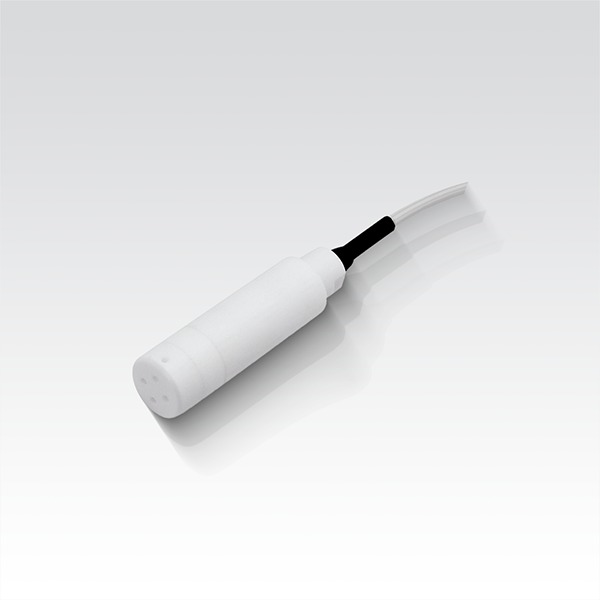

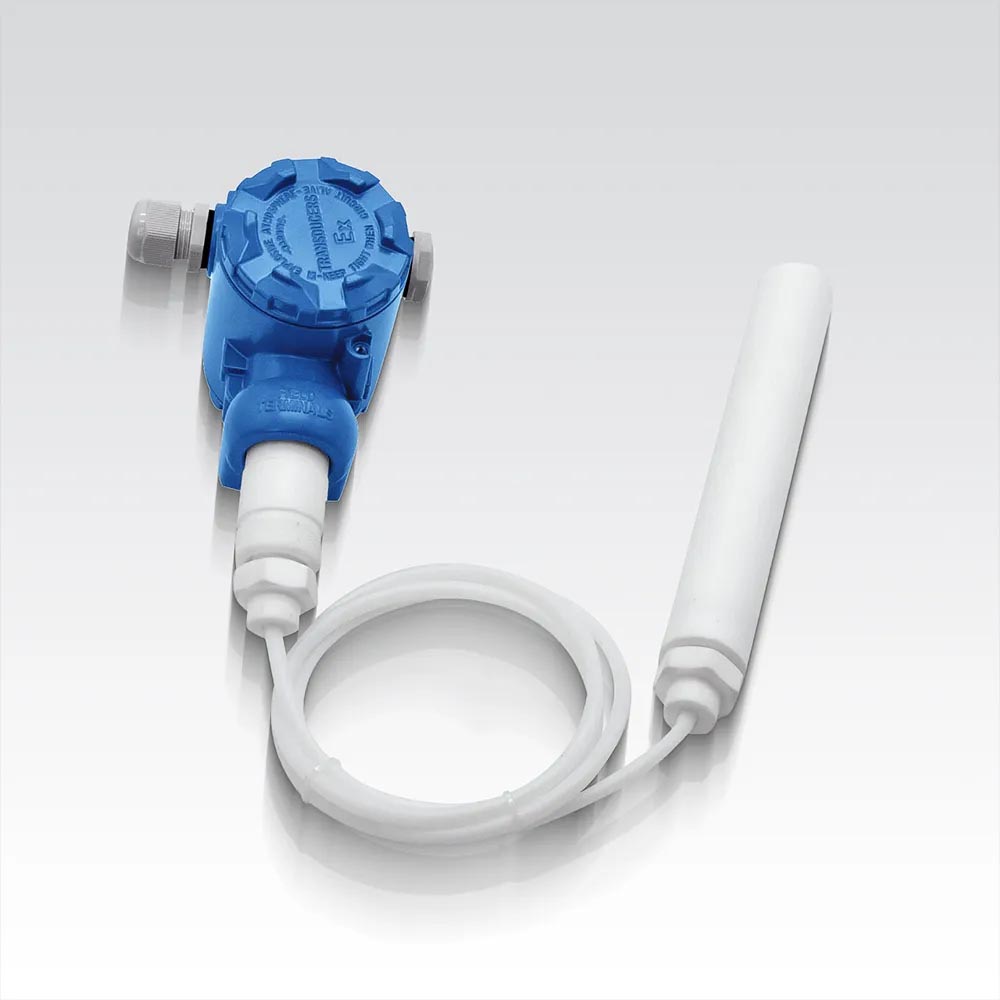

ترانسمیتر سطح غوطه‌ور Ziasiot سری PT220E ضد خوردگی

معرفی ترانسمیتر سطح غوطه‌ور Ziasiot سری PT220E ضد خوردگی

ترانسمیتر فشار غوطه‌ور ضد خوردگی سری PT220E برای اندازه‌گیری دقیق در محیط‌های چالش‌برانگیز مانند آب دریا، مایعات چسبناک و خورنده طراحی شده است. ساخته شده با هسته دیفیوز سیلیکون و یک برد مدار دیجیتال قوی، مقاومت فوق‌العاده‌ای در برابر فرکانس رادیویی و تداخل الکترومغناطیسی دارد.

این ترانسمیتر از فولاد ضد زنگ ۳۰۴ ساخته شده و با حفاظت IP68، دوام و طول عمر را در محیط‌های صنعتی سخت تضمین می‌کند. ویژگی‌های ضد رطوبت، ضد تراکم و ضد نشتی عملکرد آن‌را افزایش می‌دهند، در حالی که دقت بالا، پاسخ فرکانسی و پایداری طولانی‌مدت خوانش دقیق را تضمین می‌کند. با نمایشگر قابل تنظیم، نظارت بر فشار در محل را ساده می‌کند.

PT220E ایده‌آل برای صنایعی از جمله نفت و گاز، شیمیایی، پتروشیمی، انرژی، آب، فاضلاب و مواد اولیه است.

قابلیت‌ها:

• ضد رطوبت، ضد تعریق، ضد نشت و درجه حفاظت IP68
• مقاومت عالی در برابر ضربه، فشار بالا، لرزش و خوردگی
• حفاظت قوی در برابر فرکانس رادیویی و تداخل الکترومغناطیسی
• دقت بالا، پاسخ فرکانس بالا و پایداری طولانی مدت خوب
• نصب و خوانش در محل به‌وسیله نمایش‌گر



در ارتباط با این محصول بخوانید:

• راهنمای جامع ترانسمیتر سطح غوطه ور + این موارد را پیش از خرید باید بدانید!
• هر آنچه باید درباره سنسور فشار و انواع آن بدانید.
• ترانسمیتر فشار چیست و چه کاربردی دارد؟ با انواع مختلف ترانسمیتر فشار آشنا شوید.

بررسی تخصصی ترانسمیتر سطح غوطه‌ور Ziasiot سری PT220E ضد خوردگی

برای شروع بررسی ترانسمیترهای فشار بهتر است از اصل اندازه‌گیری آغاز کنیم. در این سری لول ترانسمیتر هیدرواستاتیک اصل اندازه‌گیری از نوع سنسور فشار سیلیکونی دیفیوز می‌باشد.

سنسور فشار سیلیکونی دیفیوز یک عنصر حسگر پیشرفته است که در بسیاری از ترانسمیترهای فشار مدرن استفاده می‌شود. این‌طور عمل می‌کند:

• عنصر اصلی یک تراشه سیلیکونی با یک دیافراگم است.
• در فرآیند تولید، مقاومت‌های بسیار ریز روی تراشه سیلیکونی پخش می‌شوند.
• هنگامی‌که فشار وارد می‌شود، دیافراگم تغییر شکل می‌دهد و این تغییر باعث تغییر مقاومت الکتریکی در این مقاومت‌های کوچک می‌شود.
• سپس این تغییرات به یک سیگنال الکتریکی تبدیل می‌شود که متناسب با فشار است.

در اصل، این روشی هوشمندانه، دقیق و بسیار پاسخگو برای اندازه‌گیری فشار است.

مزایای سنسورهای فشار سیلیکونی دیفیوز

• حساسیت بالا: این سنسورها حتی کوچک‌ترین تغییرات فشار را نیز شناسایی می‌کنند که آن‌ها را برای کاربردهایی که نیاز به دقت دارند، ایده‌آل می‌سازد.
• محدوده وسیع: این سنسورها توانایی اندازه‌گیری فشارهای بسیار پایین تا فشارهای بسیار بالا را دارند.
• طراحی فشرده: کوچک اما قدرتمند، آن‌ها کوچک ولی قدرتمند، به راحتی در سیستم‌های فشرده جای می‌گیرند.
• پایداری دما: طراحی‌های مدرن، به لطف تکنیک‌های جبران‌سازی، توانایی سازگاری با دماهای مختلف را دارند و حداقل انحراف را نشان می‌دهند.
• مقاومت: این سنسورها بسیار مقاوم ساخته شده‌اند تا در شرایط سخت مانند لرزش بالا یا رطوبت زیاد دوام بیاورند.
• صرفه‌جویی در هزینه: عملکرد عالی در ازای قیمت مناسب.

  مشکلاتی که باید در نظر گرفته شوند

• تاثیر دما: بدون جبران‌سازی، ماده سیلیکونی می‌تواند تحت تاثیر تغییرات دما قرار بگیرد و باعث بروز خطا در عملکرد ترانسمیتر سطح غوطه‌ور شود.

  آسیب‌پذیری احتمالی: دیافراگم سیلیکونی نازک است، بنابراین ممکن است در برابر فشار مکانیکی شدید آسیب‌پذیر باشد.

• مقاومت شیمیایی محدود: تماس با برخی مواد خورنده ممکن است باعث تخریب سیلیکون در طول زمان شود. البته پوشش حفاظتی می‌تواند کمک کند.

چرا این فناوری را انتخاب کنید؟

اگر کاربرد شما دقت، زمان پاسخ‌دهی سریع و سنسوری که در شرایط مختلف عملکرد خوبی دارد را می‌طلبد، سنسور فشار سیلیکونی دیفیوز گزینه‌ای عالی است. همچنین اگر نگران محدودیت‌های آن هستید، بیشتر ترانسمیترهای فشار مدرن (مانند ترانسمیتر سطح هیدرواستاتیک سری PT220E) ویژگی‌هایی برای کاهش این ضعف‌ها دارند، ویژگی‌هایی مانند جبران دما و طراحی‌های مقاوم.

برای این سری لول ترانسمیتر هیدرواستاتیک، وقتی از فشار مرجع گیج (فشار نسبی) صحبت می‌کنیم، یعنی اندازه‌گیری فشار به فشار محیطی اطراف (فشار جو) ارجاع داده می‌شود. این فشار نشان می‌دهد که چقدر فشار نسبت به فشار هوای موجود در محیط اعمال می‌شود، چه بالاتر و چه پایین‌تر از فشار هوا.

در این نوع اندازه‌گیری، ترانسمیتر سطح غوطه‌ور یک منفذ کوچک دارد (که اغلب از طریق بدنه عبور می‌کند) که به آن امکان می‌دهد فشار جو را حس کند. به این ترتیب، فشاری که در خروجی می‌بینید، همیشه نسبت به فشار هوای محیط است و نه یک خلا مطلق.

مزایای فشار مرجع گیج

• کاربر پسند: خروجی مستقیماً با کاربردهای واقعی ارتباط دارد، بنابراین نیازی نیست که فشار جو را به طور جداگانه در نظر بگیرید.
• مقرون به صرفه: این روش ساده‌تر از انواع دیگر مرجع فشار است و هزینه‌ها را کاهش می‌دهد.
• کاربردهای متنوع: از سیستم‌های تهویه مطبوع تا خودروسازی و تولید، فشار گیج کاربرد وسیعی دارد.

اگر برنامه شما نیاز به اندازه‌گیری فشار توسط لول ترانسمیتر هیدرواستاتیک در یک خلا یا محیط مهر و موم شده‌ای دارد که فشار جو ثابت نیست (مانند محیط‌های با ارتفاع بالا یا عمق دریا)، ممکن است یک نوع مرجع دیگر مانند فشار مطلق یا فشار تفاضلی برای شما مناسب‌تر باشد.

محدوده فشار حداقل و حداکثر فشارهایی را که این ترانسمیتر سطح هیدرواستاتیک می‌تواند به طور قابل اعتماد اندازه‌گیری کند بیان می‌نماید. در این سری لول ترانسمیتر هیدرواستاتیک ، محدوده فشار در دو واحد مختلف برای راحتی بیشتر آورده شده است:

1. از ۱ – ۰ متر مربع آب تا از ۲۰۰ – ۰ متر مربع آب

   متر مربع آب یک واحد رایج برای اندازه‌گیری فشار، به‌ویژه در کاربردهای مایع است. این دامنه اندازه‌گیری نشان می‌دهد که ترانسمیتر سطح غوطه‌ور قادر است فشار معادل یک ستون آب به ارتفاع ۱ متر تا ۲۰۰ متر را اندازه‌گیری کند.

2. از ۱۰۰ – ۰ میلی‌بار تا ۲۰ – ۰ بار

   بار و میلی‌بار واحدهای رایج‌تری برای اندازه‌گیری فشار هستند. این به این معنی است که ترانسمیتر می‌تواند محدوده‌های فشار از بسیار کم (۱۰۰ میلی‌بار)‌ تا بسیار زیاد (۲۰ بار) را اندازه‌گیری کند.

این محدوده وسیع به ترانسمیتر سطح هیدرواستاتیک این امکان را می‌دهد که در کاربردهای متنوع و گوناگون استفاده شود. به‌طور خاص:

• کاربردهای فشار پایین: اندازه‌گیری سطح مایعات در مخازن کم عمق، نظارت بر تغییرات فشار کوچک در سیستم‌های حساس.
• کاربردهای فشار بالا: استفاده در مخازن عمیق، خطوط لوله تحت فشار، یا سیستم‌های صنعتی که نیاز به سنسورهای مقاوم دارند

هنگام انتخاب ترانسمیتر سطح غوطه‌ور، همیشه محدوده‌ای را انتخاب کنید که کمی بیشتر از فشار حداکثری باشد که سیستم شما با آن مواجه می‌شود. به عنوان مثال:

• اگر سیستم شما حدود ۱۵۰ میلی‌بار فشار دارد، محدوده ۲۰۰ – ۰ میلی‌بار ایده‌آل خواهد بود.
• اگر نیاز به نظارت بر فشار تا ۱۰ بار دارید، محدوده ۲۰ – ۰ بار به شما امکان ایمنی بیشتر را می‌دهد.

مشخصات عملکرد ترانسمیتر سطح غوطه‌ور Ziasiot سری PT220E ضد خوردگی

از دیگر ویژگی‌های مهم لول ترانسمیتر هیدرواستاتیک دقت می‌باشد که نشان نمی‌دهد خروجی ترانسمیتر فشار چقدر به فشار واقعی که اندازه‌گیری می‌شود، نزدیک است. مقادیر 0.1±%FS و 0.25±%FS و 0.5±%FS، که در دیتاشیت این سری ترانسمیتر سطح هیدرواستاتیک برای میزان دقت ذکر شده‌اند، نشان‌دهنده انحراف (خطا) ممکن به‌عنوان درصدی از محدوده کامل ترانسمیتر (FS) هستند.

اگر شما ترانسمیتر سطح غوطه‌ور با محدوده کامل ۰ تا ۱۰۰ بار انتخاب کنید، در این صورت:

• در 0.1±% FS ، حداکثر خطا ۰.۱± بار است.
• در 0.25±% FS ، حداکثر خطا ۰.۲۵± بار است.
• در 0.5±% FS ، حداکثر خطا ۰.۵± بار است.

دقت به‌طور مستقیم بر دقت اندازه‌گیری‌های فشار شما تاثیر می‌گذارد:

1. %±0.1FS: بسیار دقیق؛ برای کاربردهای حیاتی مانند آزمایشگاه‌های تحقیقاتی، فرآیندهای داروسازی یا هر اندازه‌گیری با ریسک بالا عالی است.
2. %±0.25FS: تعادل خوبی بین دقت و هزینه؛ کافی برای اکثر فرآیندهای صنعتی با ارائه دقت مناسب.
3. %±0.5FS: هنوز قابل اعتماد ولی مقرون به صرفه‌تر؛ مناسب برای برنامه‌هایی که دقت فوق‌العاده بالا ضروری نیست.
4. ثبات در سراسر محدوده: دقت ذکر شده برای کل محدوده فشار اعمال می‌شود. بنابراین حتی در فشارهای پایین‌تر، ترانسمیتر در داخل محدوده دقت مشخص باقی خواهد ماند.
5. تاثیر بر کالیبراسیون: اگر در سیستمی‌کار می‌کنید که در آن کالیبراسیون فشار کلیدی است، دقت بهتر نیاز به کالیبراسیون مجدد مکرر را کاهش می‌دهد.
6. هزینه در مقابل عملکرد: دقت بالاتر معمولاً با هزینه بالاتر همراه است، بنابراین انتخاب بهترین دقت بستگی به نیازهای خاص شما دارد.

پایداری بلند مدت به این اشاره دارد که چقدر ممکن است دقت لول ترانسمیتر هیدرواستاتیک به دلیل فرسایش یا کهنگی اجزای داخلی آن در طول زمان تغییر کند. در این سری لول ترانسمیتر هیدرواستاتیک، پایداری بلند مدت 0.2±%FS به صورت سالیانه می‌باشد و به این معناست که خروجی ترانسمیتر می‌تواند تا ۰.۲±٪ از محدوده کامل (FS) در هر سال انحراف پیدا کند.

از مزایای وجود پایداری بلند مدت در ویژگی‌های یک ترانسمیتر سطح غوطه‌ور می‌توان به موارد زیر اشاره کرد:

• ثبات بالا: نرخ انحراف کم مانند 0.2±%FS به صورت سالیانه اطمینان می‌دهد که ترانسمیتر برای مدت طولانی دقیق باقی می‌ماند و نیاز به کالیبراسیون مکرر کاهش می‌یابد.
• صرفه جویی در هزینه: با ثبات بیشتر، زمان و هزینه‌های نگهداری کاهش می‌یابد، به‌ویژه در کاربردهایی که کالیبراسیون در آن‌ها دشوار است (مانند مکان‌های دورافتاده یا خطرناک).
• پایداری: برای کاربردهایی که به اندازه‌گیری‌های دقیق در طول سال‌ها نیاز دارند، مانند فرآیندهای صنعتی یا نظارت بر محیط زیست، این امر بسیار مهم است.

در صنعت، ثبات 0.2±%FS در طول یک سال عالی است، به‌ویژه برای ترانسمیترهایی که ممکن است در معرض محیط‌های سخت قرار بگیرند. بسیاری از سنسورهای استاندارد ممکن است سریع‌تر دچار تغییر شوند و نیاز به کالیبراسیون مجدد هر چند ماه یک‌بار داشته باشند تا دقت خود را حفظ کنند.

فرض کنید شما در حال نظارت بر یک سیستم فشار هستید و به این دستگاه برای ایمنی عملیات تکیه دارید:

در سال اول، خوانش‌های شما در محدوده دقت اعلام‌شده باقی می‌مانند (مثلاً 0.1±%FS یا 0.25±%FS).

تا پایان سال دوم، تغییر کلی احتمالی می‌تواند 0.4±%FS باشد، اما این تغییر تدریجی است و احتمالاً قبل از این‌که این تغییر قابل توجه شود، شما مجدداً کالیبراسیون خواهید کرد.

زمان پاسخ‌گویی به سرعت واکنش ترانسمیتر فشار به تغییرات فشار و ارائه سیگنال خروجی پایدار اشاره دارد. در این سری، ترانسمیتر سطح هیدرواستاتیک در کمتر از ۳ میلی‌ثانیه (۰.۰۰۳ ثانیه) پاسخ می‌دهد.

زمان پاسخ‌گویی سریع در کاربردهایی که نظارت و کنترل بلادرنگ ضروری است، بسیار مهم می‌باشد. در این‌جا دلایل اهمیت آن آورده شده است:

• دقت در سیستم‌های دینامیک: در فرآیندهایی که فشار به سرعت تغییر می‌کند، مانند توربین‌ها، سیستم‌های هیدرولیک یا کنترل‌های پنوماتیک، یک پاسخ سریع، نظارت دقیق را تضمین می‌کند.
• ایمنی: واکنش‌های سریع می‌توانند از وقوع حوادث جلوگیری کنند، با فعال‌سازی هشدارها یا خاموش کردن سیستم‌ها وقتی که فشار از حد ایمن فراتر می‌رود.
• کارایی: در سیستم‌های خودکار، هرچه زمان پاسخ‌گویی سریع‌تر باشد، سیستم می‌تواند سریع‌تر تنظیمات خود را بهینه کرده و عملکرد بهتری داشته باشد.

برای اکثر ترانسمیترهای فشار صنعتی، زمان پاسخ گویی به طور معمول بسته به مدل و کاربرد بین ۱۰ میلی‌ثانیه تا ۱۰۰ میلی‌ثانیه است. این سری ترانسمیتر سطح هیدرواستاتیک با کمتر از ۳ میلی‌ثانیه یکی از سریع‌ترین‌های موجود است که آن را برای فرآیندهای با سرعت بالا ایده‌آل می‌کند.

برنامه‌هایی که از چنین زمان پاسخ‌گویی سریعی سود می‌برند عبارتند از:

× تست آزمایشگاهی: ثبت نوسانات سریع فشار در طول آزمایش‌ها.

× هیدرولیک و پنوماتیک: کنترل محرک‌ها و سوپاپ‌ها در میلی‌ثانیه.

× اتوماسیون فرآیند: واکنش سریع به تغییرات فشار برای حفظ عملیات پایدار.

× سیستم‌های ایمنی حیاتی: شناسایی و رسیدگی به افزایش فشار تقریباً بلافاصله.

بنابراین این زمان پاسخ‌گویی فوق‌العاده سریع، ترانسمیتر سطح هیدرواستاتیک را برای کاربردهایی که سرعت و دقت در آن‌ها ضروری است، ایده‌آل می‌کند. این ویژگی اطمینان می‌دهد که سیستم شما همیشه کارآمد، ایمن و پاسخگو خواهد بود.

مشخصات الکتریکی ترانسمیتر سطح غوطه‌ور Ziasiot سری PT220E ضد خوردگی

خروجی‌ها یک جنبه حیاتی از هر ترانسمیتر فشار هستند زیرا نحوه ارتباط دستگاه با سیستم برای ارائه خوانش‌های فشار را مشخص می‌کنند. لول ترانسمیتر هیدرواستاتیک ۳ نوع خروجی متفاوت را ساپورت می‌کند:

1. سیگنال جریانی ۴ تا ۲۰ میلی‌آمپر

   × ترانسمیتر سطح غوطه‌ور یک سیگنال جریان ارسال می‌کند که از ۴ میلی‌آمپر (فشار حداقل) تا ۲۰ میلی‌آمپر (فشار حداکثر) متغیر است.

   × سیگنال‌های جریان تحت تأثیر مسافت‌های طولانی یا نویز الکتریکی قرار نمی‌گیرند، که آن‌ها را بسیار قابل اعتماد می‌سازد.

   × این نوع خروجی در کاربردهای صنعتی رایج است و برای سیستم‌های آنالوگ مانند PLCها (کنترلرهای منطقی برنامه‌پذیر) ایده‌آل می‌باشد.

2. سیگنال ولتاژی ۰ تا ۱۰ ولت

   × ترانسمیتر سطح غوطه‌ور یک سیگنال ولتاژ ارسال می‌کند که از ۰ ولت (فشار حداقل) تا ۱۰ ولت (فشار حداکثر) متغیر است.

   × این خروجی ساده‌تر برای تفسیر و ادغام در سیستم‌هایی است که از حسگرها یا کنترلرهای ولتاژی استفاده می‌کنند.

   × برای مسافت‌های کوتاه‌تر یا محیط‌هایی با نویز الکتریکی کم‌تر مناسب است.

3. سیگنال ولتاژی ۰ تا ۵ ولت

   × مشابه خروجی ۱۰ – ۰ ولت دی سی است، اما با دامنه‌ای از ۰ ولت (فشار حداقل) تا ۵ ولت (فشار حداکثر).

   × ایده‌آل برای کاربردهایی است که دامنه ولتاژ پایین‌تر استاندارد است یا جایی که نیاز به مصرف توان پایین‌تر باشد.

کدام خروجی را انتخاب کنیم؟

• فاصله بین ترانسمیتر و کنترلر:

  ۴ تا ۲۰ میلی‌آمپر: بهترین گزینه برای کابل‌های طولانی (صدها متر) است و جریان در مسافت طولانی کاهش نمی‌یابد.

  ۰ تا ۱۰ ولت و ۰ تا ۵ ولت:‌ برای مسافت‌های کوتاه‌تر (چند متر) مناسب است، زیرا ممکن است افت ولتاژ در کابل‌های طولانی رخ دهد.

• نویز الکتریکی:

  ۴ تا ۲۰ میلی‌آمپر: نسبت به نویز مقاوم است و برای محیط‌های پر سر و صدا مانند کارخانه‌ها با ماشین‌آلات سنگین ایده‌آل است.

  ۰ تا ۱۰ ولت و ۰ تا ۵ ولت: بیشتر به تداخل نویز حساس است، اما در محیط‌های تمیز و کم‌نویز مناسب است.

• سازگاری سیستم:

  نوع ورودی کنترلر یا سیستم مانیتورینگ خود را بررسی کنید.

  ۴ تا ۲۰ میلی‌آمپر: در سیستم‌های صنعتی به طور گسترده‌ای پشتیبانی می‌شود.

  ۰ تا ۱۰ ولت و ۰ تا ۵ ولت: معمولاً در سیستم‌های HVAC، خودروسازی یا آزمایشگاهی که از سیستم‌های ولتاژی استفاده می‌کنند، به کار می‌رود.

• منبع تغذیه:

  ۴ تا ۲۰ میلی‌آمپر: نیاز به یک منبع تغذیه لوپ پاور دارد.

  خروجی‌های ولتاژ: ممکن است نیاز به سطوح ولتاژ خاص برای عملکرد داشته باشد.

• کاربردهای معمولی:

  ۴ تا ۲۰ میلی‌آمپر: اتوماسیون صنعتی، نفت و گاز، تصفیه خانه‌های آب، هر کاربردی که نیاز به دوام در مسافت‌های طولانی داشته باشد.

  ۰ تا ۱۰ ولت: سیستم‌های HVAC، تنظیمات آزمایشگاهی همه منظوره.

  ۰ تا ۵ ولت: دستگاه‌های باتری‌خور، سیستم‌های جمع‌وجور با نیاز به ولتاژ پایین.

شرایط محیطی ترانسمیتر سطح غوطه‌ور Ziasiot سری PT220E ضد خوردگی

دامنه دمای سیال به دمایی اشاره دارد که سیال (یا گازی) که در حال اندازه‌گیری فشار آن هستید، می‌تواند داشته باشد، به طوری که ترانسمیتر همچنان قادر به عملکرد صحیح و ارائه خوانش‌های دقیق باشد. برای ترانسمیتر سطح غوطه‌ور سری PT220E محدوده دمای سیال از ۲۵- تا ۸۵ درجه سانتی گراد می‌باشد.

هر ترانسمیتر فشار محدوده‌ای برای دما دارد که می‌تواند آن را تحمل کند. اگر دمای سیال خارج از این محدوده باشد:

• دقت ممکن است آسیب ببیند: سنسور ممکن است خوانش‌های نادرستی ارائه دهد.
• خطر آسیب: قرارگیری طولانی مدت در دماهای خارج از این محدوده می‌تواند باعث آسیب دائمی به سنسور شود.
• کاهش عمر مفید: کار در دماهای شدید می‌تواند مواد سازنده سنسور را در طول زمان فرسوده کند.

برای مثال اگر از این سری ترانسمیتر سطح هیدرواستاتیک در سیستمی استفاده شود که آب در دمای اتاق (۲۵ درجه سانتیگراد) در آن جریان دارد، سیستم کاملاً در دامنه دمای مجاز می‌باشد. اما اگر سیستم در حال اندازه‌گیری بخار با دمای ۱۲۰ درجه سانتیگراد باشد، این سری ترانسمیتر سطح هیدرواستاتیک مناسب نخواهد بود. برای چنین کاربردهایی، به یک ترانسمیتر با تحمل دمای بالاتر یا یک مکانیزم خنک‌کننده نیاز است.

اگر سیال‌ها خارج از این محدوده باشند چه اتفاقی می‌افتد؟

× زیر ۲۵- درجه سانتیگراد: اجزای داخلی سنسور ممکن است یخ بزنند و منجر به خرابی یا کاهش حساسیت شود.

× بالاتر از ۸۵ درجه سانتیگراد: گرمای بیش از حد ممکن است به عناصر حسگر یا قطعات الکترونیکی آسیب برساند.

بنابراین این سری لول ترانسمیتر هیدرواستاتیک برای کاربردهایی که در دامنه دمای مشخص شده قرار دارند، مانند فرآیندهای صنعتی استاندارد، تصفیه آب یا HVAC مناسب هستند.

درجه حفاظت IP مخفف Ingress Protection (حفاظت در برابر ورود) است و دو عدد بعد از آن نمایانگر سطح حفاظت دستگاه در برابر اشیای جامد و مایعات هستند. درجه حفاظت IP برای ترانسمیتر سطح غوطه‌ور سری PT220E، IP68 می‌باشد.

رقم اول محافظت در برابر مواد جامد را نشان می‌دهد و عدد ۶ در این رتبه یعنی دستگاه کاملاً ضد گرد و غبار است. هیچ گرد و غباری نمی‌تواند وارد ترانسمیتر شود، بنابراین دستگاه در محیط‌های دارای گرد و خاک یا ذرات معلق به خوبی کار می‌کند.

رقم دوم نشان‌دهنده حفاظت در برابر مایعات می باشد و عدد ۸ در این رتبه به این معنی است که دستگاه در برابر غوطه‌ور شدن مداوم در آب محافظت می‌شود. به طور معمول، این بدان معنی است که می‌توان آن‌را برای مدت طولانی بدون آسیب، اغلب در عمق ۱.۵ متری (یا بیشتر، بسته به مشخصات سازنده) در آب غوطه‌ور کرد.

این سطح بالای حفاظت باعث می‌شود که ترانسمیتر فشار در محیط‌های سخت و دشوار بسیار مقاوم و قابل اعتماد باشد زیرا:

• محافظت در برابر گرد و غبار: برای محیط‌های خاکی مانند کارخانه‌ها، تاسیسات خارجی یا مناطقی که شن و گرد و غبار معمول است، ایده‌آل است. در نتیجه نیازی به نگرانی درباره ورود گرد و خاک به ترانسمیتر سطح غوطه‌ور و تاثیر آن بر دقت سنجش نخواهید داشت.
• مقاوم در برابر آب: چه در معرض باران، پاشش یا غوطه‌وری در آب باشد، ترانسمیتر سطح هیدرواستاتیک بدون مشکل به کار خود ادامه می‌دهد. بنابراین برای کاربردهای خارجی یا محیط‌های مرطوب مانند تصفیه‌خانه‌ها یا سیستم‌های دریایی مناسب خواهد بود.

با درجه حفاظت IP68، این سری ترانسمیتر سطح غوطه‌ور واقعاً مقاوم است. این دستگاه برای مقابله با گرد و غبار، آب و شرایط سخت محیطی طراحی شده است. اگر در محیط‌هایی با گرد و غبار، آب یا هر دو کار می‌کنید، این گزینه انتخابی عالی از نظر دوام و قابلیت اطمینان می‌باشد.

محدوده دمای دیافراگم یکی دیگر از مشخصات حیاتی است که تاثیر زیادی بر عملکرد سنسور و دقت اندازه‌گیری دارد.

این محدوده به بازه دمایی اشاره دارد که مواد سازنده دیافراگم (قسمت انعطاف‌پذیر و حساس به فشار سنسور) می‌توانند به طور ایمن تحمل کنند و در این دماها همچنان عملکرد دقیق و قابل اعتمادی داشته باشند. در سریPT220E ، بازه دمایی دیافراگم ترانسمیتر سطح هیدرواستاتیک از ۲۵- تا ۸۵+ درجه سانتیگراد می‌باشد.

این بازه حداقل و حداکثر دماهایی که دیافراگم می‌تواند بدون آسیب دیدن، از دست دادن حساسیت یا به خطر افتادن دقت اندازه‌گیری‌ها تحمل کند را نشان می‌دهد.

دیافراگم بخش مهمی از سنسور فشار است زیرا تحت فشار تغییر شکل می‌دهد و سیگنالی را به قطعات الکترونیکی سنسور ارسال می‌کند. اگر دما بیش از حد بالا یا پایین برود، ممکن است باعث شود دیافراگم:

• تغییر شکل دهد یا انعطاف‌پذیری خود را از دست بدهد، که می‌تواند بر توانایی سنسور برای شناسایی دقیق فشار تأثیر بگذارد.
• ترک خورده یا شکسته شود که منجر به خرابی سنسور می‌شود.
• پاسخ سنسور به فشار تحت شرایط محیطی خاص تحت تأثیر قرار گیرد.

مشخصات مکانیکی ترانسمیتر سطح غوطه‌ور Ziasiot سری PT220E ضد خوردگی

ارتباط مکانیکی یکی از جنبه‌های اساسی ترانسمیتر فشار است، زیرا به کاربر کمک می‌کند تا سنسور فشار را به‌طور صحیح به سیستم خود متصل و از عملکرد دقیق آن اطمینان حاصل کند.

اتصال مکانیکی به روشی اشاره دارد که ترانسمیتر فشار به سیستم یا فرآیندی که در حال اندازه‌گیری فشار آن است، متصل می‌شود. این اتصال امکان نصب محکم ترانسمیتر را فراهم می‌کند و تضمین می‌کند که دیافراگم سنسور با سیال (مایع یا گاز) در سیستم تماس مستقیم دارد.

در این سری ترانسمیتر سطح هیدرواستاتیک، سه نوع اتصال مکانیکی موجود است:

1. اتصال غوطه‌ور (Submersible)

   × این نوع اتصال برای استفاده در برنامه‌هایی است که ترانسمیتر باید در مایعات غوطه‌ور باشد، مانند اندازه‌گیری فشار در مخازن، چاه‌ها یا منابع آبی.

   × معمولاً در اندازه‌گیری سطح آب استفاده می‌شود، جایی که ترانسمیتر باید در مایع غوطه‌ور باشد، اما قطعات الکترونیکی آن باید از آب محافظت شود.

   × به طور معمول ترانسمیتر سطح غوطه‌ور دارای بدنه مهر و موم شده برای جلوگیری از ورود آب است و دیافراگم می‌تواند فشار مایع را به صورت مستقیم اندازه‌گیری کند.

2. اتصال فلنج (Flange)

   × فلنج‌ها قطعات تخت و دیسک‌شکل و دارای سوراخ‌هایی برای پیچ‌ها هستند تا لول ترانسمیتر هیدرواستاتیک را به‌طور محکم و ایمن به لوله، مخزن یا هر دستگاه دیگری متصل کنند.

   × این نوع اتصال در در سیستم‌های پرفشار رایج است که نیاز به اتصال قوی و پایدار دارند.

   × اندازه‌های استاندارد فلنج ممکن است شامل استانداردهای ANSI یا DIN مانند DN50، DN100 باشد (بسته به قطر لوله یا مخزن).

   × اتصال فلنجی یک آب‌بندی محکم با سطح نصب را برای جلوگیری از نشت تضمین می‌کند.

3. اتصال رزوه‌ای (Threaded)

   × این نوع اتصال از رزوه‌ها برای اتصال ترانسمیتر به لوله یا مخزن استفاده می‌کند، دقیقاً مانند اتصال پیچ به مهره.

   × اتصالات رزوه‌ای معمولاً برای سیستم‌های کوچک‌تر یا جایی که نیاز به نصب و حذف آسان باشد، استفاده می‌شوند.

   × انواع رزوه‌ها عبارتند از:

   NPT (رزوه لوله ملی آمریکا): یک استاندارد رایج در ایالات متحده، دارای رزوه‌های مخروطی است که هنگام پیچ شدن، مهر و موم محکمی را ایجاد می‌کند.

   BSP (رزوه استاندارد ملی بریتانیا): یک نوع رزوه رایج در اروپا و سایر مناطق است که اغلب در تجهیزات صنعتی استفاده می‌شود.

   G (ISO 228): رزوه‌های موازی که در برخی از سیستم‌های اروپایی استفاده می‌شوند.

کدام نوع اتصال مکانیکی بهتر است؟

• اتصال غوطه‌ور: بهترین گزینه برای برنامه‌هایی که ترانسمیتر باید در مایعات غوطه‌ور باشد، مانند مخازن آب یا چاه‌ها. طراحی این نوع اتصال بر روی آب‌بندی محکم و اندازه‌گیری فشار در زیر آب متمرکز است.
• اتصال فلنج: مناسب برای سیستم‌های بزرگ، فشار بالا یا برنامه‌هایی که نیاز به نصب محکم روی لوله یا مخزن دارند و امکان تعمیر یا نگهداری آن‌ها مهم است و برای تعمیر و نگهداری نیاز به جداسازی قطعات باشد.

  × مزایا: مقاوم، بادوام و قابل جدا شدن برای نگهداری.

  × معایب: نیاز به فضای بیشتر و معمولاً برای لوله‌های با قطر بزرگ‌تر استفاده می‌شود.

• اتصال رزوه‌ای: عالی برای سیستم‌های کوچک‌تر که سهولت نصب و حذف اهمیت دارد.

  × مزایا: نصب سریع، مقرون به صرفه و متنوع برای کاربردهای کوچک.

  × معایب: ممکن است برای سیستم‌های بزرگتر و پرفشار مناسب نباشد مگر اینکه به طور خاص برای آن فشارها طراحی شده باشد.

اتصالات مکانیکی در ترانسمیتر سطح هیدرواستاتیک سری از جنس PTFE می‌باشند. PTFE مخفف پلی تترافلوئورواتیلن است، که یک نوع پلیمر مصنوعی است که از ترکیبات مبتنی بر فلورین ساخته شده. این ماده به‌طور رایج با نام برند تفلون شناخته می‌شود، نامی که بسیاری از افراد با ویژگی‌های نچسب آن را می‌شناسند.

PTFE به‌دلیل خواص شیمیایی و فیزیکی برجسته‌ای که دارد، برای برخی کاربردهای صنعتی خاص، از جمله ترانسمیترهای فشار، بسیار مناسب است. در اینجا دلایلی که باعث می‌شود PTFE یک انتخاب عالی باشد را بررسی می‌کنیم:

• مقاومت شیمیایی:

  PTFE در برابر طیف وسیعی از مواد شیمیایی و حلال‌ها، از جمله اسیدها، بازها و ترکیبات آلی، مقاومت بالایی دارد. این ویژگی آن را برای استفاده در محیط‌هایی که ترانسمیتر سطح هیدرواستاتیک ممکن است با مواد خورنده یا خطرناک در تماس باشد، مانند کارخانه‌های شیمیایی یا صنایع دارویی، ایده‌آل می‌کند.

• مقاومت دمایی بالا:

  PTFE می‌تواند دامنه دمایی وسیعی را تحمل کند، از دمای بسیار پایین (۲۰۰- درجه سانتیگراد) دمای بسیار بالا (۲۶۰+ درجه سانتیگراد). برای این سری لول ترانسمیتر هیدرواستاتیک، محدوده دمایی ۲۵- تا ۸۵+ درجه سانتیگراد به این معنی است که PTFE بدون تخریب در محیط‌های صنعتی معمولی پایدار می‌ماند و به درستی عمل می‌کند.

• خواص نچسب:

  PTFE خواص ضدچسبندگی دارد، به این معنی که مواد به سطح آن نمی‌چسبند. این ویژگی کمک می‌کند تا از انباشته شدن گرد و غبار یا آلودگی‌ها بر روی ترانسمیتر سطح غوطه‌ور جلوگیری شود و عملکرد آن بدون اختلال باقی بماند، به‌ویژه در کاربردهایی که جریان مایع یا گاز وجود دارد.

• عایق الکتریکی:

  PTFE دارای خواص دی‌الکتریک عالی است، به این معنی که یک عایق است و از تشکیل بارهای الکتریکی ناخواسته جلوگیری می‌کند. این ویژگی باعث می‌شود PTFE در جلوگیری از اتصال کوتاه یا نویز الکتریکی که می‌تواند بر دقت اندازه‌گیری‌های فشار توسط ترانسمیتر سطح غوطه‌ور تاثیر بگذارد، مفید باشد.

• دوام و انعطاف‌‌پذیری:

  PTFE بادوام است و می‌تواند در برابر سایش و پارگی در طول زمان مقاومت کند، که آن را برای استفاده در برنامه‌های صنعتی بلندمدت مناسب می‌سازد.

  همچنین انعطاف‌پذیر است که در برخی تنظیمات نصب، جایی که ممکن است نیاز به تغییرات شکل جزیی باشد، مفید است.

بنابراین PTFE ماده‌ای فوق‌العاده مقاوم، شیمیایی، ضدچسب و عایق الکتریکی است. در ترانسمیترهای فشار، این ماده باعث می‌شود که اتصالات ایمن و قابل اعتماد باقی بمانند، حتی در محیط‌های سخت. اگر با مواد خورنده، دماهای شدید یا نیاز به ماده‌ای مقاوم و غیرواکنش‌پذیر مواجه هستید، PTFE بهترین انتخاب است.

اتصال الکتریکی برای اطمینان از این که ترانسمیتر فشار به‌طور صحیح به سیستم الکتریکی شما متصل شود و اطلاعات فشار را به سیستم کنترل یا نظارتی ارسال کند، بسیار مهم است. اتصال الکتریکی به نحوه اتصال ترانسمیتر سطح هیدرواستاتیک به سیستم الکتریکی دیگر در سیستم اشاره دارد. این اتصال به ترانسمیتر سطح هیدرواستاتیک این امکان را می‌دهد که داده‌هایی مانند خوانش‌های فشار را به یک سیستم کنترل یا نظارتی ارسال کند. در سری PT220E دو نوع اتصال الکتریکی وجود دارد:

1. کابل خروجی

   یک اتصال ساده است که برای عبور کابل (چه کابلی که از قبل سیم‌کشی شده باشد و چه کابلی که خودتان آن را وصل کنید) از ترانسمیتر سطح غوطه‌ور به سیستم خارجی طراحی شده است.

   این خروجی معمولاً نقطه‌ای است که سیم‌کشی از بدنه ترانسمیتر سطح غوطه‌ور خارج می‌شود، که اتصال سنسور به سیستم کنترل یا نظارت را آسان می‌کند.

   مزایا:

   × اتصال ساده و تمیز که معمولاً در محیط‌هایی که سیم‌کشی ساده است، استفاده می‌شود.

   × نصب آسان، به‌ویژه در مواقعی که نیاز دارید کابل را به مکان خاصی هدایت کنید.

   معایب:

   ×حفاظت کمتری از محیط ارائه می‌دهد، چون کابل ممکن است بدون حفاظت اضافی در برابر عواملی مانند آب، گرد و غبار یا آسیب مکانیکی قرار گیرد.

2. Field housing with cable gland

   این نوع اتصال یک راه‌حل مقاوم‌تر و صنعتی‌تر است. این نوع اتصال دارای یک محفظه محافظ است که اتصال الکتریکی را پوشش می‌دهد و معمولاً برای نصب در فضای باز یا شرایط سخت طراحی شده است.

   کابل گلند یک وسیله مکانیکی است که کابل را در جایی که وارد بدنه می‌شود مهر و موم می‌کند، تا اتصال به‌طور محکم برقرار شود و از عوامل محیطی (مانند گرد و غبار، رطوبت و دماهای شدید) محافظت کند.

   این نوع اتصال معمولاً مقاوم‌تر است و می‌تواند در شرایط سخت‌تر مقاومت کند، در نتیجه محافظت اضافی برای قطعات الکتریکی داخلی فراهم می‌آورد.

   مزایا:

   × محفاظت بیشتر در برابر رطوبت، گرد و غبار و آسیب مکانیکی.

   × ایده‌آل برای محیط‌های صنعتی، خارجی یا خطرناک که در آن تجهیزات باید کاملاً مهر و موم شوند.

   × کابل گلند کمک می‌کند کابل به‌طور محکم وصل شود و از آسیب به سیم‌کشی در طول زمان جلوگیری می‌کند.

   معایب:

   × نصب آن ممکن است کمی پیچیده‌تر از کابل خروجی ساده باشد، زیرا باید بست به‌درستی مهر و موم شده و محکم شود تا حفاظت مناسب فراهم شود.

   × ممکن است برای کاربردهای ساده‌ای که حفاظت از محیط در آن‌ها مهم نیست، اضافی باشد.

در نتیجه اگر ترانسمیتر فشار شما در محیطی محافظت‌شده و کنترل‌شده (مثل محیط‌های داخلی یا فضاهای با دمای کنترل‌شده) نصب خواهد شد، کابل خروجی ساده کافی است.

ولی اگر سیستم شما در معرض شرایط سخت آب و هوایی، گرد و غبار یا استرس مکانیکی قرار دارد، Field housing with cable gland محافظت و امنیت بیشتری را فراهم می‌کند.

شرکت سازنده	Ziasiot
کشور سازنده	چین
سری	PT220E
نوع سنسور	ترانسمیتر فشار
اصل اندازه گیری	سنسور فشار سیلیکونی دیفیوز
فشار مرجع	گیج (نسبی)
دامنه اندازه گیری فشار	گیج: ۱ - ۰ متر مربع آب تا ۲۰۰ - ۰ متر مربع آب / ۱۰۰ - ۰ میلی‌بار تا ۲۰ - ۰ بار
حد پایین فشار	۰
حد بالای فشار (بار)	۲۰
حد پایین فشار (psi)	۰
حد بالای فشار (psi)	۲۹۰.۱
دقت	≤ ± 0.1 %FS ≤ ± 0.25 %FS ≤ ± 0.5 %FS
پایداری در بلند مدت	≤ ±0.2 %FS
جزییات پایداری در بلند مدت	±0.2 %FS/به صورت سالانه
قابلیت تنظیم	خیر
زمان پاسخگویی	< 3 ms
خروجی	سیگنال جریانی ۴ تا ۲۰ میلی آمپر سیگنال ولتاژی ۰ تا ۱۰ ولت سیگنال ولتاژی ۰ تا ۵ ولت
ولتاژ تغذیه	از ۱۲ تا ۳۰ ولت دی سی از ۱۲ تا ۳۲ ولت دی سی از ۱۵ تا ۳۰ ولت دی سی
حد پایین دمای سیال (°C)	-۲۵
حد بالای دمای سیال (°C)	۸۵
حد پایین دمای محیط (°C)	-۲۵
حد بالای دمای محیط (°C)	۸۵
درجه حفاظت	IP68
اتصال مکانیکی	غوطه‌ور فلنج رزوه شده
دارای اسنابر فشار	خیر
جنس اتصال مکانیکی	پُلی تترافلوئورو اتیلن
اتصال الکتریکی	کابل خروجی Field housing with cable gland
دارای نمایشگر	بله

کاربردهای سنسو فشار Ziasiot سری PT220E

کاربردها	صنایع
اندازه‌گیری سطح مایع خورنده	نفت و گاز
	شیمیایی
	پتروشیمی
	انرژی
	آب و فاضلاب
	مواد اولیه

نام فایل	لینک دانلود
دیتاشیت
