دستگاه فیلتر کردن مواد
اندازه گیری فشار تفاضلی (اختلاف فشار) جهت نظارت بر فیلتر | Filtering System
چالش

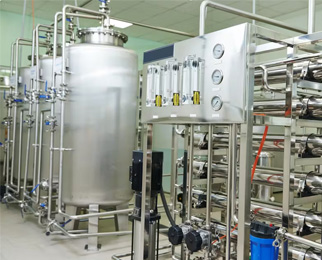

غالباً در ساخت داروها، مواد باید از یکدیگر جدا شوند یا شاید برخی از اجزای آنان رسوب کنند. یکی از روش های انجام این کار استفاده از سیستم های مخصوص فیلتراسیون است.
در صنعت داروسازی استفاده از فیلترینگ مواد نه تنها باعث بالا رفتن کیفیت محصول می شود بلکه در بعضی مواقع جزو واجبات فرایندهای این صنعت است. یکی از چالش های پیش روی مهندسان هنگام نظارت بر سیستم فیلتراسیون، آگاهی از تغییرات، دریافت فیدبک و عکس‌العمل سریع نسبت به نتایج بدست آمده می‌باشد. این کاربرد، نیازمند یک سیستم اندازه‌گیری دقیق، سریع و مطمئن، جهت نظارت بر فیلتر و مشخص نمودن زمان تعویض فیلتر ها می‌باشد.
اطلاعات فرآیند
محل اندازه‌گیری
لوله‌های ورود و خروج مواد
محدوده فشار فرآیند
۰ تا ۵+ بار
سیال
آب
محدوده دمای فرآیند
۰تا ۵۰+ درجه سانتی گراد
چالش های فرآيند
زمان پاسخگویی کوتاه در اندازه‌گیری
راه‌حل مناسب
هنگامی که فیلتر به درستی کار می کند، کیفیت و عملکرد محصولات در بهترین حالت خود قرار می گیرد. در سیستم های فیلتراسیون دارویی، حفظ کیفیت محصول و به حداکثر رساندن بازده به اندازه گیری دقیق اختلاف فشار دو طرف فیلتر بستگی دارد. بنابراین نظارت مداوم بر فشار تفاضلی فیلترها باعث می‌شود کیفیت فیلترها سنجیده و زمان تعویض آن ها نیز مشخص شود. در صورت عدم نظارت بر فیلترها و تعویض دیرهنگام، نتیجه کاهش کیفیت و حتی خراب شدن کامل بچ‌ها و محصولات است. برای رفع این چالش ها، توصیه می کنیم از “ترانسمیتر فشار تفاضلی” یا همان “ترانسمیتر اختلاف فشار DPT” استفاده کنید که نوع فناوری آن به طور خاص برای این کاربرد مناسب است.
ترانسمیتر فشار تفاضلی، اختلاف فشار استاتیک را در دو طرف فیلتر اندازه‌گیری می‌کند و متناسب با این اختلاف فشار، فیدبک را به صورت سیگنال الکتریکی به سیستم کنترل/نمایش ارسال می‌کند.
محیط فرآیند معمولاً شامل اندازه‌گیری فشار تفاضلی در مخازن با آب به عنوان سیال، در دمای فرآیند از ۰ تا ۵۰+ درجه سانتی‌گراد و فشار استاتیک تا ۵ بار است.
بسته به الزامات هر شرکت تولیدکننده، تاییدیه‌های بهداشتی نظیر 3A و EHEDG نیز در دسترس است.
این راه حل به حفظ راندمان بهینه فیلتر، به حداقل رساندن زمان خرابی و اطمینان از کارکرد مداوم و مقرون به صرفه فرآیند تولید کمک می کند.
چالش زمان پاسخگویی کوتاه در فیلتراسیون
زمان پاسخگویی سریع در اندازه‌گیری فشار تفاضلی، نظارت در لحظه عملکرد فیلتر را تضمین می‌کند، امکان تشخیص سریع گرفتگی‌ها، تنظیمات به موقع و بهبود بهینه‌سازی فرآیند را فراهم می‌کند. این امر، ایمنی را افزایش می‌دهد، فیلتراسیون ثابت را حفظ می‌کند و مطابقت با استانداردهای دارویی را تضمین می‌کند و خطرات خرابی و آلودگی را به حداقل می‌رساند.
محصولات پیشنهادی
ترانسمیتر فشار تفاضلی زیاس سری PT230 با یک هسته اندازه‌گیری دیفیوز سیلیکون که در یک ساختار فولاد ضد زنگ بادوام قرار گرفته است، برای اندازه‌گیری اختلاف فشار سیالات مایع و گازی طراحی شده است. طراحی جمع و جور آن مناسب فضاهای محدود است. با محدوده اندازه‌گیری گسترده و عملکرد دقیق، اندازه‌گیری دقیق را برای گازها و مایعات مختلف ارائه می‌دهد. کاربردها از اندازه‌گیری فشار مایع و گاز گرفته تا نظارت بر جریان در صنایعی مانند نفت و گاز، مواد شیمیایی، نیرو، آب و غیره را شامل می‌شود.
- کیفیت ساخت فوقالعاده
- متریال وتد پارت سازگار با آب و انواع هیدروکربن
- قابلیت اطمینان بالا، عملکرد دقیق و منحصربهفرد
- ثبات و تکرارپذیری عالی
- انحراف حرارتی بسیار کم
- دامنه اندازه‌گیری فشار: از ۱۰۰ – ۰ میلیبار تا ۵۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۱۰ – ۰ ولت و ۵ – ۰ ولت
- اتصال مکانیکی: G 1/2 , G 1/4, M20x1.5
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ (304)
ترانسمیتر اختلاف فشار هوشمند Ziasiot سری HL 3151D از کمپانی زیاسیوت، دارای فناوری حسگر سیلیکونی پیشرفته با دقت قابل توجه ۰.۰۷۵± FS% است. با خروجی سیگنال ۲۰ – ۴ میلی‌آمپر و پروتکل ارتباطی HART، در اندازه‌گیری فشار، فشار دیفرانسیل (DP) و سطح سنجی مایعات در محیط‌های صنعتی مختلف کاربرد دارد.
نقاط اسپن و صفر آن قابل تنظیم است و همراه با نسبت ترن داون ۱۰۰:۱، سازگاری با شرایط مختلف را تضمین می‌کند.
- کیفیت ساخت فوقالعاده
- متریال وتد پارت سازگار با LPG
- دقت ۰.۰۷۵± FS%
- قابلیت اطمینان بالا و عملکرد منحصربهفرد
- درجه محافظت ضد انفجار “i” و “d”
- تاییدیه های ضد انفجار ATEX و NEPSI
- انحراف حرارتی بسیار کم
- قابلیت اتصال به یونیت دیافراگم سیل
- دامنه اندازه‌گیری فشار: از ۱ – ۱- میلیبار تا ۴۰ – ۱- بار (اختلاف فشار) // از ۶۰ – ۶۰- میلیبار تا ۴۰ – ۱- بار (گیج)
- خروجی: ۲۰ – ۴ میلی آمپر با پروتکل HART
- اتصال الکتریکی: M20x1.5، 1/2-14 NPT
- جنس اتصال مکانیکی: SS316L، Hastelloy، Monel، Tantalum
ترانسمیتر فشار DP سری HL 3151LT از برند Ziasiot، مجهز به فناوری حسگر سیلیکونی، با دقت قابل توجه ۰.۰۷۵± FS%، خروجی سیگنال ۲۰ – ۴ میلی‌آمپر، همراه با پروتکل HART، اندازه‌گیری دقیق فشار گیج، فشار تفاضلی و سطح مایع را در فرآیندهای مختلف صنعتی تضمین می‌کند.
این سری با نقاط اسپن و صفر قابل تنظیم، نسبت ترن داون گسترده ۱۰۰:۱ را ارائه می‌دهد. ساخته شده از متریال بادوام از جمله فولاد ضد زنگ 316L، برای کاربردهای مختلف، از میادین نفتی گرفته تا تولید مواد غذایی، سازگار است.
- متریال وتد پارت سازگار با LPG
- دقت ۰.۰۷۵± FS%
- قابلیت اطمینان بالا و عملکرد منحصربهفرد
- درجه محافظت ضد انفجار “i” و “d”
- تاییدیه های ضد انفجار ATEX و NEPSI
- انحراف حرارتی بسیار کم
- همراه با فلنج
- دامنه اندازه‌گیری فشار: از ۶۰ – ۶۰- میلیبار تا ۱۰۰ – ۱- بار (اختلاف فشار)
- خروجی: ۲۰ – ۴ میلی آمپر با پروتکل HART
- اتصال الکتریکی: M20x1.5، 1/2-14 NPT
- اتصال مکانیکی: Flange
- جنس اتصال مکانیکی: SS316L، Hastelloy، Monel، Tantalum
ترانسمیتر اختلاف فشار Rosemount 3051S Coplanar با فناوری Coplanar طراحی شده است و راه‌حلی بی نظیر برای اندازه‌گیری فشار، جریان و سطح است. این پلتفرم مقیاس‌پذیر، که در پروتکل‌های ارتباطی سیمی و WirelessHART® موجود است، به طور یکپارچه با منیفولدها و انواع آب‌بندی ادغام می‌شود و عملکرد را برای اندازه‌گیری دقیق فشار تفاضلی، گیج و مطلق بهینه می‌کند. با پلتفرم SuperModule™، این ترانسمیتر در برابر فشار بیش از حد و اثرات فشار خط مقاومت می‌کند تا عملکرد بی نظیری را حفظ کند.
- فناوری Rosemount Coplanar جهت عملکرد بهینه اندازه‌گیری فشار، جریان و سطح تفاضلی
- ترانسمیتر به طور کامل مونتاژ و برای نصب و نگهداری ساده از نظر نشتی تست شده است
- قابلیت ادغام با پروتکل های 4-20 میلی آمپر HART وWirelessHART و FOUNDATION™ fieldbus برای انعطاف پذیری در انواع کاربرد
- نمایشگر از راه دور و رابط کاربری آسان جهت دسترسی به اطلاعات پردازش شده
- تنظیم محدوده اندازه‌گیری فشار: تا 200:1
- پروتکل های ارتباطی: 20-4 mA HART, WirelessHART®, FOUNDATION fieldbus
- محدوده اندازه‌گیری فشار: تفاضلی: تا 2000 psi (۱۳۷.۸۹ بار) / نسبی: تا 2000 psi (۱۳۷.۸۹ بار) / مطلق: تا 4000 psi (۲۷۵.۷۹ بار)
- جنس اتصال مکانیکی: 316L SST, Alloy C-276, Alloy 400, Tantalum, Gold-plated Alloy 400, Gold-plated 316L SST
ترانسمیتر فشار تفاضلی Rosemount 2051 Coplanar استاندارد صنعتی و پیشرو در صنعت برای اندازه‌گیری فشار تفاضلی و گیج است. این ترانسمیتر دارای گواهی ایمنی و دارای یک رابط کاربری با منوهای آسان برای پیکربندی داخلی است که به شما امکان می‌دهد به راحتی دستگاه را راه‌اندازی کنید. این دستگاه با فناوری اختراعی کوپلنار (coplanar) ثبت شده‌است، انعطاف‌پذیری در نصب را برای راه حل‌های اندازه‌گیری جریان یا اندازه‌گیری سطح به صورت یکپارچه ارائه می‌دهد. با فناوری WirelessHART®، می‌توانید نقاط اندازه‌گیری را به سرعت اضافه کنید، حتی از راه دور و مناطقی با دسترسی سخت.
- فناوری Rosemount Coplanar جهت عملکرد بهینه اندازه‌گیری فشار، جریان و سطح تفاضلی
- ترانسمیتر به طور کامل مونتاژ و برای نصب و نگهداری ساده از نظر نشتی تست شده است
- قابلیت ادغام با پروتکل های 4-20 میلی آمپر HART وWirelessHART و FOUNDATION™ fieldbus برای انعطاف پذیری در انواع کاربرد
- نمایشگر از راه دور و رابط کاربری آسان جهت دسترسی به اطلاعات پردازش شده
- تنظیم محدوده اندازه‌گیری فشار: تا 100:1
- درستی: تا ۰.۰۵٪ مقیاس کل
- پروتکل های ارتباطی: 20-4 mA HART®, WirelessHART®, FOUNDATION™ Fieldbus, PROFIBUS®, 1-5 V Low Power HART®
- محدوده اندازه‌گیری فشار: تفاضلی: تا 2000 psi (۱۳۷.۸۹ بار) / نسبی: تا 2000 psi (۱۳۷.۸۹ بار)
- جنس اتصال مکانیکی: 316L SST, Alloy C-276, Tantalum
