حوضچه برج خنک کننده
اندازه‌گیری سطح آب حوضچه برج خنک کننده (کولینگ تاور) | Cooling Tower Basin
چالش
در پایین برج خنک کننده (کولینگ تاور) نازل هایی برای تمیز کردن و خنک کردن آب گرم ورودی تعبیه شده است. همانطور که آب گرم شده در داخل برج خنک کننده پاشیده می شود، هوا را گرم می کند، که هوا منبسط می شود، و به سمت بالا جریان می یابد و جریانی به سمت بالا ایجاد می کند که هوای سرد تازه را از طریق کف باریک به بالا می کشد. حذف کننده های درفت داخل برج خنک کننده باعث می شود که آب خنک شده، قطرات را تشکیل دهد و دوباره به داخل حوضچه کولینگ تاور ببارد.
یکی از چالش‌های اولیه که ممکن است مهندسان در این کاربرد با آن مواجه شوند، حفظ اندازه‌گیری دقیق سطح در حوضچه کولینگ تاور است، به‌ویژه که با رطوبت و بخار بالا همراه است. وجود این عوامل می‌تواند موانعی را برای روش‌های اندازه‌گیری سطح مرسوم ایجاد کند که منجر به عدم دقت یا ناهماهنگی احتمالی در جمع‌آوری داده‌ها می‌شود. حصول اطمینان از اندازه گیری سطح قابل اعتماد و دقیق در چنین شرایطی برای بهینه سازی عملکرد سیستم برج خنک کننده و حفظ عملکرد کارآمد کل کارخانه بسیار مهم است.
اطلاعات فرآیند
محل اندازه‌گیری
حوضچه کولینگ تاور
محدوده فشار فرآیند
۰ تا ۰.۵+ بار
سیال
آب
محدوده دمای فرآیند
۲۰+ تا ۴۰+ درجه سانتی گراد
چالش های فرآيند
بخار و رطوبت بالا
راه‌حل مناسب
در پرداختن به چالش اندازه‌گیری دقیق سطح در حوضچه برج خنک‌کننده، که در آن رطوبت بالا، بخار و دماهای نوسانی چالش‌های مهمی ایجاد می‌کنند، یک راه‌حل سطح سنجی قابل اعتماد، بسیار مهم است. سطح آب در حوضچه برج خنک کننده باید به طور مداوم کنترل شود تا استفاده بهینه از پمپ های سیرکولاتور و فرآیند خنک کننده انجام شود.

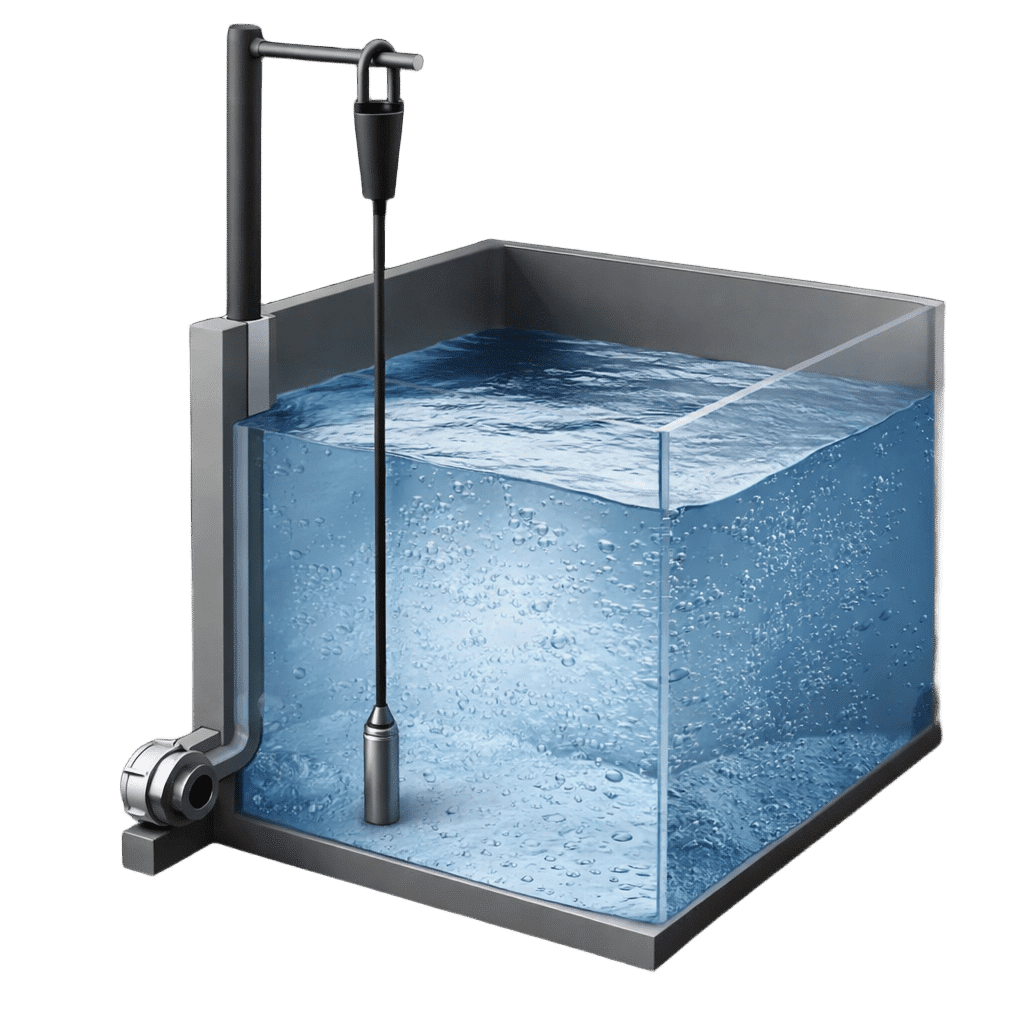

محصول پیشنهادی ما برای فرآیند ارتفاع سنجی، “سطح سنج هیدرواستاتیک” یا همان “سنسور فشار هیدرواستاتیک” است که به ساده‌ترین و بی‌چالش‌ترین تجهیز سطح سنجی مایعات معروف است. این ترانسمیتر ها که برای تحمل شرایط سخت از جمله قرار گرفتن در معرض رطوبت و بخار بالا طراحی شده اند، عملکرد دقیق و مطمئنی را حتی در چالش‌برانگیز‌ترین محیط های صنعتی نیز ارائه می دهند. با قابلیت عملکرد در محدوده دمایی سیال از ۲۰+ تا ۴۰+ درجه سانتی گراد، اندازه گیری دقیق و مداوم سطح را با وجود رطوبت بالا تضمین می کند. طراحی ساده آن، امکان غوطه ور شدن مستقیم در آب را فراهم می کند و امکان نظارت دقیق بر سطح آب در حوضچه برج خنک کننده را فراهم می کند.
محصولات پیشنهادی
لول ترانسمیتر هیدرواستاتیک سری PT220، یک راه‌حل تخصصی برای اندازه‌گیری دقیق سطح مایع، به ویژه برای کاربردهای غوطه‌وری و اندازه‌گیری سطح هیدرواستاتیک ساخته شده است. با حسگر اندازه‌گیری دیفیوز سیلیکون، در برابر تداخلات الکترومغناطیسی مقاوم است و دقت و قابلیت اطمینان را حتی در محیط‌های سخت صنعتی تضمین می‌کند. ساخته شده از فولاد ضد زنگ 316L، حفاظت IP68 آن دوام طولانی مدت سنسور را تضمین می‌کند.
- کیفیت بالا
- متریال وتد پارت سازگار با اکثر سیالات
- نصب و پیکرهبندی آسان
- پایداری طولانی مدت و عملکرد مناسب
- ثبات و تکرارپذیری عالی
- محدوده اندازه‌گیری فشار: ۰ تا ۱۰۰ میلیبار تا ۰ تا 25 بار (از ۰ تا ۱ متر آب تا ۰ تا 250 متر آب)
- خروجی: انواع سیگنال جریانی و ولتاژی
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)
- کابل ونتد در سایز های مختلف
سنسور هیدرواستاتیک Waterpilot FMX11 معمولا در کاربردهای محیطی برای اندازه‌گیری سطح هیدرواستاتیک استفاده می‌شود. این سنسور برای کاربردهای آب آشامیدنی تایید شده‌است و می‌تواند در چاه‌ها، مخازن ذخیره‌سازی، برج‌های آب، سدها، ایستگاه‌های اندازه‌گیری، دریاچه‌ها و رودخانه‌ها استفاده شود.
- سنسور سرامیکی با خلوص بالا مقاوم در برابر اضافه بار (99.9% Al2O3)
- بالاترین سطح دقت با استفاده از اصلاح چگالی جبران شده با دما
- نصب و پیکرهبندی آسان
- اندازه گیری همزمان سطح و دما با سنسور دمای Pt100
- قطر بیرونی کوچک ۲۲ میلی متری مناسب برای مصارف آب آشامیدنی و استفاده در چاه ها و چاه های با قطر کم
- اتصالات فرآیند: گیره آویزان، کابل ونتد
- محدوده دمایی: از ۱۰- تا ۷۰+ درجه سانتیگراد
- دامنه اندازه‌گیری فشار: از ۰ تا ۲۰ بار / ۲۰۰ متر آب
- دقت (FS%): ±۰.۵ ،±۰.۳۵
- گواهینامه های بین المللی حفاظت دربرابر انفجار، تاییدیه های دریایی، تاییدیه آب آشامیدنی
سطح سنج LMP 307 برای اندازه‌گیری مداوم سطح در آب و سیالات تمیز یا کمی آلوده طراحی شده‌است. این سنسور از جنس فولاد ضد زنگ با کیفیت بالا برای نیازهای اندازه‌گیری دقیق با ثبات طولانی مدت است. از ترانسمیتر فشار غوطه ور LMP 307 می‌توان در صنایع آب و فاضلاب (تصفیه شده) و نفت و گاز استفاده کرد.
- قابلیت سفارشیسازی به مدل ضد انفجار
- بالاترین سطح دقت با استفاده از اصلاح چگالی جبران شده با دما
- طول عمر و پایداری بلند مدت
- اثر حرارتی پایین
- قطر بیرونی ۲۶.۵ میلی متری
- انواع خروجی های آنالوگ جریانی و ولتاژی
- اتصالات فرآیند: گیره آویزان، کابل ونتد
- محدوده دمایی: از ۱۰- تا ۷۰+ درجه سانتیگراد
- دامنه اندازه‌گیری فشار: از ۰ تا ۱ متر آب تا ۰ تا ۲۵۰ متر آب
- دقت (FS%): ±۰.۲۵ ،±۰.۳۵، ±۰.۱
- گواهینامه های بین المللی حفاظت دربرابر انفجار، تاییدیه های دریایی، تاییدیه آب آشامیدنی
