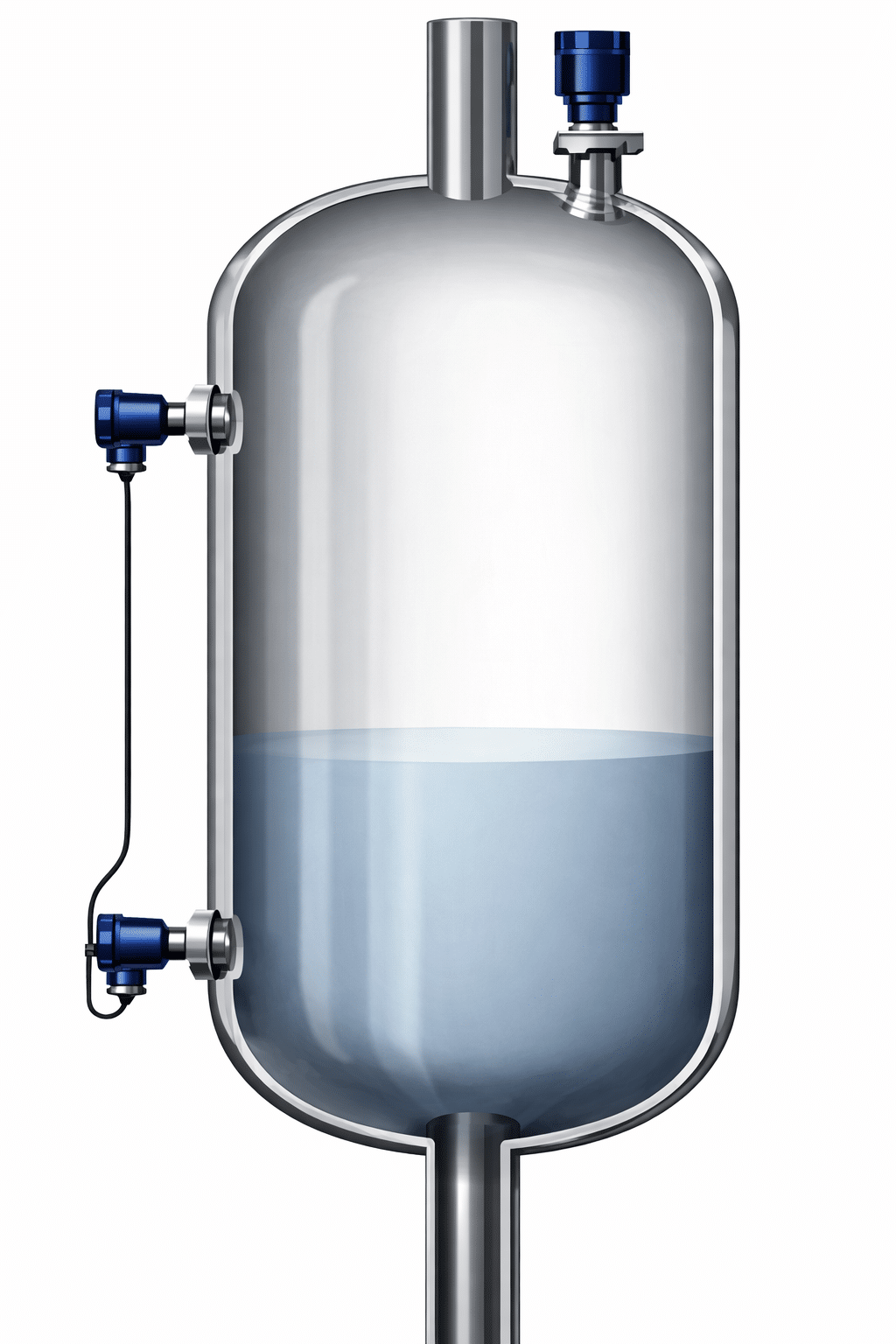

ناک اوت درام کمپرسور
اندازه‌گیری سطح در ناک اوت درام کمپرسور | Level Measurement in Compressor Knockout Drum
چالش
جداسازی سیال مایع-بخار که در یک ناک اوت درام کمپرسور رخ می دهد، ضایعات یا جریان خنک کننده را از بخارات فرآیند و کمپرسورها را از آب محافظت می کند. یکی از چالش‌های مهم مهندسین در این کاربرد، حفظ اندازه‌گیری دقیق سطح در میان تغییرات ویژگی های سیال است. وقتی سیال هیدروکربن یا آب است، خواص آن ها می‌تواند دائماً تغییر کند و باعث ناپایداری در سیال شود. این نوسانات می‌تواند ناشی از تغییرات دما یا حجم بالای بخار درون مخزن باشد. اطمینان از نظارت سطح قابل اعتماد برای جلوگیری از انتقال آب به کمپرسور، که می تواند منجر به خرابی پرهزینه و آسیب احتمالی تجهیزات شود، بسیار مهم است. مهندسان باید استراتژی هایی را برای کاهش تأثیر تغییر خواص سیال بر دقت اندازه گیری سطح، طراحی و از عملکرد روان سیستم بدون به خطر انداختن ایمنی یا کارایی اطمینان حاصل کنند.
اطلاعات فرآیند
محل اندازه‌گیری
مخزن
محدوده فشار فرآیند
۳+ تا ۱۰+ بار
سیال
هیدروکرین یا آب
محدوده دمای فرآیند
۶۰+ تا ۱۲۰+ درجه سانتی گراد
چالش های فرآيند
تغییرات ویژگی‌های سیال
راه‌حل مناسب

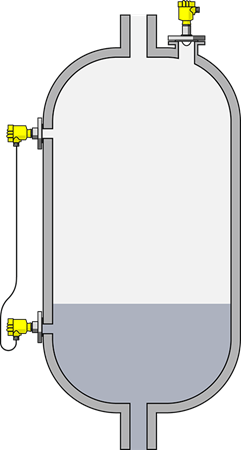

برای پرداختن به چالش حفظ اندازه‌گیری دقیق سطح در محیط داینامیک ناک اوت درام کمپرسور، استفاده از یک تجهیز دقیق، مقاوم و قابل اعتماد که برای تحمل شرایط مختلف طراحی شده باشد، ضروری است. با دمای فرآیند از ۶۰+ تا ۱۲۰+ درجه سانتی‌گراد، و فشارهای ۳+ تا ۱۰+ بار، همراه با پتانسیل تغییر خواص سیال، یک راه‌حل همه کاره بسیار مهم است. برای اندازه‌گیری سطح مخزن ناک اوت درام کمپرسور، به دلیل بسته‌بودن مخزن و وجود بخار در بالای مایع، پیشنهاد ما استفاده از “ترانسمیتر فشار تفاضلی” یا همان، “ترانسمیتر فشار DP” است که پورت HP آن به بخش فشار بالای مخزن ( پایین مخزن – جایی که مایع حضور دارد) و پورت LP آن به بخش فشار پایین مخزن متصل می‌شود (بالای مخزن – جایی که بخار حضور دارد).
“ترانسمیتر های اختلاف فشاری“ که در ذیل به شما پیشنهاد می‌کنیم، برای استفاده در چنین شرایط سختی طراحی شده‌اند و عملکرد و دوام استثنایی را ارائه می دهند. مقاومت شیمیایی بالای متریال وتد پارت آنان، طول عمر ترانسمیتر فشار DP را تضمین می کند و هزینه های تعمیر و نگهداری را کاهش می دهد و آن را به یک انتخاب مقرون به صرفه برای سطح سنجی مخزن شما تبدیل می کند. با نصب و کالیبراسیون صحیح این ترانسمیتر های فشار تفاضلی، از اندازه گیری سطح قابل اعتماد و دقیق علیرغم چالش های ناشی از تغییر ویژگی های سیال، اطمینان حاصل کنید.
متریال های سازگار با آب دریا
هنگامی که نوبت به انتخاب بهترین آلیاژهای متریال وتد پارت ترانسمیتر اختلاف فشار (قسمت هایی که با سیال در تماس هستند) برای تصفیه آب دریا برسد، بهترین آلیاژ ها:
- Stainless Steel 17-4 PH
- Tantalum
- Hastelloy C-276
هستند. اما یک قسمت از وتدپارت که غالباً هنگام سفارشی‌سازی متریال فراموش می‌شود، متریال آب‌بندی سنسور (Sealing) است. بهترین متریال های سازگار با آب دریا برای قسمت آب‌بندی ترانسمیتر به شرح زیر می‌باشند:
- EPDM
- Viton
