مخزن بالاست
اندازه‌گیری سطح در مخازن بالاست | Ballast tanks
چالش
تجهیزات حفاری یا پمپاژ شناور مانند سکوها یا FPSO ها با پر کردن یا خالی کردن مخازن بالاست با آب دریا تثبیت و بالانس می‌شوند. این اپراتورها را قادر می سازد تا به طور بحرانی و ایمن، موازنه و تراز یک کشتی را با توجه به نیازهای عملیاتی، بارگیری عرشه و شرایط دریا مدیریت کنند.
پیمایش در آب های متلاطم و اندازه گیری سطح مخزن بالاست که مبتنی بر آب دریا می باشد، عموماً چالشی غیرقابل اجتناب است. ماهیت خورنده آب دریا همراه با نوسانات فشار، تهدید قابل توجهی برای روش های اندازه‌گیری سنتی است. مهندسان باید از تجهیزاتی استفاده کنند که بتوانند در مقابل سیال خورنده آب دریا مقاومت کنند و در عین حال دقت و قابلیت اطمینان را در تشخیص سطح حفظ کنند. اطمینان از ایمنی و پایداری پلتفرم‌ها یا FPSO ها نیازمند رویکردهای نوآورانه برای غلبه بر این موانع است که نیازمند تعادل بین استحکام و دقت در ابزار دقیق و تکنیک‌های اندازه‌گیری است.
اطلاعات فرآیند
محل اندازه‌گیری
مخزن بالاست
محدوده فشار فرآیند
۰ تا ۵+ بار
سیال
آب دریا
محدوده دمای فرآیند
۴- تا ۳۰+ درجه سانتی گراد
چالش های فرآيند
آب دریای پرچالش و نوسات بالای فشار
راه‌حل مناسب

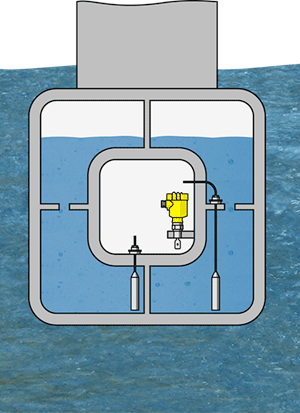

برای عملکرد بدون عیب سیستم بالاست و ایمنی پرسنل و تجهیزات روی برد، اندازه‌گیری سطح قابل اعتماد کاملاً ضروری است. راه‌حل پیشنهادی ما شامل استفاده از یک “پراب سطح هیدرواستاتیک” یا همان “ترانسمیتر فشار غوطه ور” است که برای مقاومت در برابر شرایط سختی که در عملیات های دریایی با آن مواجه می‌شویم، طراحی شده است.
ترانسمیتر های فشار غوطه ور با متریال های مقاوم و باکیفیتی ساخته می‌شوند تا قابلیت اطمینان طولانی مدت در اندازه‌گیری سطح در مخازن بالاست را ارائه دهد. توانایی آن برای عملکرد در محدوده دمایی ۴- تا ۳۰+ درجه سانتیگراد و تحمل نوسانات فشار تا ۵ بار، آن‌ها را به گزینه هایی ایده آل برای محیط های چالش برانگیز دریایی تبدیل می‌کنند. علاوه بر این، فرآیند نصب راحت، بدون دردسر و استقرار ساده، نظارت سریع و دقیق را تضمین می‌کند و در نهایت ایمنی و بالانس شناورها و سکو های دریایی را افزایش می‌دهد.
متریال های سازگار با آب دریا
هنگامی که نوبت به انتخاب بهترین آلیاژهای متریال وتد پارت ترانسمیتر فشار غوطه ور (قسمت هایی که با سیال در تماس هستند) برسد، بهترین آلیاژ ها:
- Stainless Steel 17-4 PH
- Tantalum
- Hastelloy C-276
هستند. اما یک قسمت از وتدپارت که غالباً هنگام سفارشی‌سازی متریال فراموش می‌شود، متریال آب‌بندی سنسور (Sealing) است. بهترین متریال های سازگار با آب دریا برای قسمت آب‌بندی ترانسمیتر به شرح زیر می‌باشند:
- EPDM
- Viton
محصولات پیشنهادی
لول ترانسمیتر هیدرواستاتیک سری PT220، یک راه‌حل تخصصی برای اندازه‌گیری دقیق سطح مایع، به ویژه برای کاربردهای غوطه‌وری و اندازه‌گیری سطح هیدرواستاتیک ساخته شده است. با حسگر اندازه‌گیری دیفیوز سیلیکون، در برابر تداخلات الکترومغناطیسی مقاوم است و دقت و قابلیت اطمینان را حتی در محیط‌های سخت صنعتی تضمین می‌کند. ساخته شده از فولاد ضد زنگ 316L، حفاظت IP68 آن دوام طولانی مدت سنسور را تضمین می‌کند.
- کیفیت بالا
- متریال وتد پارت سازگار با اکثر سیالات
- نصب و پیکرهبندی آسان
- پایداری طولانی مدت و عملکرد مناسب
- ثبات و تکرارپذیری عالی
- محدوده اندازه‌گیری فشار: ۰ تا ۱۰۰ میلیبار تا ۰ تا 25 بار (از ۰ تا ۱ متر آب تا ۰ تا 250 متر آب)
- خروجی: انواع سیگنال جریانی و ولتاژی
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)
- کابل ونتد در سایز های مختلف
سنسور هیدرواستاتیک Waterpilot FMX11 معمولا در کاربردهای محیطی برای اندازه‌گیری سطح هیدرواستاتیک استفاده می‌شود. این سنسور برای کاربردهای آب آشامیدنی تایید شده‌است و می‌تواند در چاه‌ها، مخازن ذخیره‌سازی، برج‌های آب، سدها، ایستگاه‌های اندازه‌گیری، دریاچه‌ها و رودخانه‌ها استفاده شود.
- سنسور سرامیکی با خلوص بالا مقاوم در برابر اضافه بار (99.9% Al2O3)
- بالاترین سطح دقت با استفاده از اصلاح چگالی جبران شده با دما
- نصب و پیکرهبندی آسان
- اندازه گیری همزمان سطح و دما با سنسور دمای Pt100
- قطر بیرونی کوچک ۲۲ میلی متری مناسب برای مصارف آب آشامیدنی و استفاده در چاه ها و چاه های با قطر کم
- اتصالات فرآیند: گیره آویزان، کابل ونتد
- محدوده دمایی: از ۱۰- تا ۷۰+ درجه سانتیگراد
- دامنه اندازه‌گیری فشار: از ۰ تا ۲۰ بار / ۲۰۰ متر آب
- دقت (FS%): ±۰.۵ ،±۰.۳۵
- گواهینامه های بین المللی حفاظت دربرابر انفجار، تاییدیه های دریایی، تاییدیه آب آشامیدنی
سطح سنج LMP 307 برای اندازه‌گیری مداوم سطح در آب و سیالات تمیز یا کمی آلوده طراحی شده‌است. این سنسور از جنس فولاد ضد زنگ با کیفیت بالا برای نیازهای اندازه‌گیری دقیق با ثبات طولانی مدت است. از ترانسمیتر فشار غوطه ور LMP 307 می‌توان در صنایع آب و فاضلاب (تصفیه شده) و نفت و گاز استفاده کرد.
- قابلیت سفارشی‌سازی به مدل ضد انفجار
- بالاترین سطح دقت با استفاده از اصلاح چگالی جبران شده با دما
- طول عمر و پایداری بلند مدت
- اثر حرارتی پایین
- قطر بیرونی ۲۶.۵ میلی متری
- انواع خروجی های آنالوگ جریانی و ولتاژی
- اتصالات فرآیند: گیره آویزان، کابل ونتد
- محدوده دمایی: از ۱۰- تا ۷۰+ درجه سانتیگراد
- دامنه اندازه‌گیری فشار: از ۰ تا ۱ متر آب تا ۰ تا ۲۵۰ متر آب
- دقت (FS%): ±۰.۲۵ ،±۰.۳۵، ±۰.۱
- گواهینامه های بین المللی حفاظت دربرابر انفجار، تاییدیه های دریایی، تاییدیه آب آشامیدنی
ترانسمیتر فشار سطح مایعات با نمایشگر ZHYQ سری PT124B-221 با تکنولوژی جبران‌کننده مدار دیجیتال می‌باشد که دارای نمایشگر است و برای کاربردهای هیدرولیکی توصیه می‌شود. از دیگر ویژگی‌های این ترانسمیتر پایداری بالا و قابلیت اعتماد آن است که این ترانسمیتر را جایگزین مناسبی برای برندهای معروف جهانی می‌سازد.
- کیفیت بالا
- متریال وتد پارت سازگار با آب تازه
- نصب و پیکرهبندی آسان
- پایداری طولانی مدت و عملکرد مناسب
- ثبات و تکرارپذیری عالی
- دارای نمایشگر (نمایش فشار در لحظه)
- محدوده اندازه‌گیری فشار: ۰ تا ۱۰۰ میلیبار تا ۰ تا ۵ بار (از ۰ تا ۱ متر آب تا ۰ تا ۵۰ متر آب)
- خروجی: انواع سیگنال جریانی و ولتاژی
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)
- کابل ونتد در سایز های مختلف
