مخزن وکیوم شکر
اندازه‌گیری سطح در مخزن وکیوم شکر | Sugar Vacuum Pan
چالش
فرآیندی که در یک مخزن وکیوم برای اطمینان از رشد کریستال های شکر طراحی شده است. سیروپ در بویلر بسته با لوله های بخار، گرم و پخته می‌شود و مایع آن استخراج می‌شود. محصول میانی ماگماست که مخلوطی از شکر بلوری و سیروپ است. این مخلوط سپس در یک مخزن نگهدارنده، به نام کریستالایزر ریخته می‌شود. در مخزن نگهدارنده، فرآیند خنک کردن و خشک کردن، ماده ای به نام ماسکویت ایجاد می‌کند که از آن شکر متبلور می‌شود. در فرآیند پیچیده حفظ کریستالیزاسیون بهینه شکر در یک مخزن وکیوم، مهندسان با چالش های مرتبط با خواص ذاتی سیروپ شکر مواجه می‌شوند. چالش در مدیریت نوسانات ویسکوزیته و چگالی سیروپ است، به ویژه هنگامی که آنها در طول فرآیند کریستالیزاسیون تکامل می‌یابند. این تغییرات می‌تواند تأثیر قابل توجهی بر بازده کلی فرآیند و به طور بالقوه، باعث ایجاد اختلال و تأثیر بر کیفیت محصول داشته باشد. علاوه بر این، وجود همزمان بخار و میعانات درون سیستم، لایه دیگری از پیچیدگی را معرفی می‌کند که نیازمند کنترل و مدیریت دقیق برای اطمینان از نتیجه تبلور مطلوب است. سطح در مخزن باید ثابت بماند، بنابراین اندازه گیری سطح قابل اعتماد در این کاربرد مورد نیاز است.
اطلاعات فرآیند
محل اندازه‌گیری
مخزن
محدوده فشار فرآیند
۱- تا ۳+ بار
سیال
سیروپ شکر
محدوده دمای فرآیند
۴۰+ تا ۵۰+ درجه سانتی گراد
چالش های فرآيند
تغییرات در ویسکوزیته و چگالی، بخار و میعانات
راه‌حل مناسب

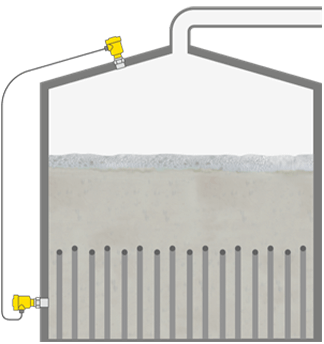

برای مقابله با چالش های ارائه شده توسط فرآیند دینامیک کریستالیزاسیون شکر در یک مخزن وکیوم، مهندسان به یک راه‌حل اندازه‌گیری سطح قابل اعتماد و دقیق نیاز دارند. شرایط سخت، از جمله محدوده دمای فرآیند ۴۰+ تا ۵۰+ درجه سانتی‌گراد و محدوده فشار فرآیند از ۱- تا ۳+ بار، نیاز به یک تجهیز دقیق و قابل اعتماد دارد که فشار را به راحتی در محدوده وکیوم اندازه‌گیری کند. راه حل پیشنهادی ما برای این کاربرد، استفاده از یک “ترانسمیتر فشار تفاضلی” یا همان “ترانسمیتر اختلاف فشار” است. این ترانسمیتر فشار تفاضلی باید به گونه‌ای نصب شود که در یک پورت، فشار سیال گاز یا هوای بالای مایع و در سمت دیگر، فشار مایع ماسکویت را اندازه‌گیری کند. بدین صورت، ترانسمیتر، تفاوت دو لاین فشار و بالایی را محاسبه می‌کند که توسط مقدار این اختلاف، سطح محاسبه خواهد شد. شما میتوانید برای مشاهده نحوه اندازه‌گیری سطح مایعات در مخازن توسط ترانسمیتر اختلاف فشار، به راهنمای زیر مراجعه کنید.
یک ترانسمیتر فشار تفاضلی با توانایی اندازه‌گیری دقیق سطح در مخزن، حتی در صورت تغییر ویسکوزیته و چگالی سیروپ شکر، تضمین می کند که فرآیند کریستالیزاسیون ثابت و کارآمد باقی می ماند. ترجیحاً، توصیه می‌کنیم از ترانسمیتر اختلاف فشاری استفاده کنید که دارای تاییدیه های EC 1935/2004 و FDA باشد. علاوه بر این، طراحی کاربرپسند ترانسمیتر اختلاف فشار امکان نصب و راه‌اندازی ساده را فراهم می‌کند، و آن را به انتخابی عملی برای مهندسانی تبدیل می‌کند که به دنبال راه حلی دقیق و قابل اعتماد برای حفظ اندازه گیری سطح در مخزن وکیوم شکر هستند.
محصولات پیشنهادی
ترانسمیتر فشار تفاضلی زیاس سری PT230 با یک هسته اندازه‌گیری دیفیوز سیلیکون که در یک ساختار فولاد ضد زنگ بادوام قرار گرفته است، برای اندازه‌گیری اختلاف فشار سیالات مایع و گازی طراحی شده است. طراحی جمع و جور آن مناسب فضاهای محدود است. با محدوده اندازه‌گیری گسترده و عملکرد دقیق، اندازه‌گیری دقیق را برای گازها و مایعات مختلف ارائه می‌دهد. کاربردها از اندازه‌گیری فشار مایع و گاز گرفته تا نظارت بر جریان در صنایعی مانند نفت و گاز، مواد شیمیایی، نیرو، آب و غیره را شامل می‌شود.
- کیفیت ساخت فوقالعاده
- متریال وتد پارت سازگار با آب و انواع هیدروکربن
- قابلیت اطمینان بالا، عملکرد دقیق و منحصربهفرد
- ثبات و تکرارپذیری عالی
- انحراف حرارتی بسیار کم
- دامنه اندازه‌گیری فشار: از ۱۰۰ – ۰ میلیبار تا ۵۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۱۰ – ۰ ولت و ۵ – ۰ ولت
- اتصال مکانیکی: G 1/2 , G 1/4, M20x1.5
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ (304)
از ترانسمیتر فشار اختلاف فشار مدل PT124B-3501 ساخت برند ZHYQ می‌توان برای اندازه‌گیری فلوی مایع و گاز و همچنین اندازه‌گیری سطح، چگالی و فشار مایع استفاده کرد. مدل PT124B-3501 یک سیگنال ۴ تا ۲۰ میلی‌آمپر هارت مربوط به اختلاف فشار اندازه‌گیری شده را به‌عنوان خروجی ارائه می‌کند. ترانسمیتر فشار تفاضلی PT124B-3501 همچنین قابلیت راه‌اندازی و نظارت از راه دور از طریق ارتباط با ترمینال مدل RST375 یا مودم RSM100 را نیز دارد.
- کیفیت بالا
- متریال وتد پارت سازگار با آب دریا
- نصب و پیکرهبندی آسان
- پایداری طولانی مدت و عملکرد فوقالعاده در برابر فشار استاتیک
- ثبات و تکرارپذیری عالی
- انحراف حرارتی بسیار کم
- محدوده اندازه‌گیری فشار: ۰ تا ۱ میلیبار تا ۰ تا ۲۰ بار
- خروجی: ۲۰-۴ میلی آمپر هارت
- اتصال مکانیکی: Flange, G 1/2″, 7/16″-20 UNF
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، هستلوی C-276، تانتال
ترانسمیتر فشار تفاضلی ZHYQ مدل PT124B-3503 از نوع دیافراگمی است که دیافراگم این ترانسمیتر اختلاف فشار برای جلوگیری از ورود سیال به داخل پورت فشار، رسوب و ایجاد مشکلات ثانویه طراحی شده‌است. از مدل PT124B-3503 می‌توان برای اندازه‌گیری فلوی مایع و گاز همچنین سطح، چگالی و فشار مایع استفاده کرد.
PT124B-3503 یک سیگنال ۴ تا ۲۰ میلی‌آمپر هارت مربوط به اختلاف فشار اندازه‌گیری شده را به عنوان خروجی ارائه می‌دهد.
- عملکرد anti-jamming قدرتمند
- زمان پاسخگویی پایین
- پایداری طولانی مدت و عملکرد فوقالعاده در برابر فشار استاتیک
- انحراف حرارتی بسیار پایین
- کیفیت ساخت فوقالعاده
- ترانسدیوسر دما یکپارچه داخلی با حساسیت بالا
- محدوده اندازه‌گیری فشار: از ۰ تا ۱۰ میلی بار تا ۰ تا ۲۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر هارت
- اتصال مکانیکی: Diaphragm seal and capillary, Clamp, Flange, 7/16″-20 UNF
- جنس اتصال مکانیکی: SS304، SS316L، Hastelloy C-276، Tantalum، Polytetrafluoroethylene
ترانسمیتر اختلاف فشار Rosemount 3051S Coplanar با فناوری Coplanar طراحی شده است و راه‌حلی بی نظیر برای اندازه‌گیری فشار، جریان و سطح است. این پلتفرم مقیاس‌پذیر، که در پروتکل‌های ارتباطی سیمی و WirelessHART® موجود است، به طور یکپارچه با منیفولدها و انواع آب‌بندی ادغام می‌شود و عملکرد را برای اندازه‌گیری دقیق فشار تفاضلی، گیج و مطلق بهینه می‌کند. با پلتفرم SuperModule™، این ترانسمیتر در برابر فشار بیش از حد و اثرات فشار خط مقاومت می‌کند تا عملکرد بی نظیری را حفظ کند.
- فناوری Rosemount Coplanar جهت عملکرد بهینه اندازه‌گیری فشار، جریان و سطح تفاضلی
- ترانسمیتر به طور کامل مونتاژ و برای نصب و نگهداری ساده از نظر نشتی تست شده است
- قابلیت ادغام با پروتکل های 4-20 میلی آمپر HART وWirelessHART و FOUNDATION™ fieldbus برای انعطاف پذیری در انواع کاربرد
- نمایشگر از راه دور و رابط کاربری آسان جهت دسترسی به اطلاعات پردازش شده
- تنظیم محدوده اندازه‌گیری فشار: تا 200:1
- پروتکل های ارتباطی: 20-4 mA HART, WirelessHART®, FOUNDATION fieldbus
- محدوده اندازه‌گیری فشار: تفاضلی: تا 2000 psi (۱۳۷.۸۹ بار) / نسبی: تا 2000 psi (۱۳۷.۸۹ بار) / مطلق: تا 4000 psi (۲۷۵.۷۹ بار)
- جنس اتصال مکانیکی: 316L SST, Alloy C-276, Alloy 400, Tantalum, Gold-plated Alloy 400, Gold-plated 316L SST
ترانسمیتر فشار تفاضلی Rosemount 2051 Coplanar استاندارد صنعتی و پیشرو در صنعت برای اندازه‌گیری فشار تفاضلی و گیج است. این ترانسمیتر دارای گواهی ایمنی و دارای یک رابط کاربری با منوهای آسان برای پیکربندی داخلی است که به شما امکان می‌دهد به راحتی دستگاه را راه‌اندازی کنید. این دستگاه با فناوری اختراعی کوپلنار (coplanar) ثبت شده‌است، انعطاف‌پذیری در نصب را برای راه حل‌های اندازه‌گیری جریان یا اندازه‌گیری سطح به صورت یکپارچه ارائه می‌دهد. با فناوری WirelessHART®، میتوانید نقاط اندازه‌گیری را به سرعت اضافه کنید، حتی از راه دور و مناطقی با دسترسی سخت.
- فناوری Rosemount Coplanar جهت عملکرد بهینه اندازه‌گیری فشار، جریان و سطح تفاضلی
- ترانسمیتر به طور کامل مونتاژ و برای نصب و نگهداری ساده از نظر نشتی تست شده است
- قابلیت ادغام با پروتکل های 4-20 میلی آمپر HART وWirelessHART و FOUNDATION™ fieldbus برای انعطاف پذیری در انواع کاربرد
- نمایشگر از راه دور و رابط کاربری آسان جهت دسترسی به اطلاعات پردازش شده
- تنظیم محدوده اندازه‌گیری فشار: تا 100:1
- درستی: تا ۰.۰۵٪ مقیاس کل
- پروتکل های ارتباطی: 20-4 mA HART®, WirelessHART®, FOUNDATION™ Fieldbus, PROFIBUS®, 1-5 V Low Power HART®
- محدوده اندازه‌گیری فشار: تفاضلی: تا 2000 psi (۱۳۷.۸۹ بار) / نسبی: تا 2000 psi (۱۳۷.۸۹ بار)
- جنس اتصال مکانیکی: 316L SST, Alloy C-276, Tantalum
