دیافراگم سیل – آشنایی کامل، متریال ها، انواع مختلف

دیافراگم سیل ها چرا و چه موقعی

دیافراگم سیل محدود به کاربرد یا صنعت خاصی نیست و در صنایع مختلف به کار می رود. هر جا که سیال یا محیط اندازه گیری چالش برانگیز باشد این دیافراگم سیل ها هستند که به کمک تجهیزات اندازه گیری می آیند.

در زیر سناریوهایی که در آن دیافراگم سیل ها به کار می روند آورده شده است:

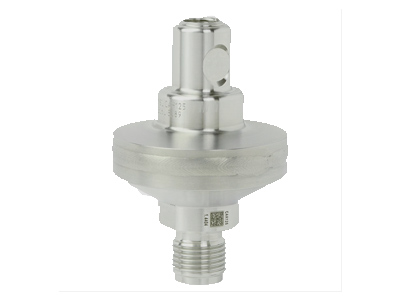

جداسازی سیالات فرآیندی

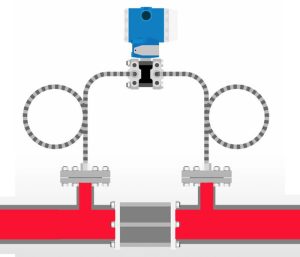

دیافراگم سیل به عنوان مانع مکانیکی عمل می کند و از تماس مستقیم ابزارهای اندازه گیری فشار با سیالات فرآیند جلوگیری می کند.

به عنوان مثال اگر مایع فرآیند به آلودگی حساس باشد و خطر آلوده شدن بچ وجود داشته باشد از دیافراگم سیل استفاده می شود. موارد دیگر اگر سیال فرایند یا محیط اطراف فرایند برای تجهیز اندازه گیری خطرناک و آسیب زا باشد دیافراگم سیل باعث ایجاد فاصله امن بین فرایند و تجهیز می شود.

مدیریت مواد سمی، خورنده، یا با دمای بالا

در فرآیندهایی که شامل مواد سمی یا خورنده مانند اسیدهای قوی، قلیاها یا هیدروکربن‌ها می‌شود، دیافراگم‌ سیل از ورود این مواد و آسیب رساندن به تجهیز (مثلا گیج فشار) جلوگیری می‌کند.

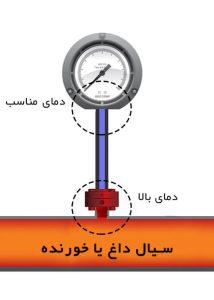

علاوه بر این، برای سیالات با دمای بالا، مایع پرکننده داخل مجموعه دیافراگم سیل به عنوان یک بافر عمل می کند و باعث می شود تجهیز اندازه گیری در دمای امن کار کند.

جلوگیری از گرفتگی و یخ زدگی

برای سیالات مستعد انجماد، تبلور یا انجماد در دمای محیط، دیافراگم سیل با جدا کردن دستگاه از چنین چالش‌هایی به حفظ خوانش فشار ثابت کمک می‌کند.

استفاده از سیل ها به ویژه در محیط‌هایی با نوسانات مکرر دما یا در فرآیندهای مربوط به محیط‌های چسبناک بسیار کمک کننده است.

کاربرد در دوغاب و فرآیندهای بهداشتی

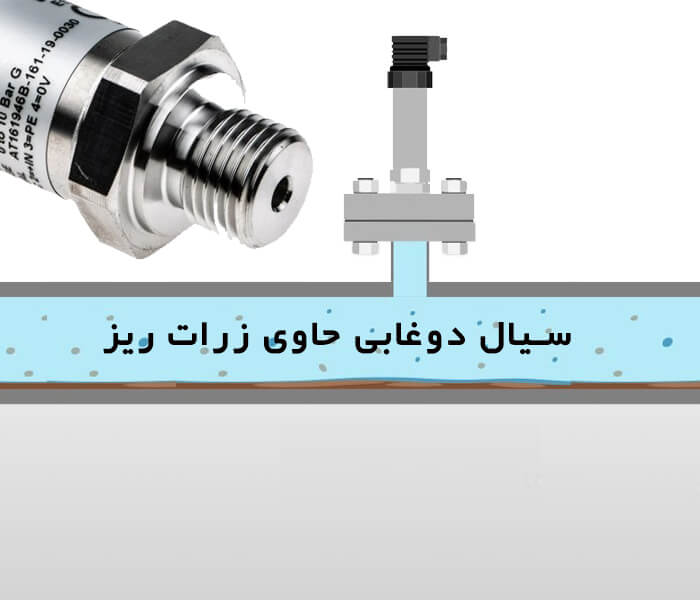

دیافراگم سیل ها در کاربردهای دوغاب ضروری هستند، جایی که ذرات موجود در سیال می توانند پورت های فشار ابزار را مسدود کنند یا به آن ها آسیب بزنند.

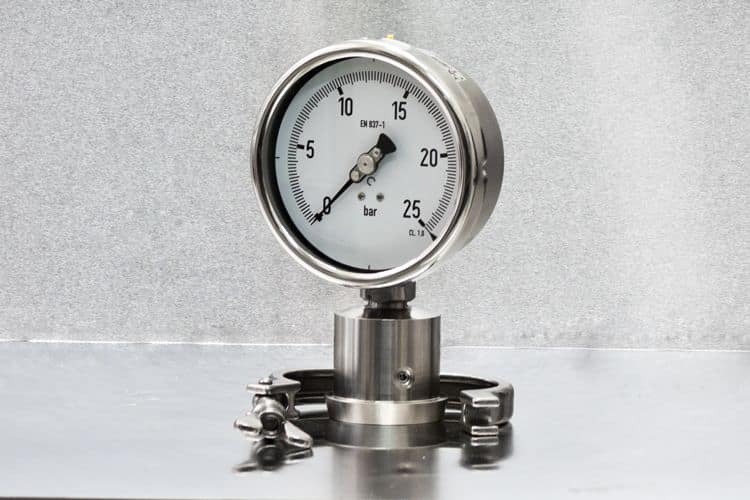

دیافراگم سیل در فرآیندهای بهداشتی، مانند صنایع غذایی، آشامیدنی یا دارویی، از تجمع سیالهای فرآیندی در پورت های فشار جلوگیری می کنند و باعث حفظ بهداشت و رعایت استانداردهای سختگیرانه صنعتی می شوند.

نحوه کار دیافراگم سیل

دیافراگم سیل به عنوان مانع محافظ عمل می کند که فشار را از سیال فرآیند به ابزار اندازه گیری (عموما ترانسمیترهای فشار ←، گیج های فشار و…) منتقل می کند و از تماس مستقیم ابزار اندازه گیری و سیال جلوگیری می کند.

این مکانیسم خوانش دقیق را حتی در شرایط سخت یا چالش برانگیز فرآیند تضمین می کند. در زیر توضیحی در مورد نحوه کار دیافراگم سیل ارائه شده است که اجزای اصلی و اصول آنها را پوشش می دهد:

جداسازی مکانیکی و پر از مایع

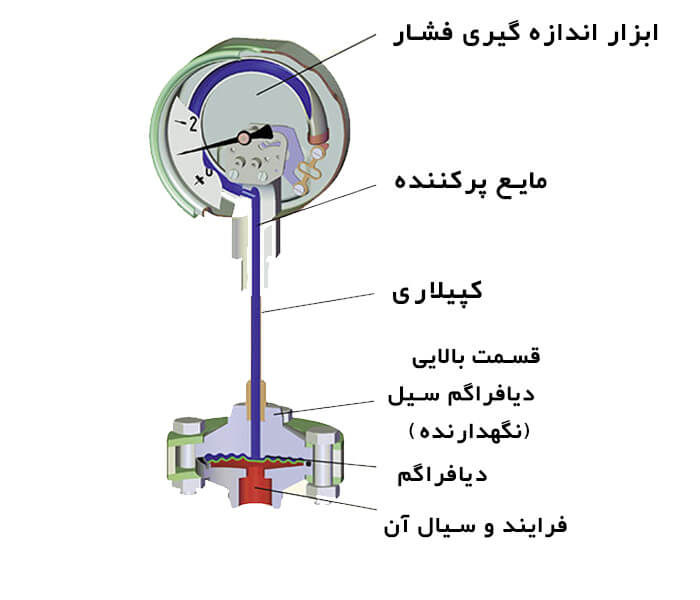

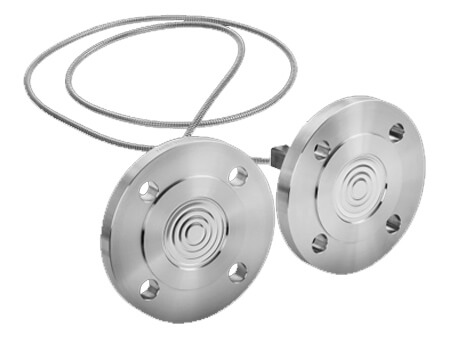

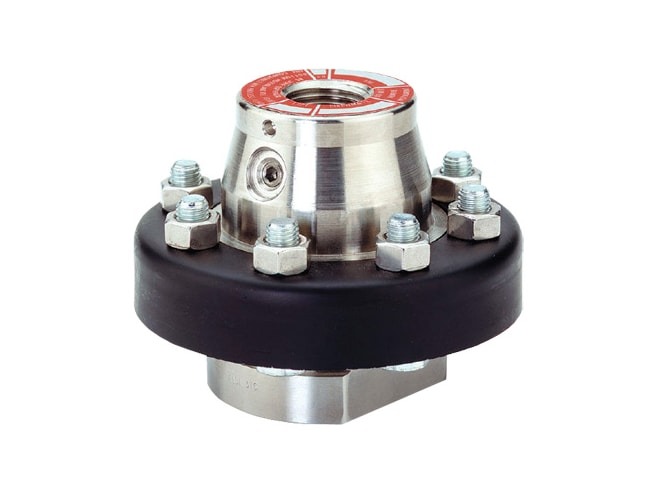

دیافراگم سیل شامل یک غشای انعطاف پذیر است که بین دو فلنج قرار گرفته است. قسمت پایینی دیافراگم در معرض مایع فرآیند قرار دارد، در حالی که قسمت بالایی حاوی یک مایع پرکننده است که معمولاً یک مایع غیر قابل اشتعال مانند روغن سیلیکون است. این طرح از نظر فیزیکی ابزار را از محیط فرآیند جدا می کند و از آسیب یا آلودگی جلوگیری می کند.

اصول انتقال فشار

هنگامی که سیال فرآیند به دیافراگم فشار وارد می کند، بر اساس تغییرات فشار، به سمت بالا یا پایین منحرف می شود. این حرکت از طریق مایع پرکننده به ابزار اندازه گیری مانند گیج، ترانسمیتر یا ترانسدیوسر منتقل می شود. انعطاف پذیری دیافراگم انتقال دقیق فشار را تضمین می کند.

نقش مایع پرکننده سیل

مایع پرکننده دیافراگم سیل در انتقال موثر فشار و حفظ ایمنی ابزار بسیار مهم است. باید انبساط حرارتی کم، فشار بخار کم و سازگاری شیمیایی با مواد دیافراگم و سیال فرآیند داشته باشد.

در موارد پارگی دیافراگم، مایع سیل نباید فرآیند را آلوده کند یا با آن واکنش نامطلوب نشان دهد.
