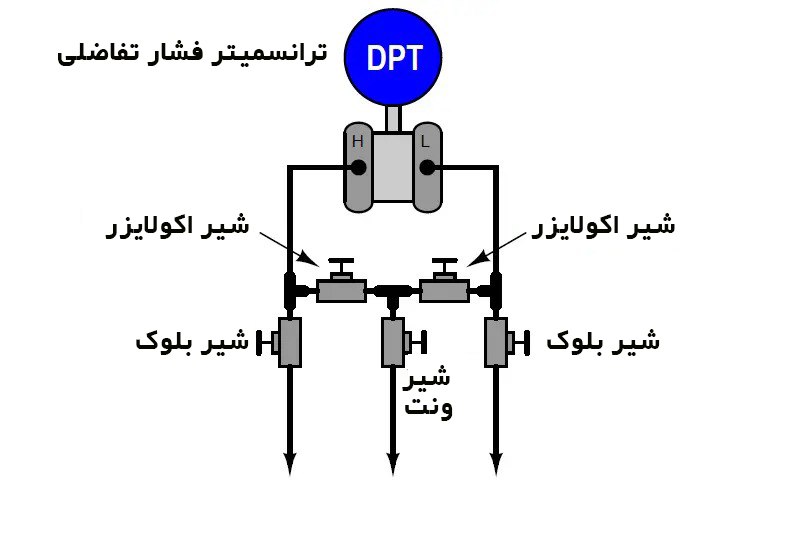

برخی از ترانسمیترهای فشار تفاضلی مجهز به منیفولدهای 5 راهه هستند. این شبکه های شیرها امکان مسدود کردن، یکسان سازی و تخلیه دو پورت فشار ترانسمیتر را فراهم می کنند، دریچه ها به این شکل قرار می گیرند:
شیر منیفولد 5 راهه

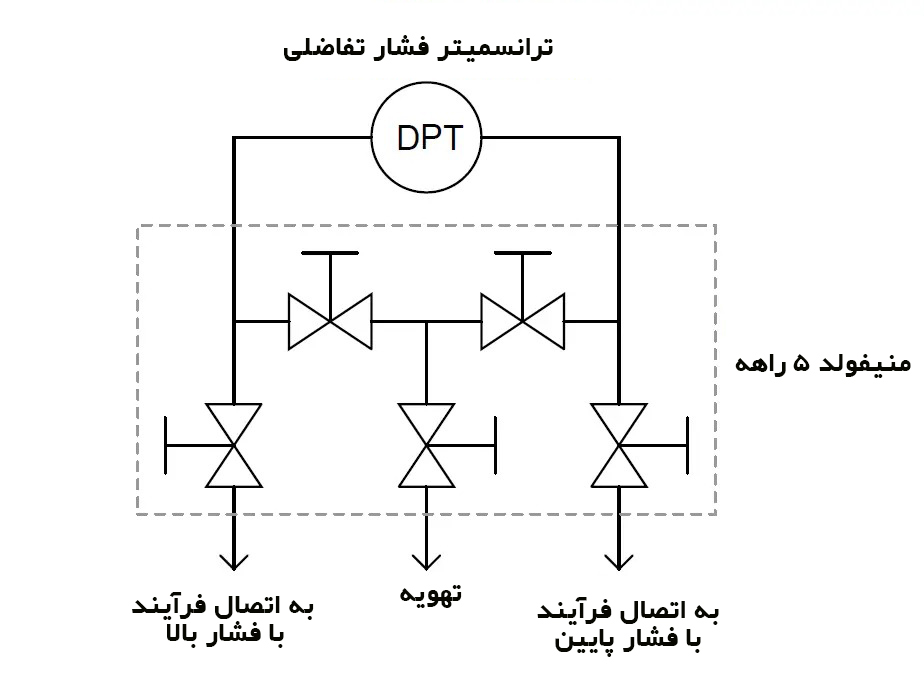

با استفاده از نمادهای استاندارد P&ID – معادل ابزار دقیق یک نمودار شماتیک الکتریکی – آرایش ترانسمیتر و منیفولد به شکل زیر است:
سوال
موقعیت‌های عادی شیرهای باز و بسته را برای یک منیفولد پنج راهه شناسایی کنید. توالی مناسب عملکرد شیر منیفولد ← برای آماده سازی موفقیت آمیز ترانسمیتر برای جدا شدن از فرآیند را شرح دهید.
پاسخ:
موقعیت های عادی شیرها:
- هر دو شیر بلوک باز هستند.
- هر دو دریچه اکولایزر بسته هستند.
- دریچه ونت بسته است.
جدا کردن ترانسمیتر فشار تفاضلی از سرویس:
- یک شیر بلوک را ببندید.
- هر دو شیر اکولایزر را باز کنید (کدام را اول ببندید مهم نیست).
- شیر بلوک دیگر را ببندید.
- شیر ونت را باز کنید.
- همه شیرها را برچسب گذاری کنید تا زمان برگشت مطلع باشید.
- ترانسمیتر را از منیفولد جدا کنید.
بازگرداندن ترانسمیتر به سرویس به سادگی معکوس کردن تمام مراحل انجام شده برای جدا کردن آن از سرویس است (یعنی فهرست را به عقب رفته و هر دستورالعمل را برعکس انجام دهید).
سوال: تفاوت بین منیفولد 5 راهه و منیفولد 3 راهه چیست؟
جواب: یکی از مزایایی منیفولدهای 5 راهه نسبت به منیفولدهای 3 راهه توانایی هدایت لوله ونت به مکان دور (ایمن‌تر) برای استفاده برای سیالات فرآیندی خطرناک است.
منیفولدهای 5 سوپاپ امکان کالیبراسیون ترانسمیتر در محل را فراهم می کنند، مشروط بر اینکه یکی از طرفین ترانسمیتر فشار تفاضلی ∆P دارای دریچه تهویه اتمسفر باشد. با اتصال منبع فشار کالیبره به دریچه تهویه، می توان فشار کالیبره را به یکی از طرف های ترانسمیتر (و فقط یکی) هدایت کرد، در حالی که طرف دیگر را تهویه نگه داشت.
