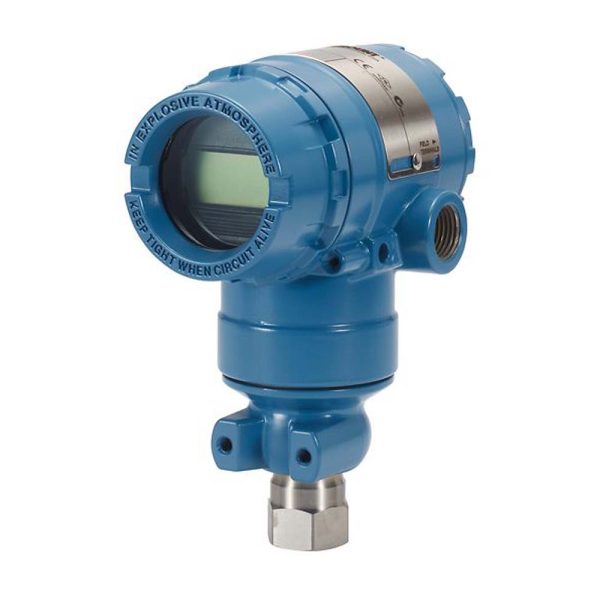

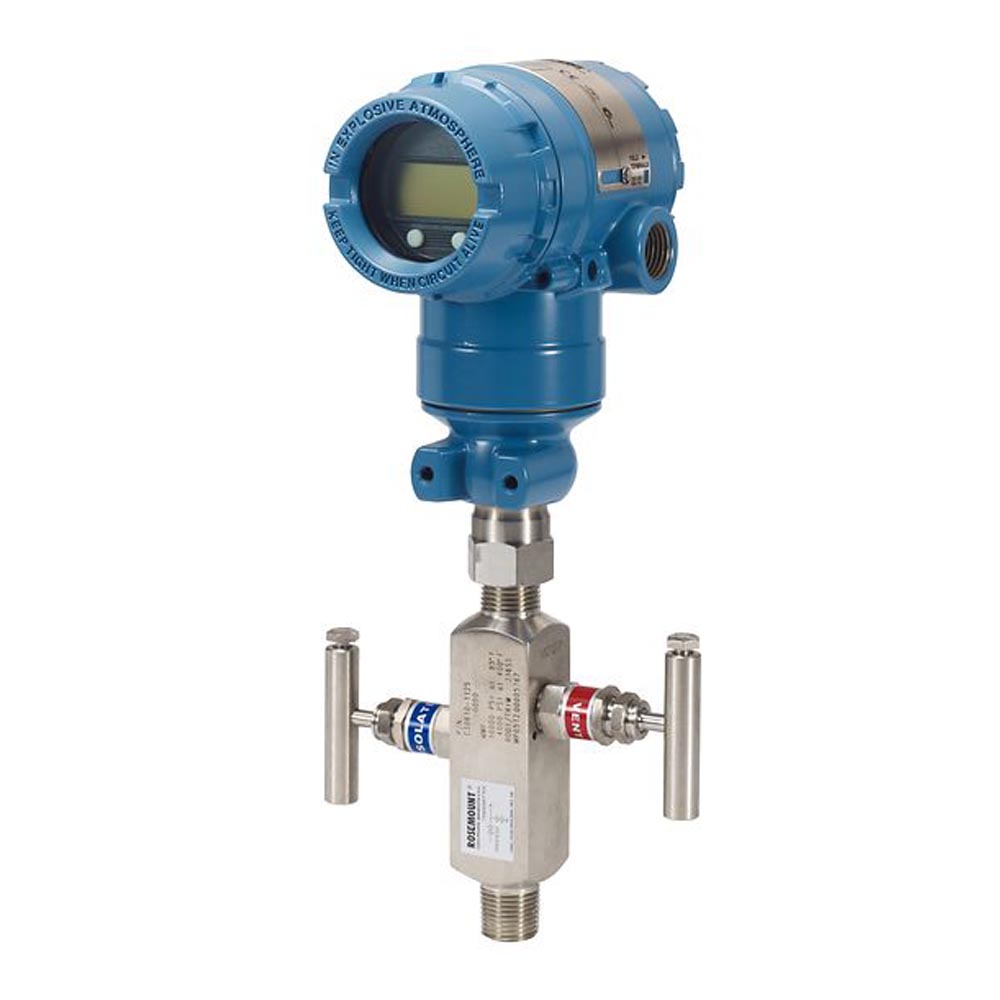

ترانسمیتر فشار ROSEMOUNT سری 2051T

معرفی ترانسمیتر فشار ROSEMOUNT سری 2051T

ترانسمیتر فشار درون خطی Rosemount 2051 یک دستگاه استاندارد صنعتی است که به شما کمک می‌کند با ارائه داده‌های فرآیند قابل اعتماد و کارآمدتر، کار کنید. این ترانسمیتر فشار درون خطی، آماده نصب است و اندازه‌گیری‌های دقیق ابسلوت و گیج را ارائه می‌دهد. این ترانسمیتر دارای یک رابط اپراتور روی خود (LOI) است که به کاهش تعداد ابزارهای مورد نیاز برای راه‌اندازی کمک می‌کند. این امر آن‌را به یک راه‌حل برای اندازه‌گیری توانا و اقتصادی در صنایع مختلف تبدیل می‌کند.

قابلیت‌ها:

• دقت مرجع ۰.۰۷۵٪، اختیاری ۰.۰۶۵٪
• ثبات دو ساله ۰.۱۰٪
• بردپذیری ۱۰۰:۱
• محدوده فشار ۳۰، ۱۵۰، ۸۰۰، ۴۰۰۰ و ۱۰۰۰۰ psi
• پروتکل‌های موجود عبارتند از: ۴-۲۰ میلی‌آمپر HART، FOUNDATION Fieldbus، 1-5 Vdc HART
• قطعات خیس‌شونده از جنس 316L SST و Hastelloy C-276



در ارتباط با این محصول بخوانید:

• راهنمای از سیر تا پیاز سنسور فشار | معرفی، کاربرد ها، راهنمای خرید و دستورالعمل نصب
• راهنمای قدم به قدم ترانسمیتر فشار برای صنعتگران | کاربرد ها + راهنمای جامع خرید

بررسی تخصصی ترانسمیتر فشار ROSEMOUNT سری 2051T

وقتی در مورد فشار مرجع در زمینه ترانسمیترهای فشار صحبت می‌شود، به نحوه اندازه‌گیری فشار نسبت به یک نقطه مرجع خاص اشاره می‌کند.
سری 2051T از دو نوع مرجع فشار نسبی (گیج) و مطلق پشتیبانی می‌کند.

• فشار نسبی (گیج): این فشار نسبت به فشار اتمسفر اندازه‌گیری می‌شود. برای مثال زمانی که از فشارسنج لاستیک استفاده می‌شود، میزان فشار لاستیک را در مقایسه با فشار هوای بیرون اندازه‌گیری می‌کند. اگر بخواهیم تفاوت فشار را در مقایسه با محیط اطراف بدانیم، فشار گیج همان چیزی است که از آن استفاده می‌کنیم. اگر ترانسمیتر صفر را نشان دهد، به این معنی است که فشار داخل آن برابر با فشار اتمسفر است.
• فشار مطلق: این نوع فشار مرجع، فشار را نسبت به خلاء کامل (یا فشار صفر) اندازه‌گیری می‌کند. بنابراین فشار کل اعمال شده را به ما می‌دهد که شامل فشار اتمسفر به اضافه هر فشار اضافی است. فشار مطلق در کاربردهایی که تغییرات فشار اتمسفر می‌تواند بر دقت تاثیر بگذارد، مانند فرآیندهای صنعتی خاص یا آزمایش‌های علمی، ضروری است.

انتخاب بین این دو بستگی به نیازهای برنامه کاربردی دارد. در فرآیندهای حساس به تغییرات جوی، فشار مطلق ممکن است انتخاب مناسب‌تری باشد و برای کاربردهای روزمره، فشار گیج اغلب کافی می‌باشد.

دامنه اندازه‌گیری فشار برای ترانسمیتر فشار سری 2051T، بر اساس فشار مرجع انتخابی برابر است با:

محدوده فشار نسبی:

• از ۵ – ۵- تا ۱۰۰۰۰ – ۱۴.۷- psi: این بدان معنی است که ترانسمیتر می‌تواند فشار را از ۵- psi تا ۱۰۰۰۰ psi اندازه‌گیری کند. مقادیر منفی نشان می‌دهد که می‌تواند شرایط خلاء (فشار زیر فشار اتمسفر) را نیز اندازه‌گیری کند.
• از ۳۴۴.۷۴ – ۳۴۴.۷۴- میلی بار تا ۶۸۹ – ۱- بار: این محدوده معادل‌های متریک محدوده psi هستند که قابلیت یکسانی را برای اندازه‌گیری فشارهای کم و زیاد، از جمله شرایط خلاء در واحدهای مختلف نشان می‌دهند.

محدوده فشار مطلق:

• از ۳۰ – ۰ تا ۱۰۰۰۰ – ۰ psi: این نشان می‌دهد که ترانسمیتر فشار مطلق می‌تواند از ۰ psi (خلاء کامل) تا ۱۰۰۰۰ psi را اندازه‌گیری کند. به مقادیر منفی نمی‌رود زیرا فشار مطلق همیشه از خلاء اندازه‌گیری می‌شود.
• از ۲.۱ – ۰ تا ۶۸۹ – ۰ بار: این معادل‌های متریک برای اندازه‌گیری فشار مطلق هستند که دوباره از خلاء شروع می‌شوند و تا فشارهای بسیار بالا می‌روند.

بنابراین، اساسا، این ترانسمیتر بسیار متنوع است و طیف گسترده‌ای از کاربردها را پوشش می‌دهد. اگر سیستم با شرایط خلاء کم مواجه باشد یا نیاز به اندازه‌گیری سیستم‌های فشار بالا داشته باشد، این دستگاه می‌تواند از عهده آن برآید. در نتیجه برای صنایعی مانند نفت و گاز، فرآوری شیمیایی، یا هر جایی که اندازه‌گیری فشار دقیق بسیار مهم است، عالی می‌باشد.

مشخصات عملکرد ترانسمیتر فشار ROSEMOUNT سری 2051T

دقت یک ترانسمیتر فشار نشان می‌دهد که خوانش‌ها چقدر به مقدار فشار واقعی نزدیک است. در مورد این سری از ترانسمیترهای فشار برند روزمونت ۳ مقدار دقت وجود دارد:

1. ≤ ± 0.05 %FS: این بدان معناست که دقت اندازه‌گیری در محدوده ۰.۰۵±٪ از میزان مقیاس کامل (FS) است. اگر مقیاس کامل ترانسمیتر ۱۰۰۰۰ psi باشد، دقت می‌تواند در ۵± psi باشد.
2. ≤ ± 0.065% FS: در اینجا، دقت ۰.۰۶۵±٪ از مقیاس کامل است. این محدوده در مقایسه با مشخصات اول کمی‌گسترده‌تر است.
3. ≤ ± 0.075% FS: به‌طور مشابه، این مقدار نشان‌دهنده دقت ۰.۰۷۵±٪ از مقیاس کامل است.

این درصدها بیان می‌کنند که ترانسمیتر در محدوده خود چقدر دقیق است. درصدهای کوچکتر به معنای دقت بالاتر است. بنابراین، اگر ترانسمیتر فشار با اندازه‌گیری‌های حیاتی کار می‌کند و در آن میزان دقت مشخصات کلیدی است، این مشخصات تضمین می‌کنند که قرائت‌های آن بسیار قابل اعتماد و نزدیک به فشار واقعی هستند.

جزییاتی شامل غیرخطی بودن، هیسترزیس، تکرارپذیری، آفست (انحراف) صفر و آفست نهایی مطابق با IEC 61298-2، نحوه دستیابی به دقت را مشخص می‌کنند.

غیر خطی: این معیار نشان‌دهنده میزان انحراف خروجی از یک خط مستقیم است زمانی که بر اساس فشار ترسیم می‌شود. ایده‌آل این است که خروجی به صورت یک خط مستقیم باشد، اما در عمل ممکن است انحرافات جزیی وجود داشته باشد..
هیسترزیس: این گزینه به تفاوت در خوانش‌ها زمانی که فشار افزایش می‌یابد در مقایسه با زمانی که کاهش می‌یابد، اشاره دارد. یک ترانسمیتر خوب این تفاوت را به حداقل می‌رساند.
تکرارپذیری: این معیار نشان‌دهنده میزان ثبات ترانسمیتر در ارائه همان خوانش وقتی فشار به‌طور مکرر اعمال می‌شود، است. تکرارپذیری بالا به معنای دریافت نتیجه یکسان در هر بار اندازه‌گیری است.
انحراف صفر: این گزینه به معنایانحراف از صفر در صورت عدم اعمال فشار است و تضمین می‌کند که ترانسمیتر به درستی صفر را هنگامی‌که فشاری وجود ندارد، می‌خواند.
انحراف نهایی: هرگونه انحراف نهایی که ممکن است پس از کالیبراسیون رخ دهد که تضمین می‌کند که ترانسمیتر در طول زمان دقیق باقی می ماند.
IEC 61298-2: این استانداردی است که روش‌های آزمایش و مشخص کردن عملکرد ترانسمیترهای فشار را تعریف و تضمین می‌کند که دقت ترانسمیتر معیارهای خاصی را برآورده می‌کند، بنابراین می‌توان به عملکرد آن اعتماد کرد.

از دیگر مشخصات ترانسمیتر فشار سری 2051T پایداری بلند مدت با دو مقدار ≤ ± 0.15 %URL و ≤ ± 0.125 %URL می‌باشد. پایداری به این اشاره دارد که ترانسمیتر چقدر دقت خود را در طول زمان حفظ می‌کند. این معیاری است که نشان می‌دهد عملکرد دستگاه در هنگام استفاده چقدر ممکن است تغییر کند. این ویژگی برای اطمینان از اندازه‌گیری‌های قابل اعتماد در دوره‌های طولانی بسیار مهم است.

1. ≤ ± 0.125 %URL: با این میزان پایداری، دقت ترانسمیتر ممکن است تا ۰.۱۲۵± درصد از حد بالای محدوده (URL) در بازه زمانی مشخص شده منحرف شود. URL حداکثر فشاری است که ترانسمیتر می‌تواند اندازه‌گیری کند.
2. ≤ ± 0.15 %URL: در این گزینه، محدوده انحراف کمی‌گسترده‌تر را در دوره‌های مختلف نشان می‌دهد.

جزییات پایداری بلند مدت نمای دقیق‌تری از چگونگی پایداری ترانسمیتر در دوره‌های خاص ارائه می‌دهد:
±0.125 درصد از URL برای 5 سال: در طول پنج سال، انتظار می رود که دریفت بیش از ۰.۱۲۵ درصد URL نباشد.
±0.15 درصد URL برای 7 سال: در طول هفت سال، دقت ممکن است تا ۰.۱۵± درصد از URL منحرف شود.

این مشخصات تضمین می‌کند که حتی پس از استفاده طولانی مدت، ترانسمیتر سطح بالایی از دقت را حفظ می‌کند. در نتیجه ترانسمیتر فشار به گونه‌ای طراحی شده است که پایدار و قابل اعتماد باشد، بنابراین اندازه‌گیری‌ها در طول زمان ثابت می مانند.
همچنین این ویژگی ایده می‌دهد که چه زمانی ممکن است نیاز به تنظیم مجدد یا بررسی دستگاه داشته باشد تا اطمینان حاصل گردد که هنوز در محدوده‌های قابل قبول کار می‌کند.

قابلیت تنظیم صفر و تنظیم اسپن از قابلیت‌های این سری از ترانسمیترهای فشار می‌باشد.

• تنظیم صفر: این امکان را به کاربر می‌دهد که در صورت عدم اعمال فشار، خروجی ترانسمیتر را صفر کند. بنابراین تضمین می‌کند که ترانسمیتر زمانی که فشار در سطح پایه است، صفر را به‌طور دقیق می‌خواند. این ویژگی برای اطمینان از دریافت خوانش‌های دقیق بسیار مهم است، به خصوص اگر ترانسمیتر دارای هرگونه افست یا دریفت اولیه باشد.
• تنظیم اسپن: وجود این قابلیت باعث می‌شود محدوده فشارهایی که ترانسمیتر می‌تواند اندازه‌گیری کند ،پیکربندی گردد. این ویژگی خروجی را طوری تنظیم می‌کند که با محدوده مقیاس کامل ترانسمیتر مطابقت داشته باشد و اطمینان حاصل کند که خوانش‌ها دقیقا با محدوده فشاری که با آن کار می‌کند مطابقت دارد. به عبارت دیگر، تنظیم اسپن، ترانسمیتر را کالیبره می‌کند تا دامنه کامل اندازه‌گیری‌های آن با محدوده فشار واقعی که قرار است پوشش دهد، همسو شود.
• دکمه‌های تنظیم صفر و اسپن: این دکمه‌های فیزیکی روی ترانسمیتر این امکان را می‌دهد که نقطه صفر و اسپن ترانسمیتر به صورت دستی تنظیم گردد. می‌توان از این دکمه‌ها برای کالیبره کردن دستگاه استفاده کرد تا اطمینان حاصل شود که فشار را مطابق با نیازهای خاص سیستم دقیقا اندازه‌گیری می‌کند.
• تنظیم دیجیتال صفر: این روش دقیق‌تری برای تنظیم صفر است. به جای تنظیم دستی با دکمه‌های فیزیکی، تنظیم صفر دیجیتال امکان تنظیم دقیق نقطه صفر را از طریق یک رابط دیجیتال یا نرم‌افزار فراهم می‌کند. تنظیمات دقیق‌تر و قابل تکرار را فراهم می‌کند و اطمینان حاصل می‌کند که کالیبراسیون صفر به صورت نقطه‌ای انجام می‌شود.

چند دلیل اهمیت این قابلیت‌ها عبارتند از:

– سفارشی‌سازی: این ویژگی‌ها امکان می‌دهد ترانسمیتر را متناسب با نیازهای برنامه خاص سیستم تنظیم و بدون در نظر گرفتن تنظیمات اولیه یا تغییرات در محیط، خوانش دقیق را تضمین کرد.

– دقت: تنظیم صحیح صفر و اسپن برای حفظ دقت بسیار مهم است، به خصوص اگر ترانسمیتر در شرایط مختلف یا در دوره‌های طولانی استفاده شود.

زمان پاسخ‌گویی یک ترانسمیتر فشار نشان می‌دهد که دستگاه با چه سرعتی می‌تواند به تغییرات فشار واکنش نشان دهد و یک اندازه‌گیری جدید ارائه دهد. سری 2051T دارای دو مقدار زیر به عنوان زمان پاسخ‌گویی می‌باشد:

1. < 270 ms: این بدان معناست که ترانسمیتر می‌تواند در کمتر از ۲۷۰ میلی‌ثانیه پس از تشخیص تغییر فشار، یک قرائت جدید ارائه دهد. این معیاری است که نشان می‌دهد ترانسمیتر با چه سرعتی خروجی خود را به روز می‌کند تا تغییرات فشار اندازه‌گیری شده را منعکس کند.
2. < 307 ms: به‌طور مشابه، این گزینه نشان می‌دهد که برای برخی تنظیمات یا شرایط، زمان پاسخ ممکن است تا ۳۰۷ میلی‌ثانیه باشد.

زمان پاسخ کوتاه‌تر به این معنی است که ترانسمیتر می‌تواند تغییرات فشار را با سرعت بیشتری تشخیص داده و نمایش دهد. این امر به ویژه در فرآیندهای پویا که در آن فشار به سرعت در نوسان است و به داده‌های زمان واقعی یا نزدیک به زمان نیاز است، مهم می‌باشد.
برای فرآیندهایی که شامل فشارهای سریع در حال تغییر هستند یا زمان واکنش سریع حیاتی است (مانند برخی از کاربردهای صنعتی و اتوماسیون)، زمان پاسخ کمتر سودمند است.
در اصل، این زمان‌های پاسخ تضمین می‌کنند که ترانسمیتر فشار می‌تواند با تغییرات سریع فشار همراه باشد و خوانش‌های به موقع و دقیق را فراهم کند.

مشخصات الکتریکی ترانسمیتر فشار ROSEMOUNT سری 2051T

گزینه‌های خروجی یک ترانسمیتر فشار تعیین می‌کند که چگونه داده‌ها از دستگاه به سیستم‌های کنترل یا تجهیزات نظارتی منتقل می‌شود. هر نوع خروجی ویژگی‌ها و مزایای خاص خود را دارد. در اینجا به انواع خروجی سری 2051T می‌پردازیم:

1. ۲۰ – ۴ میلی‌آمپر (®HART): این یک سیگنال آنالوگ استاندارد است که به‌صورت گسترده در کاربردهای صنعتی استفاده می‌شود. این یک حلقه جریان است که در آن ۴ میلی‌آمپر بیان‌گر نقطه صفر و ۲۰ میلی‌آمپر نشان‌دهنده مقدار مقیاس کامل است.
   HART® یک پروتکل ارتباطی است که در کنار سیگنال۴ تا ۲۰ میلی‌آمپر استفاده می‌شود و امکان برقراری ارتباط دیجیتالی را از طریق سیم‌های مشابه فراهم می‌کند و امکان ارسال اطلاعات و تشخیص دقیق‌تر همراه با سیگنال آنالوگ را فراهم می‌کند.
2. بی‌سیم: این گزینه به ترانسمیتر اجازه می‌دهد تا داده‌ها را به صورت بی‌سیم به یک گیرنده یا سیستم کنترل ارسال کند. برای نصب‌هایی که سیم‌کشی غیرعملی است یا برای برنامه‌هایی که به تحرک و انعطاف‌پذیری نیاز دارند مفید است.
3. FOUNDATION™ Fieldbus: این یک پروتکل ارتباطی دیجیتال است که در کنترل فرآیند استفاده می‌شود. این نوع خروجی امکان برقراری ارتباط دو طرفه بین ترانسمیتر و سیستم‌های کنترل را فراهم می‌کند و تبادل داده‌های پیچیده و یکپارچه‌سازی شبکه را امکان‌پذیر می‌کند. این گزینه برای محیط‌های پیشرفته کنترل فرآیند ایده‌آل است.
4. PROFIBUS® PA: این خروجی پروتکل ارتباطی دیجیتال دیگری است که برای اتوماسیون فرآیند طراحی شده است که برای اتصال سنسورها و محرک‌ها در یک شبکه استفاده می‌شود و ارتباطات داده‌ای قابل اعتماد و قوی را ارائه می‌دهد. این نوع خروجی مناسب برای صنایع با الزامات ارتباطی سختگیرانه است.
5. ۵ – ۱ ولت (®HART): این یک خروجی ولتاژ است که در آن ۱ ولت دی سی نشان‌دهنده نقطه صفر و ۵ ولت دی سی بیان کننده مقدار مقیاس کامل است. این محدوده کمتر از ۲۰ – ۴ میلی‌آمپر است، اما در برخی از برنامه‌هایی که سیگنال‌های ولتاژ ترجیح داده می‌شوند، استفاده می‌شود.
   در این نوع خروجی HART® مشابه گزینه اول، ارتباطات دیجیتالی اضافی را روی همان خروجی فراهم می‌کند.

برای انتخاب خروجی مناسب توجه به نکات زیر ضروری است:

سیگنال جریانی ۴ تا ۲۰ میلی‌آمپر HART®: این رایج‌ترین نوع خروجی است و به‌طور گسترده در صنایع مختلف استفاده می‌شود. قابل اعتماد، ساده است و به خوبی با سیستم‌های آنالوگ موجود ادغام می‌شود. پروتکل HART® قابلیت‌های تشخیصی ارزشمندی را اضافه می‌کند.
بی‌سیم: ایده‌آل برای موقعیت‌هایی که سیم‌کشی چالش برانگیز یا غیر عملی است. انعطاف‌پذیری ارائه می‌دهد اما ممکن است به زیرساخت‌های اضافی برای ارتباطات بی‌سیم نیاز داشته باشد.
FOUNDATION™ Fieldbus و PROFIBUS® PA: هر دو برای سیستم‌های کنترل فرآیند پیشرفته که نیاز به ارتباطات دیجیتال و یکپارچه‌سازی شبکه دارند، مناسب هستند. آن‌ها برای تاسیسات پیچیده که در آن داده‌های دقیق و ادغام با سیستم‌های کنترل لازم است ایده‌آل هستند.
سیگنال ولتاژی ۱ تا ۵ ولت HART®:کمتر رایج اما مفید است برای سیستمی که به‌طور خاص به سیگنال‌های ولتاژ نیاز دارد.

مشخصات شرایط محیطی ترانسمیتر فشار ROSEMOUNT سری 2051T

محدوده دمای سیال برای یک ترانسمیتر فشار سری 2051T، به صورت ۴۰- تا ۱۲۱ درجه سانتیگراد مشخص شده است و به محدوده دماهایی اشاره دارد که در آن ترانسمیتر فشار می‌تواند به‌طور دقیق و مطمئن فشار سیال (مانند مایعات، گازها یا بخارات) که با آن‌ها در تماس است را اندازه‌گیری کند.
حد پایین این محدوده به این معنی است که ترانسمیتر می‌تواند در محیط‌هایی که دمای سیال تا ۴۰- درجه سانتیگراد است، به‌طور دقیق عمل کند. این توانایی به ویژه برای برنامه‌های کاربردی در محیط‌های بسیار سرد یا در فرآیندهای شامل سیالات برودتی مفید است.
حد بالا به این معنی است که ترانسمیتر می‌تواند دمای سیال تا ۱۲۱ درجه سانتیگراد را تحمل کند. این برای کاربردهایی که شامل سیالات داغ یا در محیط‌هایی است که دمای سیال می‌تواند بسیار بالا باشد، مناسب است.

اهمیت این محدوده دمایی شامل موارد زیر می‌باشد:

• سازگاری: تضمین می‌کند که ترانسمیتر می‌تواند در محیط‌ها و کاربردهای صنعتی مختلف، از شرایط بسیار سرد تا نسبتا گرم استفاده شود.
• دقت: عملکرد در این محدوده دما تضمین می‌کند که ترانسمیتر خوانش فشار دقیق و قابل اعتماد را بدون تحت تاثیر قرار گرفتن تحت تاثیر دماهای شدید ارائه می‌دهد.
• دوام: تضمین می‌کند که ترانسمیتر می‌تواند این دماها را بدون تخریب یا خرابی زودرس تحمل کند، که برای حفظ کارایی عملیاتی و طول عمر بسیار مهم است.

بنابراین، این محدوده اطمینان می‌دهد که ترانسمیتر فشار هم در شرایط سرد و هم در شرایط گرم نسبتا خوب عملکرد خوبی خواهد داشت و آن‌را برای طیف گسترده‌ای از کاربردهای صنعتی همه‌کاره می‌کند.

۴ درجه حفاظت IP66، IP67، IP68، و NEMA 4X که برای ترانسمیتر فشار ROSEMOUNT سری 2051T ذکر می‌شود، نشان می‌دهد که ترانسمیتر فشار تا چه حد در برابر نفوذ گرد و غبار، آب و سایر عوامل محیطی محافظت می‌شود.

1. IP66:
   عدد اول (۶): کاملا ضد گرد و غبار. ورود گرد و غبار مجاز نیست.
   عدد دوم (۶): محافظت در برابر واترجت‌های قدرتمند. این دستگاه می‌تواند در برابر واترجت‌های پرفشار از هر جهت بدون هیچ گونه اثرات مضر مقاومت کند.
2. IP67:
   عدد اول (۶): کاملا ضد گرد و غبار.
   عدد دوم (۷): محافظت در برابر غوطه‌ور شدن موقت در آب. این دستگاه می‌تواند تا ۳۰ دقیقه بدون آسیب در آب تا عمق ۱ متر غوطه‌ور شود.
3. IP68:
   عدد اول (۶): کاملا ضد گرد و غبار.
   عدد دوم (۸): محافظت در برابر غوطه‌ور شدن مداوم در آب. دستگاه را می‌توان برای مدت طولانی، همان‌طور که توسط سازنده مشخص شده است، در آب بیش از عمق ۱ متر غوطه‌ور کرد.
4. درجه‌بندی NEMA:
   NEMA 4X: این رتبه‌بندی مختص انجمن ملی تولیدکنندگان برق (NEMA) است و نشان می‌دهد:
   4: محافظت در برابر اجسام جامد بزرگ‌تر از ۱.۴ اینچ (مانند ابزار یا سیم).
   4X: محافظت در برابر آب، از جمله باران، برف، برف و پاشیدن آب. همچنین شامل مقاومت در برابر خوردگی است.

این رتبه‌بندی‌های حفاظت از نفوذ اطمینان می‌دهند که ترانسمیتر فشار قوی و قابل اعتماد است و می‌تواند حتی در شرایط سخت نیز با دوام و حفاظت کافی و تطبیق‌پذیری در محیط‌های چالش‌برانگیز، عملکرد خوبی داشته باشد. چه با محیط‌های پر گرد و غبار و چه با مناطق مستعد قرار گرفتن در معرض آب سروکار داشته باشید، این ترانسمیتر برای کنترل آن طراحی شده است.

محدوده دمای دیافراگم به محدوده دماهایی اشاره دارد که دیافراگم ترانسمیتر فشار می‌تواند بدون تاثیر بر عملکرد یا یکپارچگی آن تحمل کند. دیافراگم یک جزء حیاتی در ترانسمیتر است، زیرا بخشی است که مستقیما با سیال فرآیند در تعامل است و فشار را اندازه‌گیری می‌کند.
محدوده دمای دیافراگم برای ترانسمیتر فشار ROSEMOUNT سری 2051T از ۴۰- تا ۱۲۱+ درجه سانتیگراد می‌باشد و اهمیت توجه به این محدوده با موارد زیر مرتبط می‌باشد:

• یکپارچگی مواد: تضمین می‌کند که مواد دیافراگم پایدار می‌مانند و در دماهای شدید تخریب نمی‌شوند یا کارایی خود را از دست نمی‌دهند. این به حفظ اندازه‌گیری دقیق فشار کمک می‌کند.
• انعطاف‌پذیری کاربرد: به ترانسمیتر فشار اجازه می‌دهد تا در طیف وسیعی از کاربردها و محیط‌ها، از شرایط بسیار سرد تا نسبتا گرم، بدون نیاز به تغییرات یا ملاحظات خاصی استفاده شود.
• قابلیت اطمینان: تضمین می‌کند که ترانسمیتر به عملکرد دقیق و قابل اطمینان ادامه می‌دهد، حتی زمانی که در معرض این دماهای سخت قرار می‌گیرد، که برای حفظ راندمان عملیاتی در شرایط مختلف بسیار مهم است.

مشخصات مکانیکی ترانسمیتر فشار ROSEMOUNT سری 2051T

اتصال مکانیکی به نحوه اتصال فیزیکی ترانسمیتر فشار به لوله یا مخزن فرآیند اشاره دارد. این اتصال برای اطمینان از نصب ایمن ترانسمیتر و اندازه‌گیری دقیق فشار سیال فرآیند بسیار مهم است. انواع اتصال مکانیکی این سری ترانسمیتر عبارتند از:

1. 1/2-14NPT: در این گزینه عدد ۱.۲ به قطر اسمی رزوه اشاره دارد در این حالت قطر آن نیم اینچ است. عدد ۱۴ نیز بیان‌گر تعداد رزوه در اینچ (TPI) است. بنابراین، ۱۴ رزوه در هر اینچ از بخش رزوه وجود دارد.
   عبارت NPT مخفف National Pipe Thread است. این یک استاندارد برای رزوه‌های مخروطی است که برای ایجاد اتصالات رزوه‌ای در لوله‌ها و اتصالات استفاده می‌شود. معمولا در آمریکای شمالی برای طیف گسترده‌ای از کاربردهای صنعتی استفاده می‌شود.
2. G1/2: حرف G این نوع رزوه را نشان می‌دهد که به نام BSPP (رزوه استاندارد بریتانیا) یا BSP (لوله استاندارد بریتانیا) شناخته می‌شود. G به‌طور خاص به رزوه موازی اشاره دارد که مخروطی نیست. عدد ۱.۲ نیز نشان‌دهنده قطر اسمی رزوه، مشابه اتصال NPT، اما با استاندارد رزوه کاری متفاوت است.
   این نوع رزوه معمولا در اروپا و سایر نقاط جهان برای اتصالات سیال و گاز استفاده می‌شود.
3. F250C (1/4″ HP) Autoclave: در این گزینه عبارت F250C به نوع خاصی از اتصال اطلاق می‌شود که در کاربردهای پرفشار استفاده می‌شود، اغلب با استانداردهای خاص سازنده. در سری 2051T، احتمالا به اتصالات اتوکلاو خاصی اشاره دارد که برای کاربردهای فشار بالا طراحی شده است.
   همچنین 1/4 HP نشان‌دهنده یک اتصال فشار قوی به قطر یک چهارم اینچ است. این نوع اتصالات در کاربردهایی که فشار بالا اهمیت دارد، استفاده می‌شود.
   Autoclave نام تجاری مرتبط با اتصالات فشار بالا که اغلب برای کاربردهای آزمایشگاهی و صنعتی با فشار بالا استفاده می‌شود.

حال به بررسی و مقایسه این اتصالات مکانیکی می‌پردازیم:
1/2-14NPT: این یک انتخاب رایج در آمریکای شمالی است و برای طیف گسترده‌ای از کاربردهای صنعتی عمومی مناسب است. رزوه مخروطی یک مهر و موم محکم ایجاد می‌کند و آن‌را برای کاربردهایی که نشتی می‌تواند یک مشکل باشد، ایده‌آل می‌سازد.
G1/2: این اتصال معمولا در اروپا و سایر مناطق استفاده می‌شود. نوع رزوه موازی برای کاربردهایی مناسب است که در آن مهر و موم محکم با استفاده از واشر آب‌بندی یا O-ring به دست می آید. این نوع اتصال به طور گسترده‌ای در سیستم‌های حمل و نقل سیالات مورد استفاده قرار می‌گیرد.
F250C (1/4″ HP) Autoclave: این اتصال مخصوص کاربردهای فشار بالا است و اغلب در محیط‌های آزمایشگاهی یا صنعتی پرفشار استفاده می‌شود. این اتصال برای تحمل فشارهای بسیار بالا طراحی شده و در شرایط سخت و شدید یک اتصال ایمن و مطمئن فراهم می‌کند.

انتخاب اتصال مکانیکی به الزامات کاربردی خاص، استانداردهای منطقه‌ای و سطوح فشار مربوطه بستگی دارد. رزوه‌های NPT و G بیشتر برای استفاده عمومی رایج هستند، در حالی که اتصالات اتوکلاو برای سناریوهای فشار بالا تخصصی است.

مواد سازنده این اتصالات مکانیکی در ترانسمیتر فشار ROSEMOUNT سری 2051T یکی از دو ماده زیر می‌باشد:

1. هستلوی@‌ (2.4819) C-276: این یک آلیاژ نیکل-مولیبدن-کروم است که به دلیل مقاومت استثنایی در برابر خوردگی و اکسیداسیون شناخته شده است و به‌صورت گسترده در محیط‌های خشن که در آن مقاومت بالا در برابر مواد شیمیایی و شرایط شدید مورد نیاز است، استفاده می‌شود.
   عدد ۲.۴۸۱۹ نام آلیاژ خاص برای Hastelloy® C-276 است که جزییات مربوط به ترکیب و خواص دقیق مواد را ارائه می‌دهد.
   این ماده برای کاربردهایی که شامل مواد شیمیایی تهاجمی، دماهای بالا و محیط‌های خورنده هستند ایده‌آل است. معمولا در صنایع شیمیایی، هوافضا و صنایع دریایی که دوام و مقاومت در برابر شرایط سخت حیاتی است استفاده می‌شود.
2. فولاد ضد زنگ (316L): این یک نسخه کم کربن از فولاد ضد زنگ ۳۱۶ است که یک فولاد زنگ نزن آستنیتی است که به دلیل مقاومت در برابر خوردگی عالی، به ویژه در برابر کلریدها و سایر عوامل خورنده شناخته شده است.
   فولاد ضد زنگ 316L در کاربردهای مختلفی از جمله فرآوری مواد غذایی، داروسازی و سایر صنایع که تمیزی و مقاومت در برابر خوردگی ضروری است استفاده می‌شود. همچنین در محیط‌های دریایی و برای کاربردهای با دمای بالا استفاده می‌شود.

ویژگی‌های قابل ذکر این مواد عبارتند از:

دوام: هر دو Hastelloy® C-276 و Stainless Steel 316L دوام و مقاومت بالایی در برابر سایش و پارگی دارند. این تضمین می‌کند که دیافراگم در مدت زمان طولانی کارکرد و قابل اعتماد باقی می ماند.
مقاومت در برابر خوردگی: Hastelloy® C-276 مقاومت در برابر خوردگی عالی را در شرایط شدید ارائه می‌دهد، در حالی که فولاد ضد زنگ 316L مقاومت عالی در برابر خوردگی، به ویژه در برابر کلریدها ارائه می‌دهد.
مقاومت در برابر دما: هر دو ماده می‌توانند در برابر دماهای بالا مقاومت کنند و برای کاربردهایی که محیط فرآیند می‌تواند بسیار گرم باشد، مناسب است.
سازگاری: انتخاب این مواد سازگاری با طیف وسیعی از سیال‌های فرآیند، از جمله مواردی که به شدت خورنده یا ساینده هستند را تضمین می‌کند.

مایع پرکننده، سیال درون ترانسمیتر فشار است که فشار را از محیط فرآیند (مانند گازها، مایعات یا بخار) به عنصر حسگر داخل دستگاه منتقل می‌کند. انتخاب مایع پرکننده بر نحوه عملکرد ترانسمیتر تحت شرایط مختلف، به ویژه در دماهای شدید یا مواد شیمیایی تهاجمی ‌تاثیر می‌گذارد.
انواع مایعات پرکننده ذکر شده برای ترانسمیتر فشار ROSEMOUNT سری 2051T عبارت است از:

1. روغن سیلیکون: این رایج‌ترین مایع پرکننده است. بسیار تطبیق‌پذیر است، عملکرد عالی را در محدوده دمایی وسیع ارائه می‌دهد و در اکثر کاربردها پایدار است. این نوع مایع پرکننده به ویژه برای فرآیندهای صنعتی عمومی مناسب است.
2. ‌هالوکربن بی‌اثر: این مایع پرکننده اغلب در کاربردهایی که نیاز به بی‌اثری شیمیایی است، استفاده می‌شود. این بدان معنی است که با محیط فرآیند واکنش نشان نمی‌دهد و برای فرآیندهای حاوی مواد شیمیایی تهاجمی یا خورنده عالی است. همچنین غیر قابل اشتعال است که در صنایع خاصی امتیاز بزرگی محسوب می‌گردد.
3. Fluorinated® oil: این یک سیال تخصصی است که در کاربردهای بسیار سخت مورد استفاده قرار می‌گیرد، به ویژه در مواردی که ممکن است مواد بسیار واکنش‌پذیر یا خطرناک وجود داشته باشد. این ماده به دلیل مقاومت شیمیایی و پایداری فوق‌العاده‌اش در دماهای بالا و پایین شناخته شده است. بنابراین برای کاربرد در صنایع شیمیایی یا در فرآیندهای شامل سیال‌های بسیار تهاجمی ایده‌آل است.

سازگاری سیال:

• روغن سیلیکون: با اکثر گازها و مایعات غیر خورنده از جمله آب، روغن‌ها و برخی مواد شیمیایی ملایم به خوبی کار می‌کند.
• ‌هالوکربن بی‌اثر: مناسب برای گازها و مایعات واکنش‌پذیر یا خورنده‌تر، مانند اسیدهای خاص، حلال‌ها یا گازهای واکنش پذیر.
• Fluorinated® oil: برای مواد شیمیایی بسیار تهاجمی یا واکنش‌پذیر، مانند اسیدهای قوی، قلیایی‌ها یا گازهای بسیار واکنش‌پذیر، بهترین گزینه است.

بنابراین، بسته به محیطی که از ترانسمیتر فشار استفاده می‌شود، این مایعات پرکننده تضمین می‌کنند که ترانسمیتر به‌طور دقیق و قابل اعتماد بدون آسیب‌دیدگی توسط سیال‌های فرآیند کار می‌کند.

اتصالات الکتریکی موجود برای این سری ترانسمیتر فشار ۴ نوع مختلف می‌باشد:

1. 1/2-14 NPT Conduit entry: عبارت NPT مخفف National Pipe Thread است، استاندارد ایالات متحده برای رزوه‌های مخروطی که برای ایجاد آب‌بندی بین لوله‌های رزوه‌دار و اتصالات استفاده می‌شود.
   عدد ۱.۲ اینچ اندازه اسمی مجرا است و ۱۴ تعداد رزوه‌ها را در هر اینچ نشان می‌دهد.
   این نوع اتصال در ایالات متحده بسیار رایج است و به دلیل قابلیت اطمینان آن در محیط‌های صنعتی شناخته شده است.
2. M20x1.5 Conduit entry: عبارت M20 به اندازه متریک مجرا اشاره دارد که قطر اسمی آن ۲۰ میلی‌متر است. عدد ۱.۵ بیان‌کننده گام رزوه است، به این معنی که ۱.۵ میلی‌متر بین هر رزوه، فاصله وجود دارد.
   این اتصال الکتریکی بیشتر در برنامه‌های اروپایی و بین‌المللی رایج است و مهر و موم ایمن و محکم را ارائه می‌دهد.
3. G 1/2 Conduit entry: رزوه‌های G (همچنین به عنوان رزوه‌های BSP یا British Standard Pipe نیز شناخته می‌شوند) استوانه‌ای هستند و مخروطی نیستند.
   عدد ۱.۲ اینچ نیز به اندازه اشاره دارد، به این معنی که این اتصال از نظر اندازه شبیه به NPT است، اما با استاندارد threading متفاوت می‌باشد.
   رزوه‌های G به‌صورت گسترده در بسیاری از تنظیمات صنعتی جهانی، به ویژه در انگلستان و آسیا استفاده می‌شود.
4. M12x1 Conduit: این گزینه یک اندازه رزوه متریک کوچک‌تر و فشرده‌تر با قطر ۱۲ میلی‌متر و گام رزوه ۱ میلی‌متر است.
   این نوع اتصال الکتریکی اغلب برای اتصالاتی استفاده می‌شود که در آن فضا محدود است یا به یک اتصال کوچک‌تر و دقیق‌تر نیاز است، مانند برخی از سیستم‌های اتوماسیون یا ابزار دقیق.

اتصال الکتریکی بهتر واقعا به نیازهای خاص سیستم و مکانی که ترانسمیتر نصب می‌شود بستگی دارد:
1/2-14 NPT: اگر در ایالات متحده یا در محیطی بر اساس این استاندارد مورد استفاده قرار گیرد، ایده‌آل است. این نوع اتصال مقاوم و قابل اعتماد است و به‌طور گسترده در کاربردهای صنعتی استفاده می‌شود.
M20x1.5: اگر سیستم از استانداردهای اروپایی پیروی می‌کند یا در سطح بین‌المللی کار می‌کند، این اتصال انتخاب مناسبی است. این اتصال مقاوم بوده و به خصوص در محیط‌های خشن یک مهر و موم خوب فراهم می‌کند.
G 1/2: اگر ترانسمیتر در انگلستان، آسیا یا مناطق دیگری که رزوه‌های BSP در آن‌ها رایج است، مورد استفاده قرار می‌گیرد، این نوع اتصال رایج است. این اتصال در این مناطق بسیار قابل اعتماد است و در طیف گسترده‌ای از صنایع استفاده می‌شود.
M12x1: اگر یک سیستم کوچک‌تر و فشرده تر وجود دارد یا اگر برنامه کاربردی نیاز به دقت بالا با فضای کوچک‌تر دارد، این مورد انتخاب مناسبی می‌باشد.

تاییدیه‌ها و گواهینامه‌های ترانسمیتر فشار ROSEMOUNT سری 2051T

تاییدیه‌ها و گواهینامه‌ها هنگام انتخاب یک ترانسمیتر فشار بسیار مهم هستند، به خصوص اگر کار سیستم شامل الزامات نظارتی خاصی باشد یا در محیط‌های بالقوه خطرناک کار کند. ترانسمیتر فشار ROSEMOUNT سری 2051T دارای تاییدیه‌ها و گواهینامه‌های مختلفی می‌باشد:

1. NACE (انجمن ملی مهندسان در حوزه خوردگی): گواهینامه NACE تضمین می‌کند که ترانسمیتر فشار استانداردهای مقاومت در برابر محیط‌های خورنده، به ویژه در صنعت نفت و گاز را برآورده می‌کند.
   مزایا: اگر با محیط‌هایی سر و کار دارید که در معرض مواد خورنده (مانند سولفید هیدروژن یا آب دریا) قرار می‌گیرند، گواهی NACE تضمین می‌کند که مواد و ساختار ترانسمیتر می‌تواند در این شرایط سخت مقاومت کند و خطر خرابی را کاهش می‌دهد و باعث افزایش طول عمر تجهیزات شود.
2. استاندرد اتکس: گواهینامه ATEX یک استاندارد اروپایی است که نشان می‌دهد تجهیزات برای استفاده در اتمسفرهای انفجاری ایمن هستند.
   مزایا: اگر نصب ترانسمیتر در اروپا است و محیط شامل گازهای انفجاری، بخارات یا گرد و غبار می‌باشد، داشتن این استاندارد ضروری است. این گواهینامه اطمینان می‌دهد که ترانسمیتر فشار منبعی برای اشتعال نخواهد بود و به جلوگیری از انفجارهای احتمالی کمک می‌کند.
3. TIIS (موسسه فناوری ایمنی صنعتی): گواهینامه TIIS یک استاندارد ژاپنی برای تجهیزات مورد استفاده در مناطق خطرناک است.
   مزایا: این گواهی برای انطباق در ژاپن بسیار مهم است و تضمین می‌کند که ترانسمیتر برای استفاده در محیط‌هایی که ممکن است گازهای انفجاری یا گرد و غبار وجود داشته باشد، مشابه ATEX اما مخصوص ژاپن، ایمن است.
4. FM (Factory Mutual): تاییدیه FM یک استاندارد مبتنی بر ایالات متحده است که تجهیزات را برای استفاده در مکان‌های خطرناک تایید می‌کند و بر جلوگیری از آتش‌سوزی و انفجار تمرکز می‌کند.
   مزایا: اگر فعالیت در ایالات متحده یا آمریکای شمالی باشد، گواهی FM برای اطمینان از ایمنی تجهیزات در محیط‌های بالقوه انفجاری کلیدی است.
5. CSA (انجمن استانداردهای کانادا): گواهینامه CSA یک استاندارد کانادایی است که ایمنی و انطباق تجهیزات مورد استفاده در مناطق خطرناک را تضمین می‌کند.
   مزایا: وجود این گواهی برای نصب در کانادا ضروری است تا اطمینان حاصل شود که ترانسمیتر فشار در اتمسفرهای انفجاری ایمن و قابل اعتماد است.
6. IECEx (International Electrotechnical Commission Explosive) :IECEx یک گواهینامه جهانی برای تجهیزات مورد استفاده در اتمسفرهای انفجاری است که از رعایت استانداردهای بین‌المللی اطمینان می‌دهد.
   مزایا: اگر تجهیزات در چندین کشور مورد استفاده قرار گیرد یا اگر به گواهینامه واحدی نیاز باشد که بسیاری از استانداردهای بین‌المللی را پوشش می‌دهد، این استاندارد بسیار مهم است و استقرار تجهیزات در سطح جهانی را آسان‌تر می‌کند.
7. INMETRO (موسسه ملی مترولوژی، کیفیت و فناوری): INMETRO یک گواهینامه برزیلی است که مطابقت با استانداردهای ایمنی و کیفیت در برزیل را تضمین می‌کند.
   مزایا: اگر سیستم در برزیل کار می‌کند، این گواهینامه برای اطمینان از این‌که ترانسمیتر فشار با مقررات ایمنی محلی برای محیط‌های خطرناک مطابقت دارد، لازم است.
8. NEPSI (مرکز نظارت و بازرسی ملی برای حفاظت از انفجار و ایمنی ابزار دقیق): گواهینامه NEPSI یک استاندارد چینی برای تجهیزات مورد استفاده در اتمسفرهای انفجاری است.
   مزایا: برای عملیات در چین ضروری است، اطمینان از ایمن بودن تجهیزات برای استفاده در محیط‌هایی که گازهای انفجاری یا گرد و غبار وجود دارد.
9. EACEx (انطباق اوراسیا): گواهی EACEx برای اتحادیه اقتصادی اوراسیا (از جمله روسیه، بلاروس، قزاقستان، ارمنستان و قرقیزستان) اعمال می‌شود که ایمنی در محیط‌های انفجاری را تضمین می‌کند.
   مزایا: برای اطمینان از مطابقت ترانسمیتر فشار با استانداردهای ایمنی محلی برای این مناطق خطرناک ضروری است.
10. KCs (KOSHA, Korea Occupational Safety and Health Agency): گواهینامه KCs یک استاندارد کره جنوبی برای ایمنی در جوهای انفجاری است.
    مزایا: اگر در کره جنوبی فعالیت انجام می‌شود، این گواهینامه برای رعایت مقررات بسیار مهم است و اطمینان حاصل می‌کند که ترانسمیتر برای استفاده در محیط‌هایی با گازهای انفجاری یا گرد و غبار ایمن است.

مزایای این گواهینامه‌ها:

تطابق جهانی: با این گواهینامه‌ها، ترانسمیتر فشار با استانداردهای ایمنی در مناطق مختلف مطابقت دارد و آن‌را برای عملیات جهانی مناسب می‌کند.
تضمین ایمنی: این تاییدیه‌ها نشان‌دهنده آن است که ترانسمیتر به طور دقیق آزمایش شده است تا از وقوع حوادث در محیط‌های خطرناک جلوگیری کند و خطر انفجار، آتش‌سوزی، و خرابی تجهیزات را کاهش دهد.
اعتماد صنعت: گواهینامه‌هایی مانند ATEX، IECEx، و FM در صنایعی مانند نفت و گاز، شیمیایی، و داروسازی که ایمنی اهمیت بالایی دارد، به خوبی شناخته شده‌اند.
الزامات قانونی: بسیاری از صنایع و مناطق نیازمند گواهینامه‌های خاص برای بهره‌برداری قانونی تجهیزات هستند. داشتن این گواهینامه‌ها اطمینان می‌دهد که تجهیزات با آن الزامات قانونی مطابقت دارد.

اگر از ترانسمیتر فشار در محیط‌های دریایی یا ساحلی استفاده شود، تاییدیه‌های کشتیرانی بسیار مهم هستند. بیایید هر کدام از این گواهینامه‌ها را بررسی کنیم و مزایای آن‌ها را بشناسیم:

1. ABS (دفتر حمل و نقل آمریکا): گواهینامه ABS نشان می‌دهد که ترانسمیتر فشار استانداردهای تعیین شده توسط اداره حمل و نقل آمریکا برای استفاده در کشتی‌ها، سکوهای دریایی و سایر سازه‌های دریایی را برآورده می‌کند.
   مزایا: اگر ترانسمیتر بر روی کشتی‌ها یا سکوهای دریایی نصب شود، تاییدیه ABS تضمین می‌کند که می‌تواند در برابر محیط چالش برانگیز دریایی، از جمله قرار گرفتن در معرض آب شور، ارتعاش، و فشارهای مختلف مقاومت کند. این گواهینامه برای انطباق با مقررات ایمنی دریایی، به ویژه در آمریکای شمالی ضروری است.
2. BV (Bureau Veritas): گواهینامه BV توسط یکی از پیشروترین شرکت‌های جهانی در خدمات تست، بازرسی و صدور گواهینامه ارائه می‌شود. این نشان می‌دهد که تجهیزات الزامات سختگیرانه برای استفاده در محیط‌های دریایی را برآورده می‌کند.
   مزایا: تاییدیه BV در سراسر جهان به رسمیت شناخته شده است، به ویژه در اروپا و آسیا، و تضمین می‌کند که ترانسمیتر فشار برای استفاده در کشتی‌ها و کاربردهای دریایی مناسب است. بنابراین تضمین می‌کند که تجهیزات می‌توانند شرایط سخت دریا مانند رطوبت، اسپری نمک و تنش‌های مکانیکی را تحمل کنند.
3. DNV-GL (Det Norske Veritas – Germanischer Lloyd): گواهینامه DNV-GL از یکی از انجمن‌های طبقه‌بندی دریایی پیشرو، ناشی از ادغام بین Det Norske Veritas (نروژ) و Germanischer Lloyd (آلمان) می‌آید و گواهی می‌دهد که تجهیزات با استانداردهای بین‌المللی ایمنی و عملکرد در محیط‌های دریایی و ساحلی مطابقت دارند.
   مزایا: تاییدیه DNV-GL در سطح جهانی به ویژه در اروپا و مناطق شمالی بسیار قابل احترام است و اگر ترانسمیتر فشار شما برای استفاده در کشتی‌ها، سکوهای نفتی یا مزارع بادی در نظر گرفته شده باشد ضروری است. این گواهینامه تضمین می‌کند که تجهیزات می‌توانند شرایط چالش برانگیز تاسیسات دریایی و ساحلی از جمله بادهای شدید، امواج و جوهای خورنده را تحمل کنند.
4. LR (Lloyd’s Register): گواهینامه LR توسط Lloyd’s Register، یک انجمن طبقه‌بندی دریایی مستقر در بریتانیا با سابقه طولانی ارائه می‌شود. این گواهی تضمین می‌کند که تجهیزات با استانداردهای ایمنی و عملکرد دقیق مورد نیاز برای کاربردهای دریایی مطابقت دارند.
   مزایا: تاییدیه LR به ویژه در بریتانیا و کشورهای مشترک‌المنافع شناخته شده است. این نشان می‌دهد که ترانسمیتر فشار برای استفاده در انواع مختلف کشتی‌ها و تاسیسات دریایی قابل اعتماد و ایمن است. این گواهی همچنین اطمینان می‌دهد که تجهیزات در شرایط چالش‌برانگیز محیط‌های دریایی عملکرد خوبی خواهد داشت.

مزایای تاییدیه‌های کشتیرانی:

پذیرش جهانی: با این تاییدیه‌ها، ترانسمیتر فشار توسط مقامات دریایی پیشرو در سراسر جهان شناخته می‌شود و آن‌را برای استفاده در کشتی‌ها و سکوهای دریایی در مناطق مختلف مناسب می‌کند.
قابلیت اطمینان دریایی: این گواهینامه‌ها تایید می‌کنند که ترانسمیتر برای مقاومت در برابر شرایط سخت دریا مانند قرار گرفتن در معرض آب شور، لرزش مکانیکی و فشارهای مختلف ساخته شده است. این امر قابلیت اطمینان و ایمنی طولانی مدت در محیط‌های دریایی را تضمین می‌کند.
انطباق با مقررات: بسیاری از سازندگان کشتی، اپراتورهای ساحلی و مهندسان دریایی به این گواهینامه‌ها نیاز دارند تا مقررات صنعتی و استانداردهای ایمنی را رعایت کنند. داشتن این تاییدیه‌ها فرآیند تایید تجهیزات را برای استفاده دریایی و ساحلی ساده می‌کند.
ایمنی پیشرفته: گواهینامه‌ها تضمین می‌کنند که ترانسمیتر فشار به شدت از نظر ایمنی و عملکرد در محیط‌های دریایی آزمایش شده است و خطر خرابی تجهیزات و خطرات احتمالی در دریا را کاهش می‌دهد.

درجه محافظت در برابر انفجار برای اطمینان از ایمنی در مناطق خطرناک که در آن خطر گازهای انفجاری، بخارات یا گرد و غبار وجود دارد، حیاتی می‌باشد. انواع درجه محافظت در برابر انفجار برای این سری از ترانسمیتر فشار شامل موارد زیر می‌باشند:

1. ایمنی ذاتی “i”: ایمنی ذاتی (IS) یک تکنیک حفاظتی است که برای جلوگیری از جرقه یا گرما طراحی شده است که می‌تواند جوهای خطرناک را مشتعل کند. اصل پشت IS این است که انرژی در مدارهای الکتریکی به اندازه‌ای پایین نگه داشته می‌شود که نتواند یک اتمسفر قابل اشتعال را حتی در صورت بروز خطا مشتعل کند.
   مزایا:
   – ایمنی: حفاظت از IS یکی از ایمن‌ترین روش‌ها است، به ویژه در محیط‌هایی که خطر گازها یا بخارات انفجاری زیاد است. این تضمین می‌کند که حتی اگر یک خطا رخ دهد، هیچ احتمالی برای انفجار وجود ندارد.
   – سهولت استفاده: از آن‌جایی که دستگاه‌های IS به گونه‌ای طراحی شده اند که حتی در شرایط خطا نیز ایمن باشند، اغلب به محفظه‌های ضد انفجار نیاز ندارند و نصب و نگهداری آن‌ها را آسان‌تر می‌کند.
   – انعطاف‌پذیری: تجهیزات IS را می‌توان در تمام مناطق خطرناک (منطقه 0، منطقه 1، منطقه 2) استفاده کرد و تطبیق‌پذیری در کاربردهای مختلف را فراهم می‌کند.
2. محفظه ضد شعله “d”: محفظه‌های ضد شعله (یا ضد انفجار) به گونه‌ای طراحی شده‌اند که انفجار را درون تجهیزات محصور کنند. اگر انفجاری در داخل محفظه رخ دهد، از خروج شعله‌ها یا گازهای داغ و مشتعل شدن جو خطرناک اطراف جلوگیری می‌کند.
   مزایا:
   – حافظت قوی: این روش با مهار فیزیکی انفجارها، محافظت قوی ایجاد می‌کند و آن‌را برای مناطق پرخطر (منطقه 1) مناسب می‌کند.
   – دوام: محفظه‌های ضد شعله معمولا مقاوم و بادوام هستند و می‌توانند در محیط‌های صنعتی خشن مقاومت کنند.
   – استفاده رایج: به‌طور گسترده در صنایعی مانند نفت و گاز، پتروشیمی و معدن که خطر انفجار زیاد است، پذیرفته شده و مورد استفاده قرار می‌گیرد.
3. غیر محرک “n”: حفاظت غیر آتش‌زا تضمین می‌کند که در شرایط عملیاتی معمولی، تجهیزات جرقه یا گرمایی تولید نمی‌کند که بتواند یک جو خطرناک را مشتعل کند. بر خلاف ایمنی ذاتی، تجهیزات غیر محرک برای ایمن بودن در شرایط خطا طراحی نشده‌اند.
   مزایا:
   – مقرون به صرفه: تجهیزات غیر محرک معمولا نسبت به روش‌های ایمنی ذاتی یا ضد انفجار هزینه کمتری دارند زیرا به طراحی و آزمایش دقیق نیاز ندارند.
   – سادگی: مناسب برای استفاده در مناطق کم خطر (معمولا منطقه 2)، جایی که احتمال وجود جو انفجاری کم است و فقط در شرایط عملیاتی عادی.
   – سهولت نصب: نصب این تجهیزات معمولا ساده‌تر و محدودیت‌های کمتری نسبت به روش‌های حفاظتی دیگر دارد.
4. حفاظت در برابر انفجار گرد و غبار از طریق محفظه “t”:‌ این روش حفاظتی به‌طور خاص برای محیط‌هایی که گرد و غبار قابل احتراق وجود دارد طراحی شده است. حفاظت از نوع “t” تضمین می‌کند که تجهیزات به گونه‌ای قرار می‌گیرند که گرد و غبار نتواند وارد محفظه شود و دمای سطح تجهیزات از سطح ایمن تجاوز نکند.
   مزایا:
   – حفاظت تخصصی: برای صنایعی که با گرد و غبار قابل احتراق سروکار دارند، مانند فرآوری غلات، کارخانه‌های شیمیایی یا کارخانه‌های نساجی ضروری است. این محافظ تضمین می‌کند که گرد و غبار حتی در صورت وجود جرقه یا سطوح داغ مشتعل نمی‌شود.
   – پوشش جامع: هم ورود گرد و غبار و هم کنترل دما را پوشش می‌دهد و خطر انفجار گرد و غبار را کاهش می‌دهد.
   – رعایت مقررات: کمک به رعایت الزامات قانونی برای صنایعی که خطر انفجار گرد و غبار تهدیدی قابل توجه است.

مزایای کلی این روش‌های حفاظتی:

ایمنی پیشرفته: هر یک از این روش‌های حفاظتی برای جلوگیری از انفجار در مناطق خطرناک، تضمین ایمنی پرسنل و تجهیزات طراحی شده‌اند. آن‌ها در محیط‌هایی که گازها، بخارات یا گرد و غبار قابل اشتعال وجود دارد، حیاتی هستند.
انطباق مقررات: این انواع حفاظتی با استانداردهای ایمنی بین‌المللی مطابقت دارد و باعث می‌شود ترانسمیتر فشار با مقررات صنعت برای مکان‌های خطرناک مطابقت داشته باشد. این برای اهداف حقوقی و بیمه‌ای ضروری است.
تطبیق‌پذیری: با ترکیبی از این حفاظت‌ها، ترانسمیتر فشار را می‌توان در مناطق مختلف خطرناک، از مناطق پرخطر گرفته تا مناطق دارای گرد و غبار قابل احتراق، استفاده کرد که کاربرد گسترده‌ای را در صنایع مختلف ارائه می‌دهد.
قابلیت اطمینان: طراحی قوی و اقدامات ایمنی تضمین می‌کند که ترانسمیتر حتی در چالش‌برانگیزترین محیط‌ها به‌طور قابل اعتماد عمل می‌کند و زمان خرابی و هزینه‌های تعمیر و نگهداری را کاهش می‌دهد.

شرکت سازنده	ROSEMOUNT
کشور سازنده	آمریکا
سری	ROSEMOUNT - 2051T
نوع سنسور	ترانسمیتر فشار
فشار مرجع	گیج (نسبی) مطلق
دامنه اندازه گیری فشار (بار)	Gauge: -5 … 5 psi to -14.7 … 10000 psi / -344.74 … 344.74 mbar to -1 … 689 bar Absolute: 0 … 30 psi to 0 … 10000 psi / 0 … 2.1 bar to 0 … 689 bar
حد پایین فشار (بار)	-۱
حد بالای فشار (بار)	۶۸۹
حد پایین فشار (psi)	-۱۴.۵
حد بالای فشار (psi)	۹۹۹۳.۱
دقت	≤ ± 0.05 %FS ≤ ± 0.065 %FS ≤ ± 0.075 %FS
پایداری در بلند مدت	≤ ± 0.15 %URL ≤ ± 0.125 %URL
جزییات پایداری در بلند مدت	±0.125 percent of URL for 5 years ±0.15 percent of URL for 7 years
قابلیت تنظیم	بله
زمان پاسخگویی	< 270 ms < 307 ms
خروجی	HART® سیگنال جریانی ۴ تا ۲۰ میلی آمپر بدون سیم FOUNDATION™ Fieldbus PROFIBUS® PA HART® سیگنال ولتاژی ۱ تا ۵ ولت
ولتاژ تغذیه	از ۱۰.۵ تا ۴۲.۴ ولت دی سی از ۹ تا ۳۲ ولت دی سی
حد پایین دمای سیال (°C)	-۴۰
حد بالای دمای سیال (°C)	۱۲۱
حد پایین دمای محیط (°C)	-۴۰
حد بالای دمای محیط (°C)	۸۵
درجه حفاظت	IP66 IP67 IP68 NEMA 4X
اتصال مکانیکی	1/2"-14 NPT G 1/2" F250C (1/4" HP) Autoclave
دارای اسنابر فشار	خیر
جنس اتصال مکانیکی	C-276 هستلوی® (۲.۴۸۱۹) (316L) فولاد ضد زنگ
مایع پرکننده	روغن سیلیکون هالوکربن بی‌اثر Fluorinated® oil
اتصال الکتریکی	1/2"-14 NPT Conduit entry M20x1.5 Conduit entry G 1/2" Conduit entry M12x1 Conduit
دارای نمایشگر	بله
تاییدیه و گواهینامه ها	NACE / International ATEX / Europe TIIS / Japan FM / USA CSA / Canada IECEx / Worldwide INMETRO / Brazil NEPSI / China EACEx / Eurasian Economic Community KCs (KOSHA) / South Korea
تاییدیه های کشتیرانی	ABS / USA BV / Global DNV-GL / Germany LR / The UK
درجه محافظت در برابر انفجار	Intrinsic Safety "i" Flameproof Enclosure "d" Non-incendive "n" Dust Explosion Protection Through Housing "t"

کاربردهای ترانسمیتر فشار ROSEMOUNT سری 2051T

کاربردها	صنایع
خطوط انتقال سیال در فرآیند	نفت و گاز
تجهیزات پرشده با روغن	شیمیایی
سکوی نفتی	پتروشیمی
آزمایشگاه‌های تست و کالیبراسیون	برق
اندازه‌گیری فشار در مناطق خطرناک	انرژی
اندازه‌گیری فشار گاز، بخار و مایع	آب و فاضلاب
اندازه‌گیری سطح هیدرواستاتیک	پزشکی و دارو
اندازه‌گیری فشار اکسیژن	غذایی و نوشیدنی
اندازه‌گیری فشار هیدروژن	کشتی‌سازی و دریایی
مهندسی نظامی	ماشین‌سازی و اتوماسیون صنعتی
اتوکلاو	مواد اولیه
سیستم‌های هیدرولیک	هوا و فضا
مناطق بالقوه انفجاری
تمیزکاری در فشار بالا
پاستوریزاسیون در فشار بالا
تحقیق و استخراج نفت
تولید گاز و روغن در بالادست
نظارت بر سطح در مخازن درباز
نظارت بر سطح مخازن دربسته
نیروگاه آبی
انتقال و ذخیره فاضلاب، پساب و لجن
تولیدات غذایی و نوشیدنی

نام فایل	لینک دانلود
دیتاشیت
